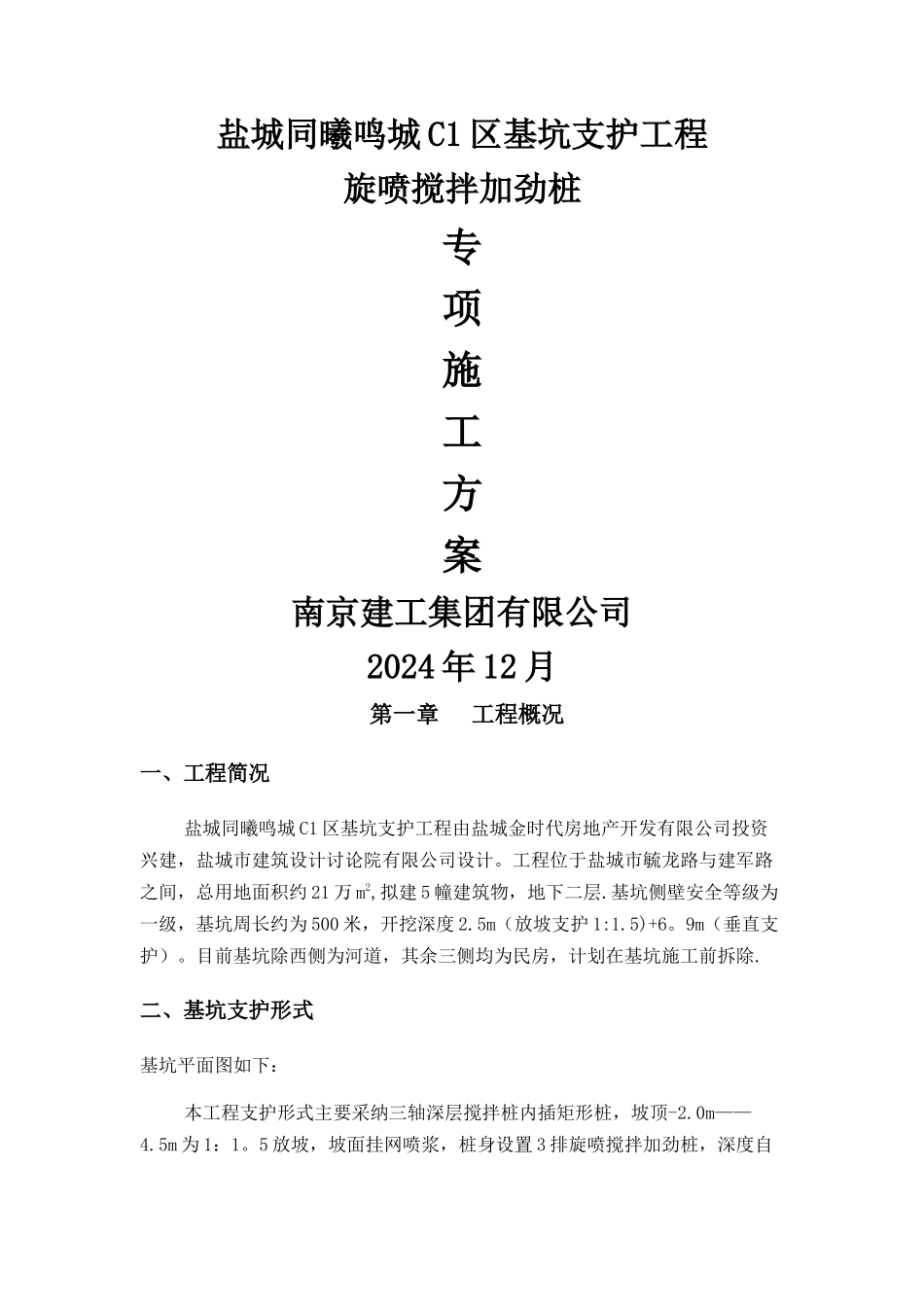

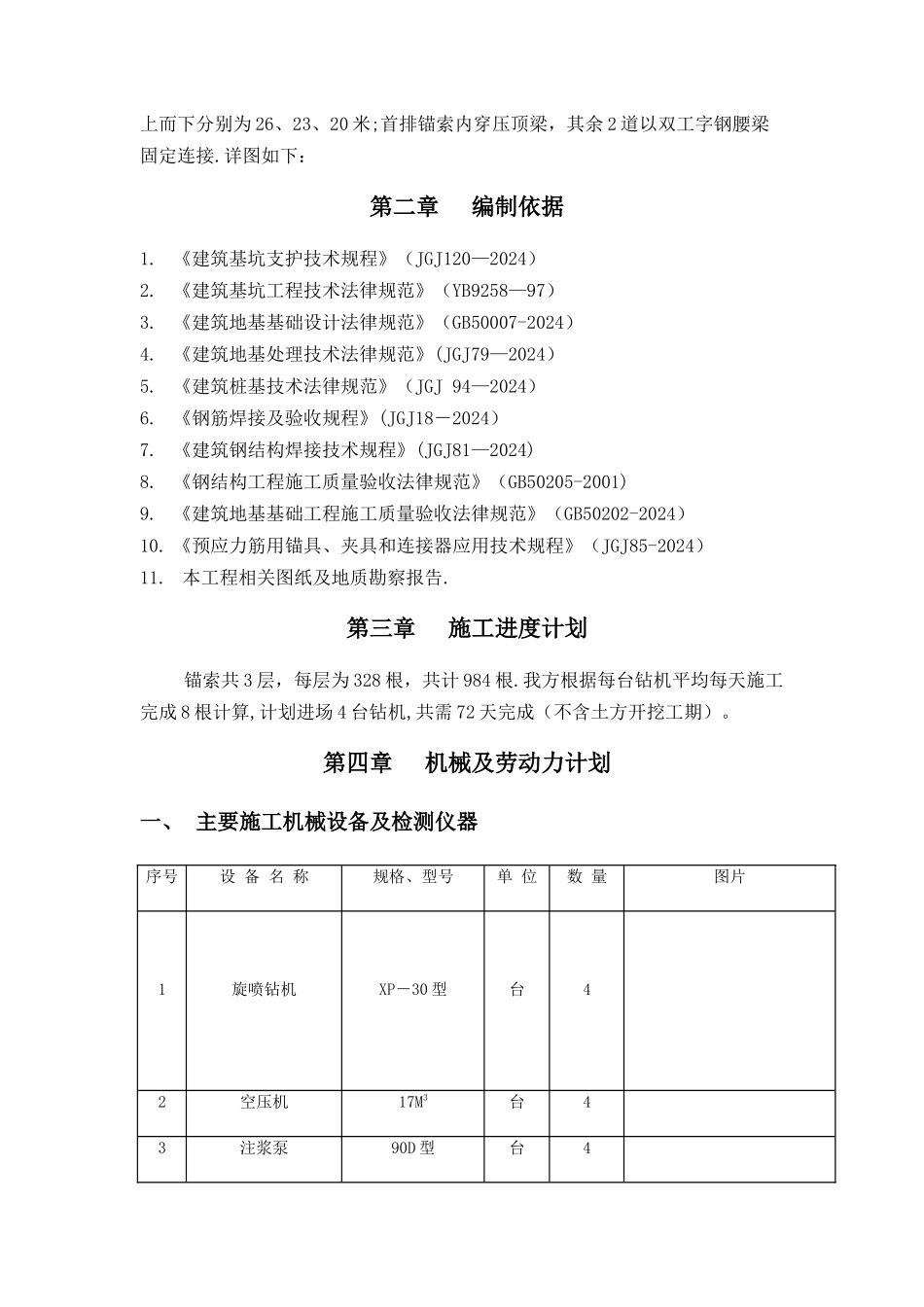

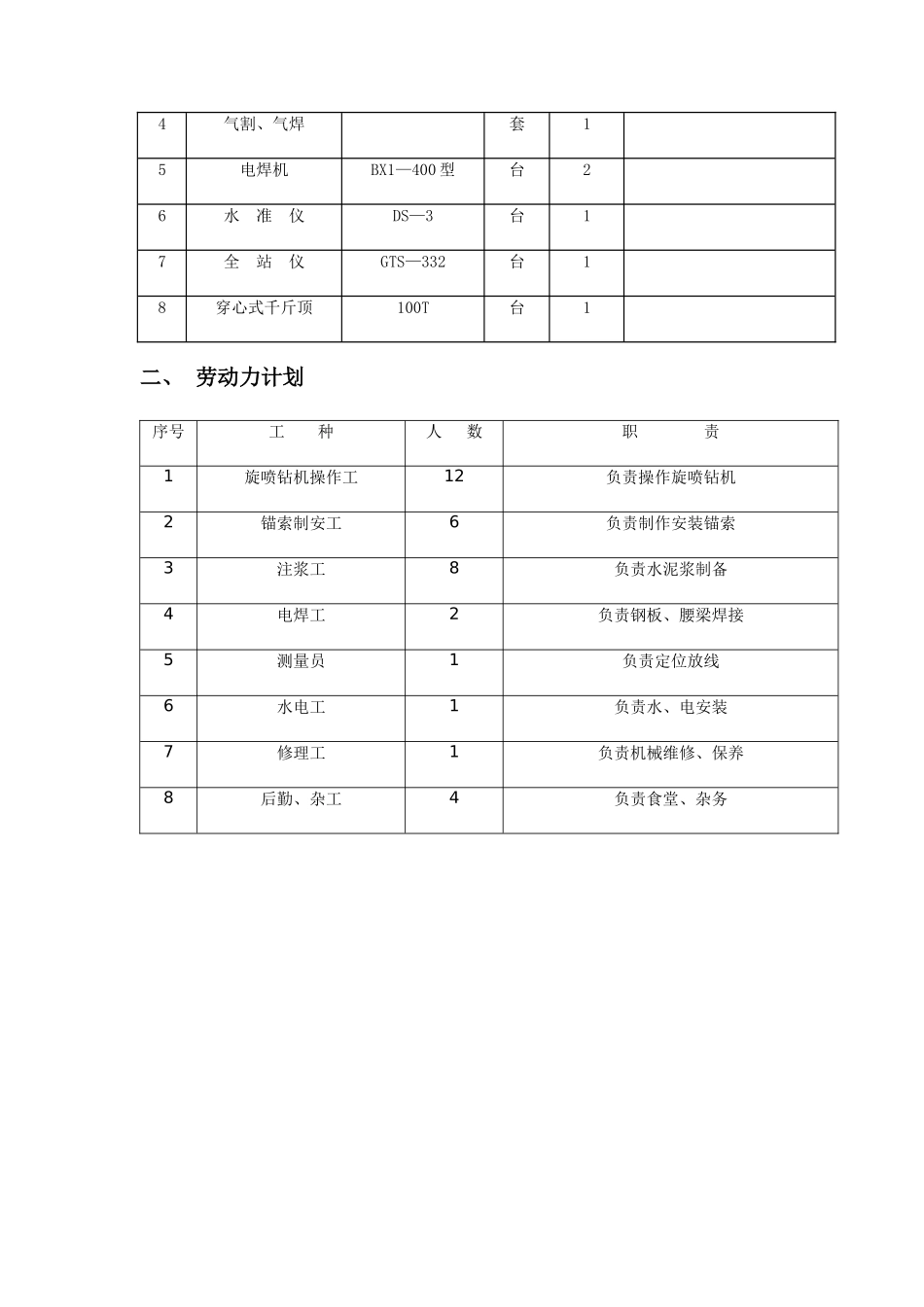

盐城同曦鸣城 C1 区基坑支护工程旋喷搅拌加劲桩专项施工方案南京建工集团有限公司2024 年 12 月第一章工程概况一、工程简况盐城同曦鸣城 C1 区基坑支护工程由盐城金时代房地产开发有限公司投资兴建，盐城市建筑设计讨论院有限公司设计。工程位于盐城市毓龙路与建军路之间，总用地面积约 21 万 m2,拟建 5 幢建筑物，地下二层.基坑侧壁安全等级为一级，基坑周长约为 500 米，开挖深度 2.5m（放坡支护 1:1.5)+6。9m（垂直支护）。目前基坑除西侧为河道，其余三侧均为民房，计划在基坑施工前拆除.二、基坑支护形式基坑平面图如下：本工程支护形式主要采纳三轴深层搅拌桩内插矩形桩，坡顶-2.0m——4.5m 为 1：1。5 放坡，坡面挂网喷浆，桩身设置 3 排旋喷搅拌加劲桩，深度自上而下分别为 26、23、20 米;首排锚索内穿压顶梁，其余 2 道以双工字钢腰梁固定连接.详图如下：第二章编制依据1. 《建筑基坑支护技术规程》（JGJ120—2024）2. 《建筑基坑工程技术法律规范》（YB9258—97）3. 《建筑地基基础设计法律规范》（GB50007-2024）4. 《建筑地基处理技术法律规范》(JGJ79—2024）5. 《建筑桩基技术法律规范》（JGJ 94—2024）6. 《钢筋焊接及验收规程》(JGJ18－2024）7. 《建筑钢结构焊接技术规程》(JGJ81—2024)8. 《钢结构工程施工质量验收法律规范》（GB50205-2001)9. 《建筑地基基础工程施工质量验收法律规范》（GB50202-2024）10. 《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85-2024）11. 本工程相关图纸及地质勘察报告.第三章施工进度计划锚索共 3 层，每层为 328 根，共计 984 根.我方根据每台钻机平均每天施工完成 8 根计算,计划进场 4 台钻机,共需 72 天完成（不含土方开挖工期）。第四章机械及劳动力计划一、 主要施工机械设备及检测仪器序号设 备 名 称规格、型号单 位数 量图片1旋喷钻机XP－30 型台42空压机17M3台43注浆泵90D 型台44气割、气焊套15电焊机BX1—400 型台26水 准 仪DS—3台17全 站 仪GTS—332台18穿心式千斤顶100T台1二、 劳动力计划序号工 种人 数职 责1旋喷钻机操作工12负责操作旋喷钻机2锚索制安工6负责制作安装锚索3注浆工8负责水泥浆制备4电焊工2负责钢板、腰梁焊接5测量员1负责定位放线6水电工1负责水、电安装7修理工1负责机械维修、保养8后勤、杂工4负责食堂、杂务自带锚索跟进旋喷钻进锚索制作锚索安装钻进设计孔深制备水泥浆旋喷退杆并成...
