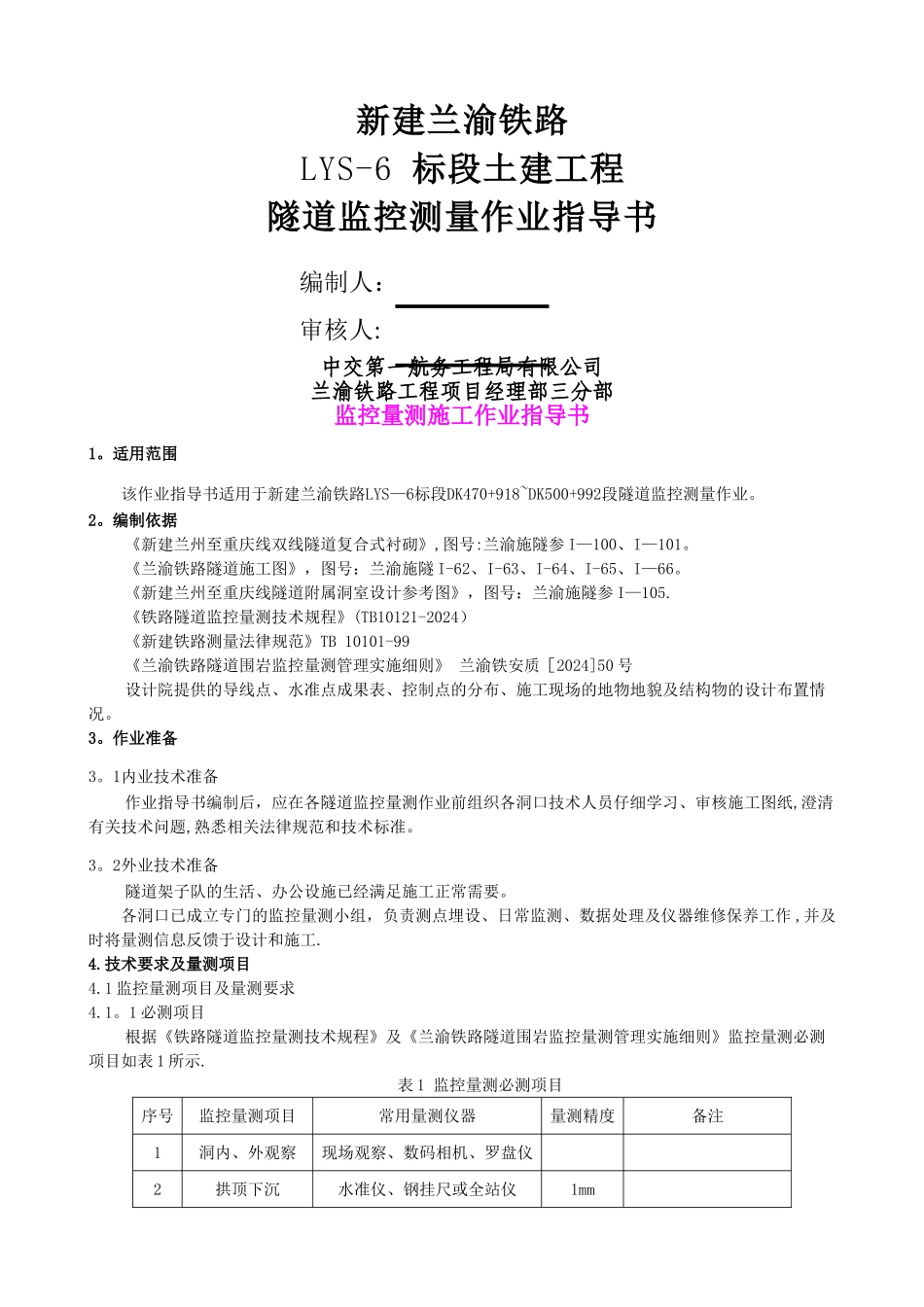

监控量测施工作业指导书_第1页
1/11

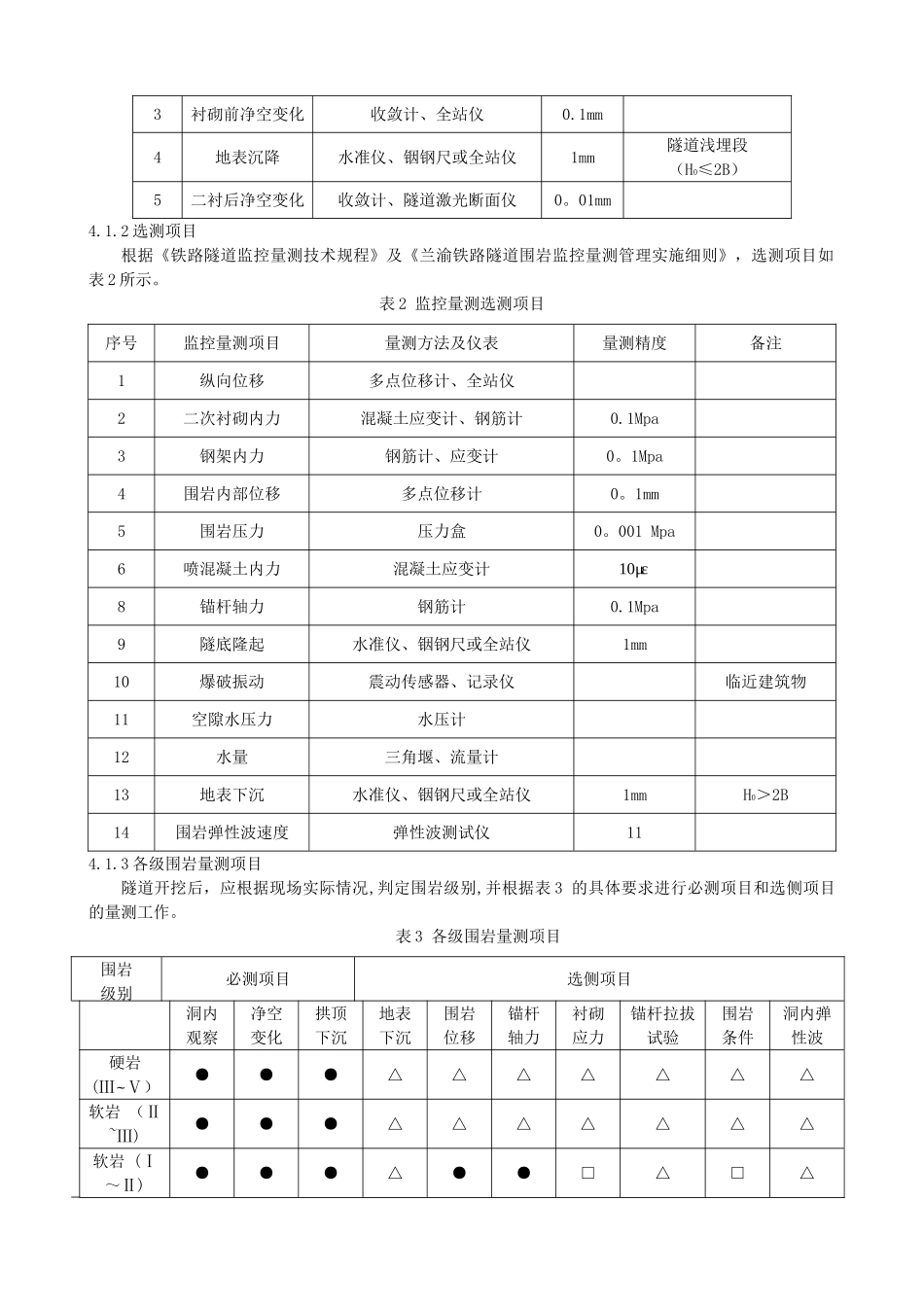

监控量测施工作业指导书_第2页
2/11

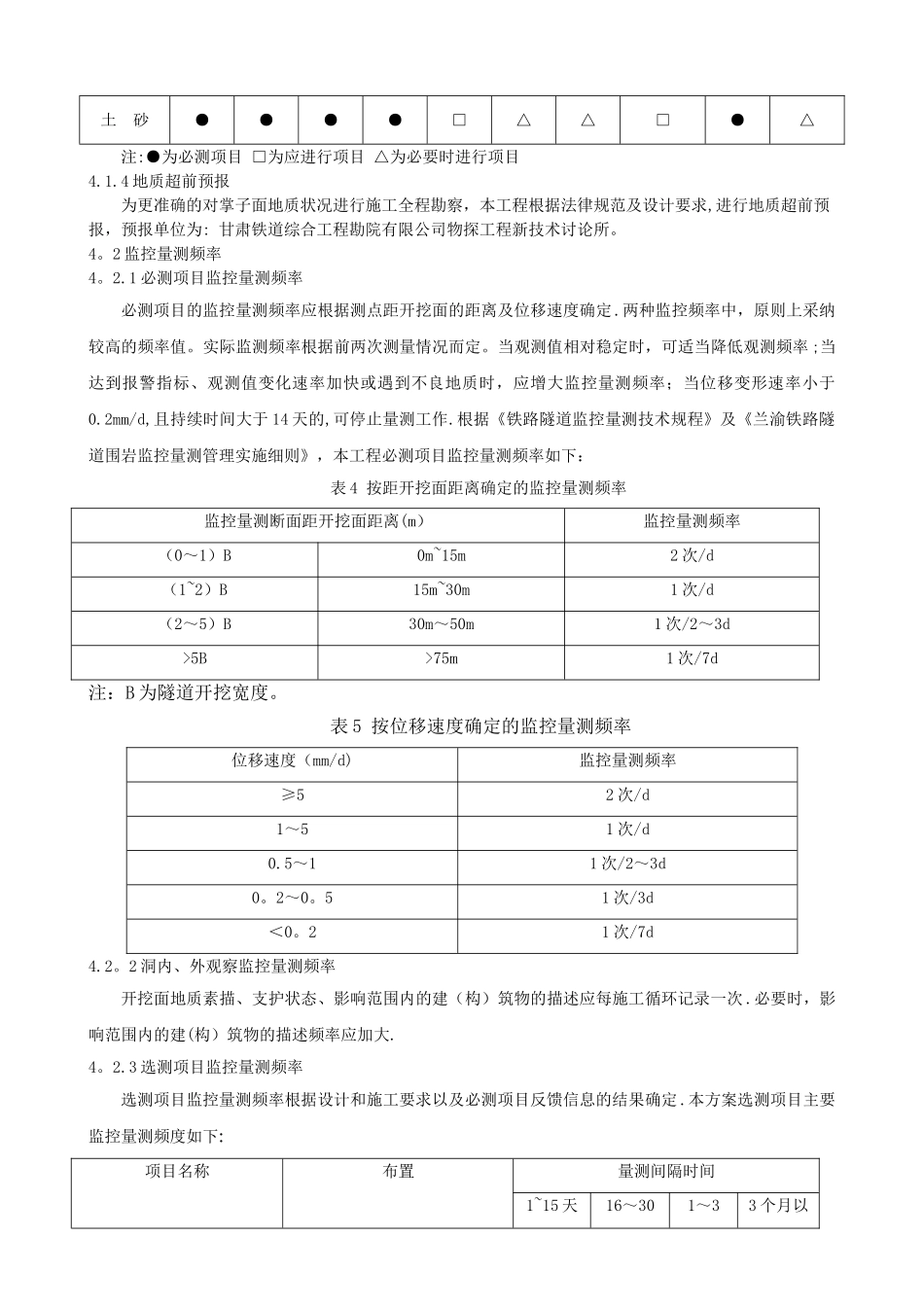

监控量测施工作业指导书_第3页
3/11
新建兰渝铁路LYS-6 标段土建工程隧道监控测量作业指导书编制人: 审核人:中交第一航务工程局有限公司兰渝铁路工程项目经理部三分部监控量测施工作业指导书1。适用范围该作业指导书适用于新建兰渝铁路LYS—6标段DK470+918~DK500+992段隧道监控测量作业。2。编制依据《新建兰州至重庆线双线隧道复合式衬砌》,图号:兰渝施隧参 I—100、I—101。《兰渝铁路隧道施工图》,图号:兰渝施隧 I-62、I-63、I-64、I-65、I—66。《新建兰州至重庆线隧道附属洞室设计参考图》,图号:兰渝施隧参 I—105.《铁路隧道监控量测技术规程》(TB10121-2024)《新建铁路测量法律规范》TB 10101-99《兰渝铁路隧道围岩监控量测管理实施细则》 兰渝铁安质[2024]50 号设计院提供的导线点、水准点成果表、控制点的分布、施工现场的地物地貌及结构物的设计布置情况。3。作业准备3。1内业技术准备作业指导书编制后,应在各隧道监控量测作业前组织各洞口技术人员仔细学习、审核施工图纸,澄清有关技术问题,熟悉相关法律规范和技术标准。3。2外业技术准备隧道架子队的生活、办公设施已经满足施工正常需要。各洞口已成立专门的监控量测小组,负责测点埋设、日常监测、数据处理及仪器维修保养工作 ,并及时将量测信息反馈于设计和施工.4.技术要求及量测项目4.1 监控量测项目及量测要求4.1。1 必测项目根据《铁路隧道监控量测技术规程》及《兰渝铁路隧道围岩监控量测管理实施细则》监控量测必测项目如表 1 所示.表 1 监控量测必测项目序号监控量测项目常用量测仪器量测精度备注1洞内、外观察现场观察、数码相机、罗盘仪2拱顶下沉水准仪、钢挂尺或全站仪1mm3衬砌前净空变化收敛计、全站仪0.1mm4地表沉降水准仪、铟钢尺或全站仪1mm隧道浅埋段(H0≤2B)5二衬后净空变化收敛计、隧道激光断面仪0。01mm4.1.2 选测项目根据《铁路隧道监控量测技术规程》及《兰渝铁路隧道围岩监控量测管理实施细则》,选测项目如表 2 所示。表 2 监控量测选测项目序号监控量测项目量测方法及仪表量测精度备注1纵向位移多点位移计、全站仪2二次衬砌内力混凝土应变计、钢筋计0.1Mpa3钢架内力钢筋计、应变计0。1Mpa4围岩内部位移多点位移计0。1mm5围岩压力压力盒0。001 Mpa6喷混凝土内力混凝土应变计10με8锚杆轴力钢筋计0.1Mpa9隧底隆起水准仪、铟钢尺或全站仪1mm10爆破振动震动传感器、记录仪临近建筑物11空隙水压力水压计12水量三角堰、流量计13地表下沉水准仪、铟钢尺或全站仪1mmH0>2...
