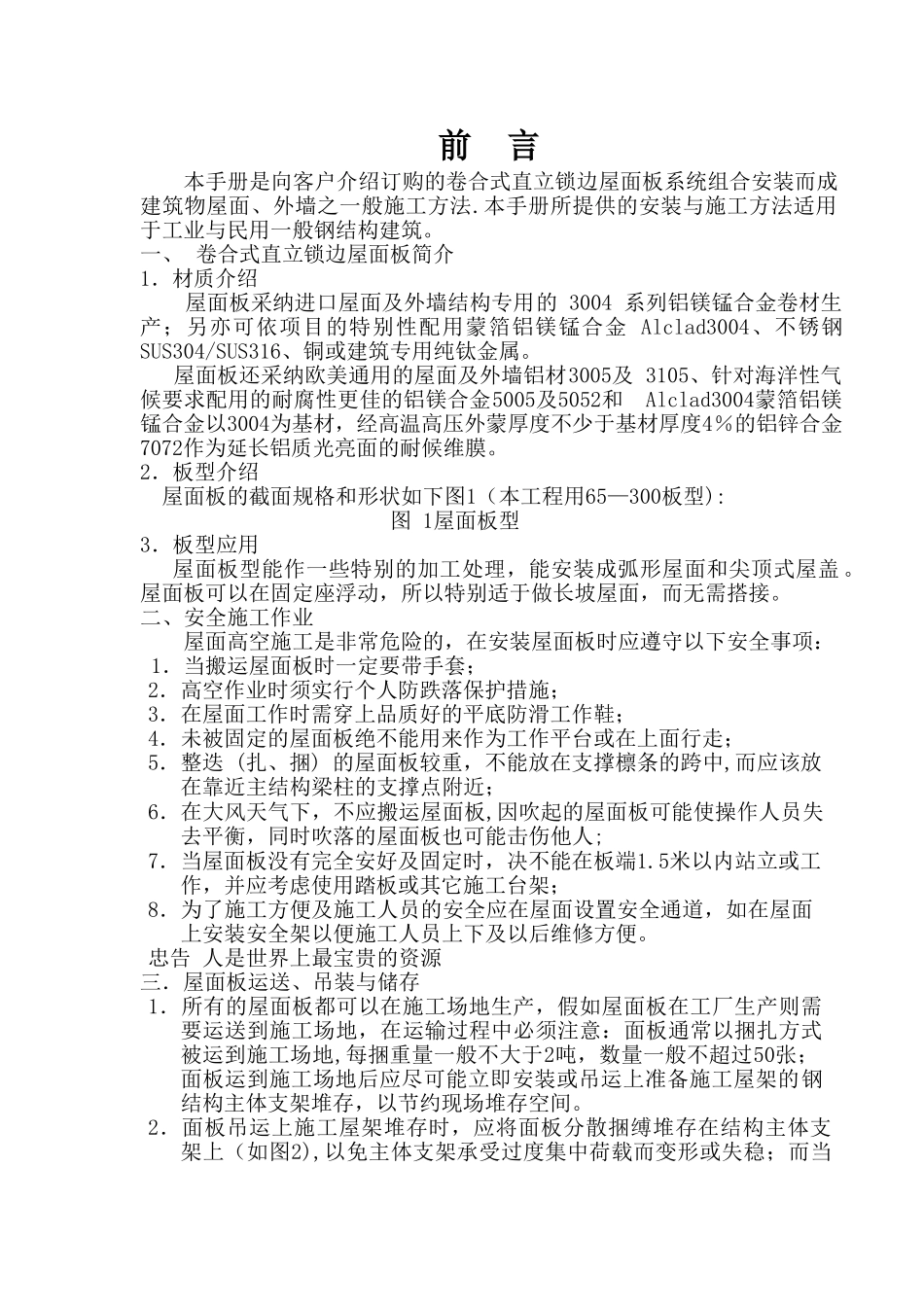

前 言本手册是向客户介绍订购的卷合式直立锁边屋面板系统组合安装而成建筑物屋面、外墙之一般施工方法.本手册所提供的安装与施工方法适用于工业与民用一般钢结构建筑。一、 卷合式直立锁边屋面板简介1．材质介绍 屋面板采纳进口屋面及外墙结构专用的 3004 系列铝镁锰合金卷材生产；另亦可依项目的特别性配用蒙箔铝镁锰合金 Alclad3004、不锈钢 SUS304/SUS316、铜或建筑专用纯钛金属。 屋面板还采纳欧美通用的屋面及外墙铝材3005及 3105、针对海洋性气候要求配用的耐腐性更佳的铝镁合金5005及5052和 Alclad3004蒙箔铝镁锰合金以3004为基材，经高温高压外蒙厚度不少于基材厚度4％的铝锌合金7072作为延长铝质光亮面的耐候维膜。2．板型介绍 屋面板的截面规格和形状如下图1（本工程用65—300板型): 图 1屋面板型3．板型应用屋面板型能作一些特别的加工处理，能安装成弧形屋面和尖顶式屋盖 。屋面板可以在固定座浮动，所以特别适于做长坡屋面，而无需搭接。二、安全施工作业屋面高空施工是非常危险的，在安装屋面板时应遵守以下安全事项：1．当搬运屋面板时一定要带手套；2．高空作业时须实行个人防跌落保护措施；3．在屋面工作时需穿上品质好的平底防滑工作鞋；4．未被固定的屋面板绝不能用来作为工作平台或在上面行走；5．整迭 (扎、捆) 的屋面板较重，不能放在支撑檩条的跨中,而应该放在靠近主结构梁柱的支撑点附近；6．在大风天气下，不应搬运屋面板,因吹起的屋面板可能使操作人员失去平衡，同时吹落的屋面板也可能击伤他人;7．当屋面板没有完全安好及固定时，决不能在板端1.5米以内站立或工作，并应考虑使用踏板或其它施工台架；8．为了施工方便及施工人员的安全应在屋面设置安全通道，如在屋面上安装安全架以便施工人员上下及以后维修方便。忠告 人是世界上最宝贵的资源三．屋面板运送、吊装与储存1．所有的屋面板都可以在施工场地生产，假如屋面板在工厂生产则需要运送到施工场地，在运输过程中必须注意：面板通常以捆扎方式被运到施工场地,每捆重量一般不大于2吨，数量一般不超过50张；面板运到施工场地后应尽可能立即安装或吊运上准备施工屋架的钢结构主体支架堆存，以节约现场堆存空间。2．面板吊运上施工屋架堆存时，应将面板分散捆缚堆存在结构主体支架上（如图2),以免主体支架承受过度集中荷载而变形或失稳；而当屋面坡度大于9°时,应设临时防滑板，防止面板滑落。3．成捆的面板作高空吊运时,建议采纳三点或多点起吊以防...
