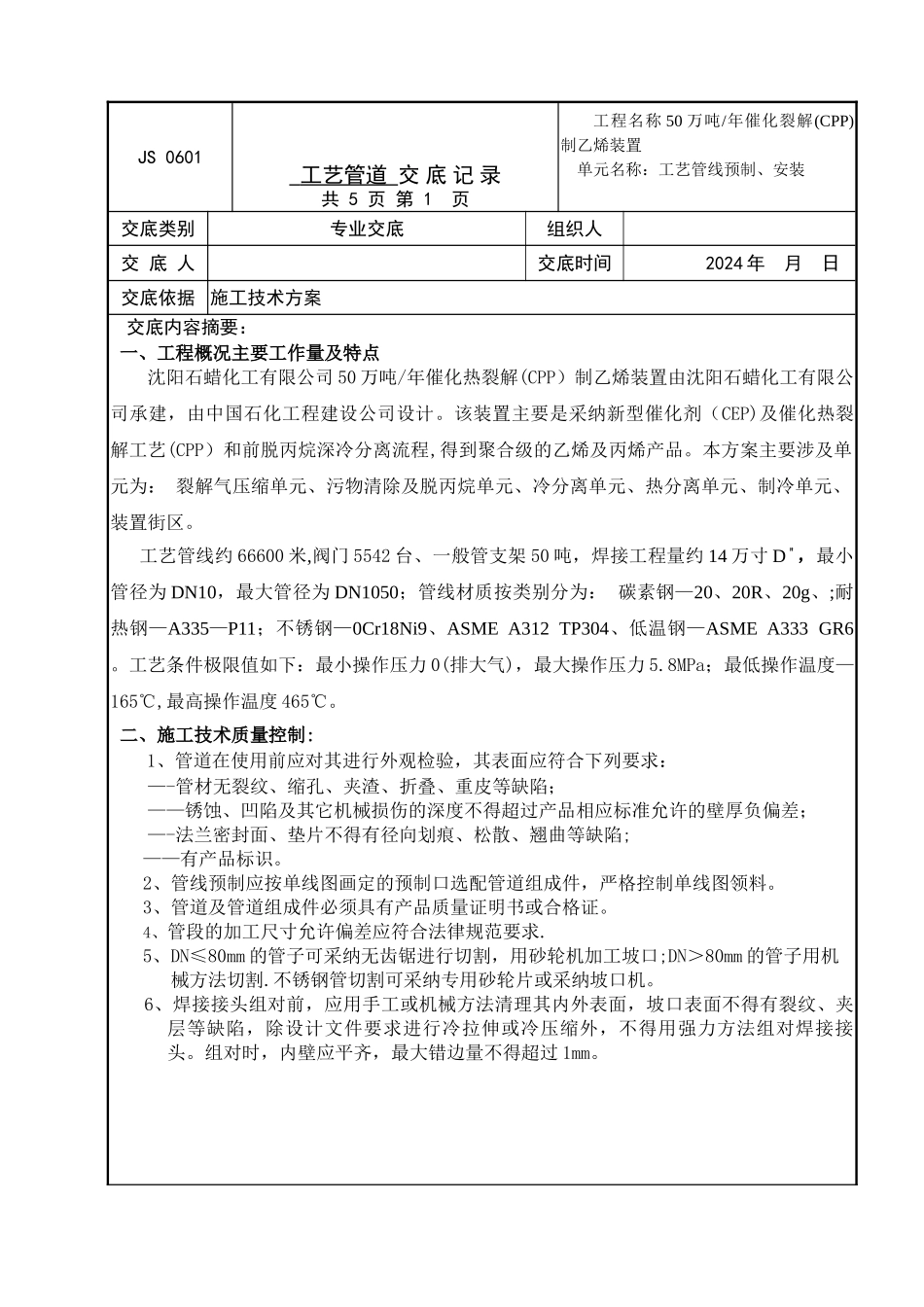

JS 0601 工艺管道 交 底 记 录共 5 页 第 1 页工程名称 50 万吨/年催化裂解(CPP)制乙烯装置 单元名称：工艺管线预制、安装交底类别专业交底组织人 交 底 人交底时间 2024 年 月 日交底依据 施工技术方案 交底内容摘要：一、工程概况主要工作量及特点沈阳石蜡化工有限公司 50 万吨/年催化热裂解(CPP）制乙烯装置由沈阳石蜡化工有限公司承建，由中国石化工程建设公司设计
该装置主要是采纳新型催化剂（CEP)及催化热裂解工艺(CPP）和前脱丙烷深冷分离流程,得到聚合级的乙烯及丙烯产品
本方案主要涉及单元为： 裂解气压缩单元、污物清除及脱丙烷单元、冷分离单元、热分离单元、制冷单元、装置街区
工艺管线约 66600 米,阀门 5542 台、一般管支架 50 吨，焊接工程量约 14 万寸 D＂，最小管径为 DN10，最大管径为 DN1050；管线材质按类别分为： 碳素钢—20、20R、20g、;耐热钢—A335—P11；不锈钢—0Cr18Ni9、ASME A312 TP304、低温钢—ASME A333 GR6
工艺条件极限值如下：最小操作压力 0(排大气)，最大操作压力 5
8MPa；最低操作温度—165℃,最高操作温度 465℃
二、施工技术质量控制:1、管道在使用前应对其进行外观检验，其表面应符合下列要求：—-管材无裂纹、缩孔、夹渣、折叠、重皮等缺陷；——锈蚀、凹陷及其它机械损伤的深度不得超过产品相应标准允许的壁厚负偏差；—-法兰密封面、垫片不得有径向划痕、松散、翘曲等缺陷;——有产品标识
2、管线预制应按单线图画定的预制口选配管道组成件，严格控制单线图领料
3、管道及管道组成件必须具有产品质量证明书或合格证
4、管段的加工尺寸允许偏差应符合法律规范要求
5、DN≤80mm 的管子可采纳无齿锯进行切割，用砂轮机加工坡口;DN＞80mm 的管子用机
