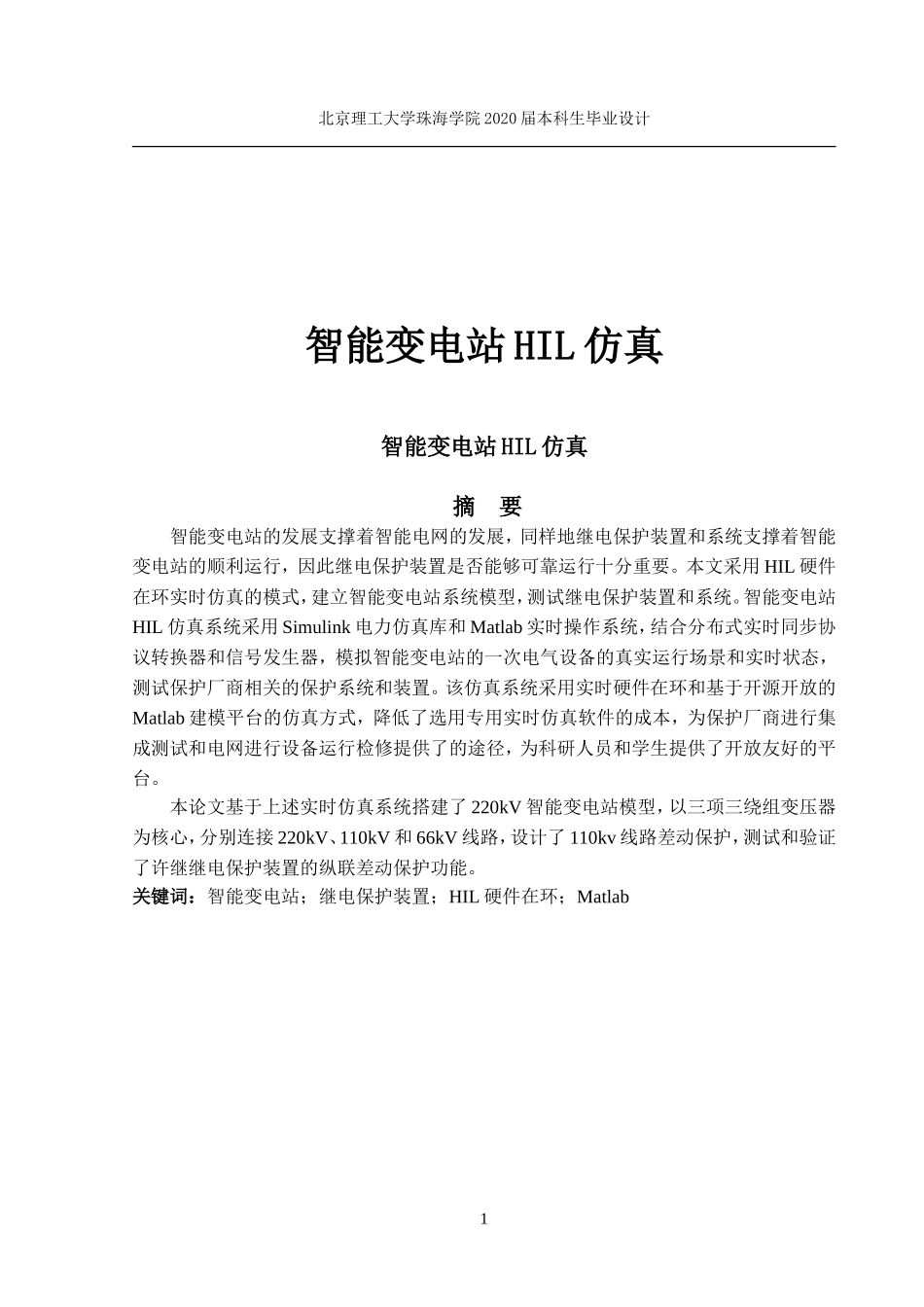

北京理工大学珠海学院 2020 届本科生毕业设计 智能变电站 HIL 仿真智能变电站 HIL 仿真摘 要智能变电站的发展支撑着智能电网的发展，同样地继电保护装置和系统支撑着智能变电站的顺利运行，因此继电保护装置是否能够可靠运行十分重要。本文采用 HIL 硬件在环实时仿真的模式，建立智能变电站系统模型，测试继电保护装置和系统。智能变电站HIL 仿真系统采用 Simulink 电力仿真库和 Matlab 实时操作系统，结合分布式实时同步协议转换器和信号发生器，模拟智能变电站的一次电气设备的真实运行场景和实时状态，测试保护厂商相关的保护系统和装置。该仿真系统采用实时硬件在环和基于开源开放的Matlab 建模平台的仿真方式，降低了选用专用实时仿真软件的成本，为保护厂商进行集成测试和电网进行设备运行检修提供了的途径，为科研人员和学生提供了开放友好的平台。本论文基于上述实时仿真系统搭建了 220kV 智能变电站模型，以三项三绕组变压器为核心，分别连接 220kV、110kV 和 66kV 线路，设计了 110kv 线路差动保护，测试和验证了许继继电保护装置的纵联差动保护功能。关键词：智能变电站；继电保护装置；HIL 硬件在环；Matlab1北京理工大学珠海学院 2020 届本科生毕业设计HIL Simulation of Smart SubstationAbstractThe development of smart substations supports the development of smart grids. Similarly, relay protection devices and systems support the smooth operation of smart substations, so it is very important whether the relay protection devices can operate reliably.In this thesis, HIL hardware-in-the-loop soft real-time simulation mode was used to establish an intelligent substation system model and tested relay protection devices and systems.The intelligent substation HIL simulation system used Simulink power simulation library and Matlab real-time operating system,combined with distributed real-time synchronous protocol conversion and signal generator,simulated the real operating scenarios and real-time status of primary electrical equipment in smart substations,test protection systems and devices related to protection m...
