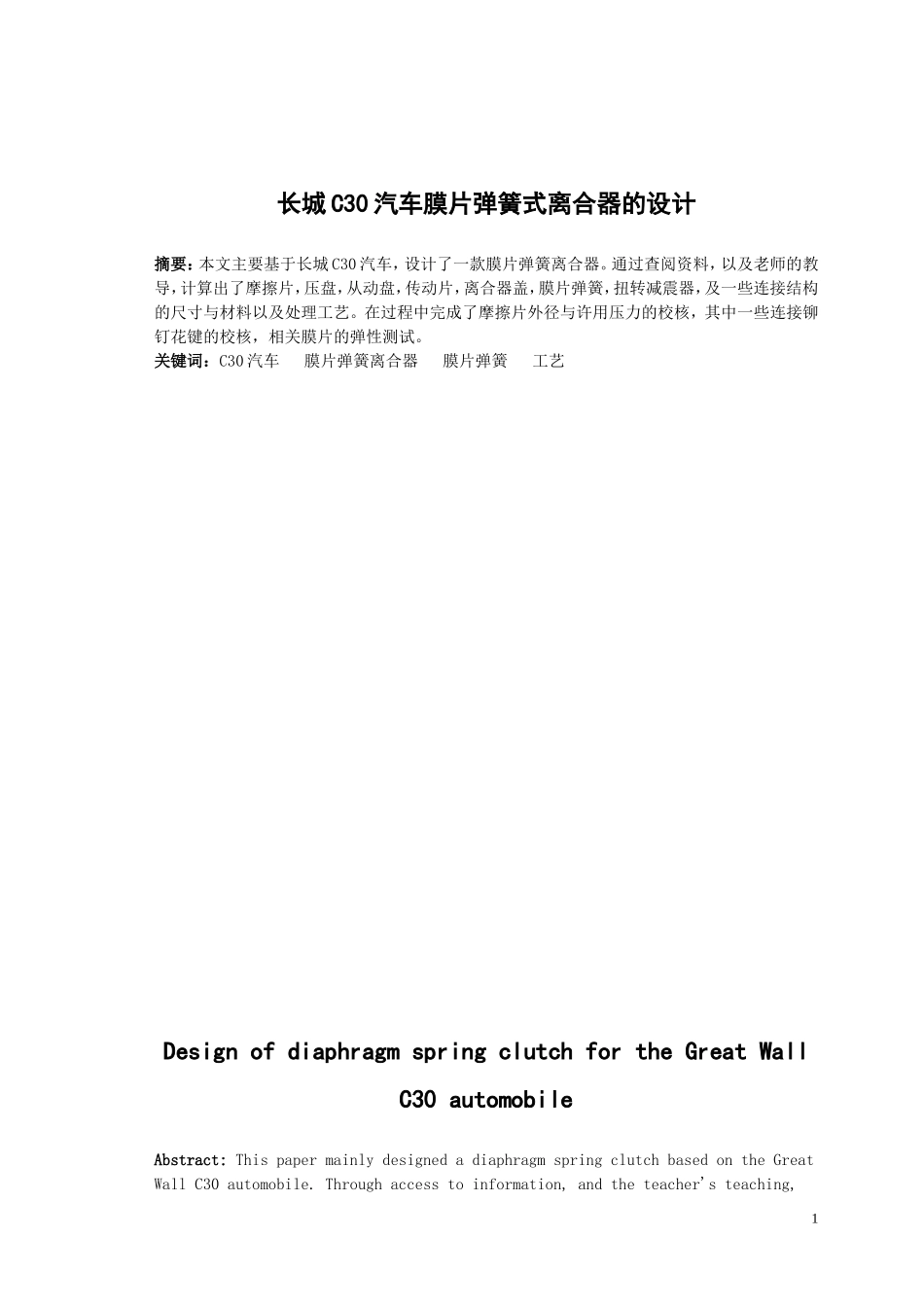

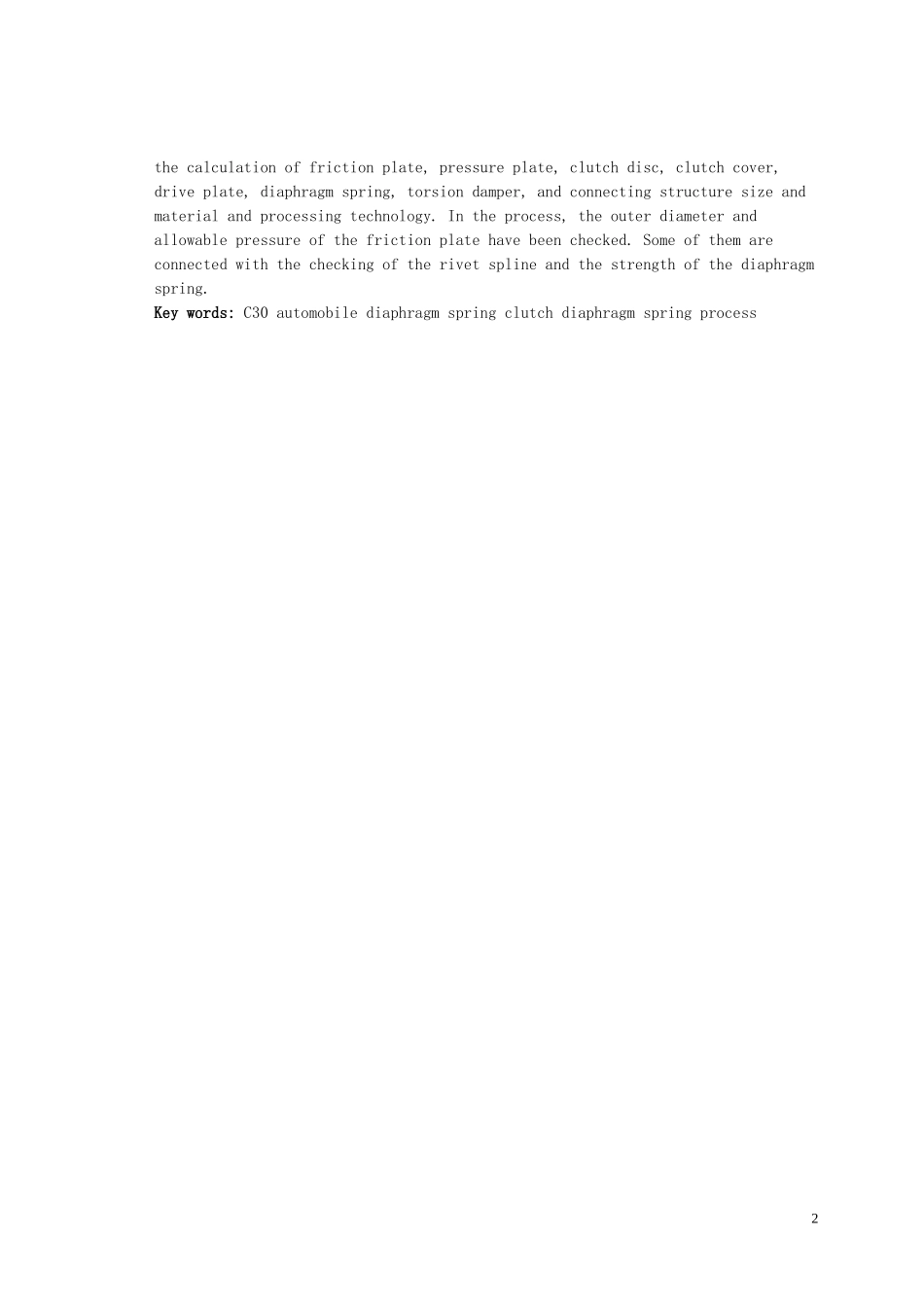

1长城 C30 汽车膜片弹簧式离合器的设计摘要：本文主要基于长城 C30 汽车，设计了一款膜片弹簧离合器。通过查阅资料，以及老师的教导，计算出了摩擦片，压盘，从动盘，传动片，离合器盖，膜片弹簧，扭转减震器，及一些连接结构的尺寸与材料以及处理工艺。在过程中完成了摩擦片外径与许用压力的校核，其中一些连接铆钉花键的校核，相关膜片的弹性测试。关键词：C30 汽车 膜片弹簧离合器 膜片弹簧 工艺Design of diaphragm spring clutch for the Great Wall C30 automobileAbstract: This paper mainly designed a diaphragm spring clutch based on the Great Wall C30 automobile. Through access to information, and the teacher's teaching, 2the calculation of friction plate, pressure plate, clutch disc, clutch cover, drive plate, diaphragm spring, torsion damper, and connecting structure size and material and processing technology. In the process, the outer diameter and allowable pressure of the friction plate have been checked. Some of them are connected with the checking of the rivet spline and the strength of the diaphragm spring.Key words: C30 automobile diaphragm spring clutch diaphragm spring process 1 第 1 章 绪论 在发动机中，离合器是一个独立的部件，它与电机传动相连。常用于各种车辆的摩擦离合器实际上是一种通过摩擦板与从动件之间的摩擦传递能量的机构。主要包括驱动部分、驱动部分、压制机制和控制机制四部分。1.1 离合器的发展概况 运输业的发展，使得离合器更标准化，从而满足实际需求。就近的发展现状来看，汽车功能有了飞速地提高，尤其是在速度与功率上，汽车和卡车占据绝大部分。此外，离合的越来越大众化。所以说，增加它的扭矩，使其更能长久使用，简化操作成为了其发展的重点。1.2 离合器的功用及分类它在电机和传动部件之间。电机与传动部件连接动力部位能够断开。这是齿轮变速的必要机制。无离合器踏板，自动变速离合器部分工作。1.2.1 离合器的基本功用 1）保证汽车平稳起步2）便于换挡3）防止传动系过载1.2.2 离合器的分类在机械传动系统中，常把它分为摩擦式，MT 型，后者由电磁力本身传递扭矩；按照手法有，强制性和自动式。摩擦式...
