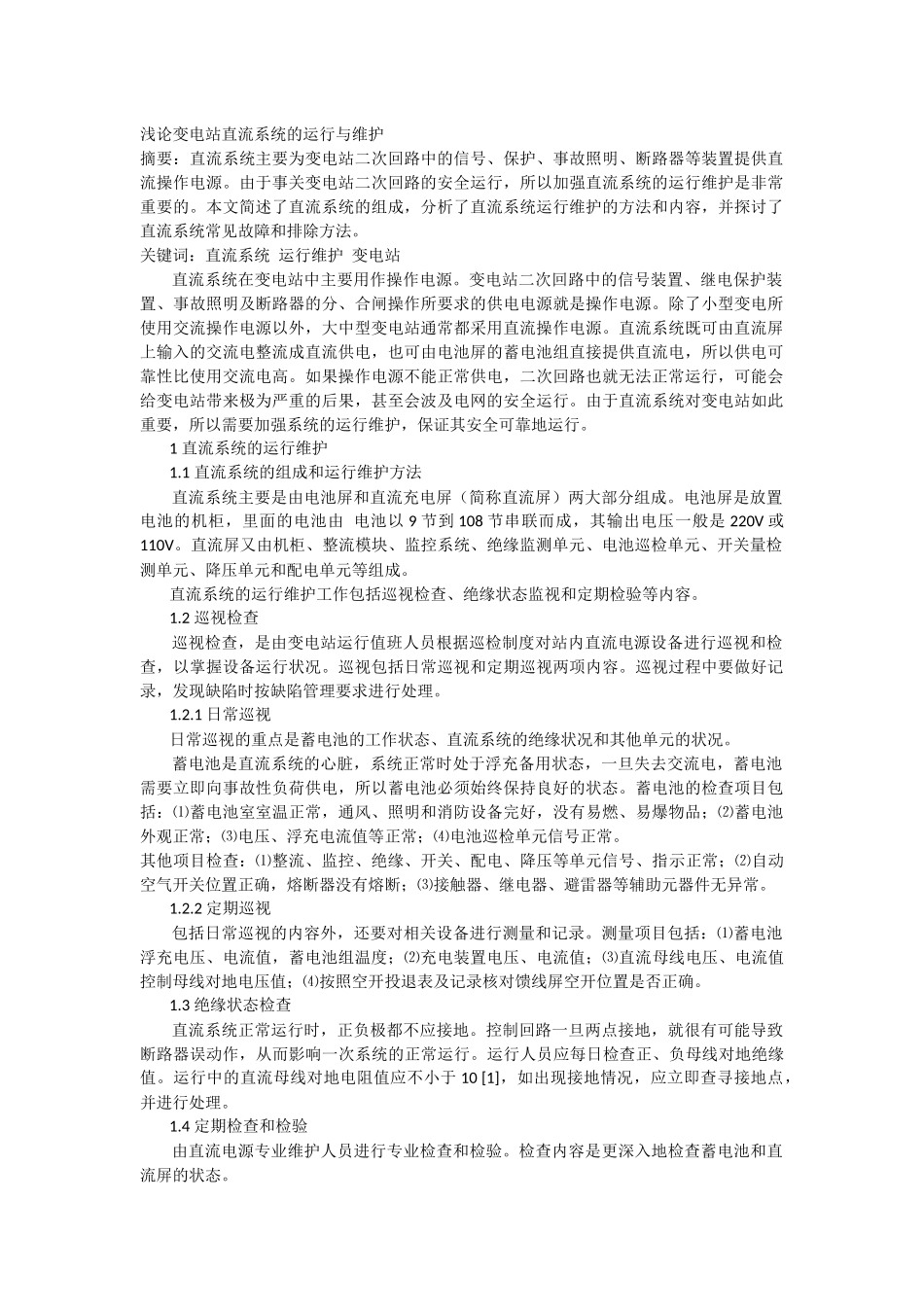

浅论变电站直流系统的运行与维护

浅论变电站直流系统的运行与维护摘要：直流系统主要为变电站二次回路中的信号、保护、事故照明、断路器等装置提供直流操作电源。由于事关变电站二次回路的安全运行，所以加强直流系统的运行维护是非常重要的。本文简述了直流系统的组成，分析了直流系统运行维护的方法和内容，并探讨了直流系统常见故障和排除方法。关键词：直流系统 运行维护 变电站 直流系统在变电站中主要用作操作电源。变电站二次回路中的信号装置、继电保护装置、事故照明及断路器的分、合闸操作所要求的供电电源就是操作电源。除了小型变电所使用交流操作电源以外，大中型变电站通常都采用直流操作电源。直流系统既可由直流屏上输入的交流电整流成直流供电，也可由电池屏的蓄电池组直接提供直流电，所以供电可靠性比使用交流电高。如果操作电源不能正常供电，二次回路也就无法正常运行，可能会给变电站带来极为严重的后果，甚至会波及电网的安全运行。由于直流系统对变电站如此重要，所以需要加强系统的运行维护，保证其安全可靠地运行。 1 直流系统的运行维护 1.1 直流系统的组成和运行维护方法 直流系统主要是由电池屏和直流充电屏（简称直流屏）两大部分组成。电池屏是放置电池的机柜，里面的电池由 电池以 9 节到 108 节串联而成，其输出电压一般是 220V 或110V。直流屏又由机柜、整流模块、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元和配电单元等组成。 直流系统的运行维护工作包括巡视检查、绝缘状态监视和定期检验等内容。 1.2 巡视检查 巡视检查，是由变电站运行值班人员根据巡检制度对站内直流电源设备进行巡视和检查，以掌握设备运行状况。巡视包括日常巡视和定期巡视两项内容。巡视过程中要做好记录，发现缺陷时按缺陷管理要求进行处理。 1.2.1 日常巡视 日常巡视的重点是蓄电池的工作状态、直流系统的绝缘状况和其他单元的状况。 蓄电池是直流系统的心脏，系统正常时处于浮充备用状态，一旦失去交流电，蓄电池需要立即向事故性负荷供电，所以蓄电池必须始终保持良好的状态。蓄电池的检查项目包括：⑴蓄电池室室温正常，通风、照明和消防设备完好，没有易燃、易爆物品；⑵蓄电池外观正常；⑶电压、浮充电流值等正常；⑷电池巡检单元信号正常。其他项目检查：⑴整流、监控、绝缘、开关、配电、降压等单元信号、指示正常；⑵自动空气开关位置正确，熔断器没有熔断；⑶接触器、继电器、避雷器等辅助元器件无异常。 1.2...
