吸收塔液压顶升专项方案

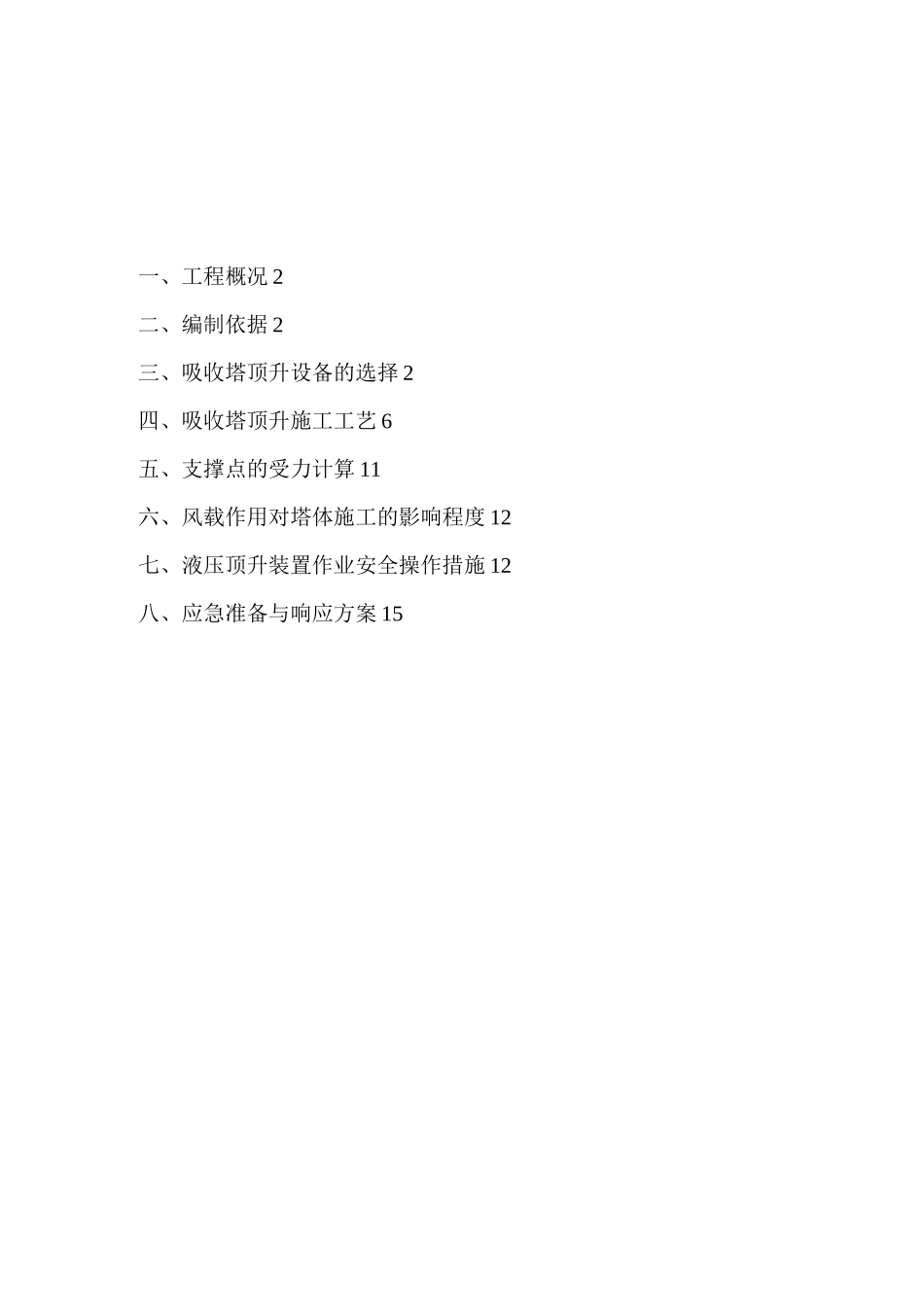

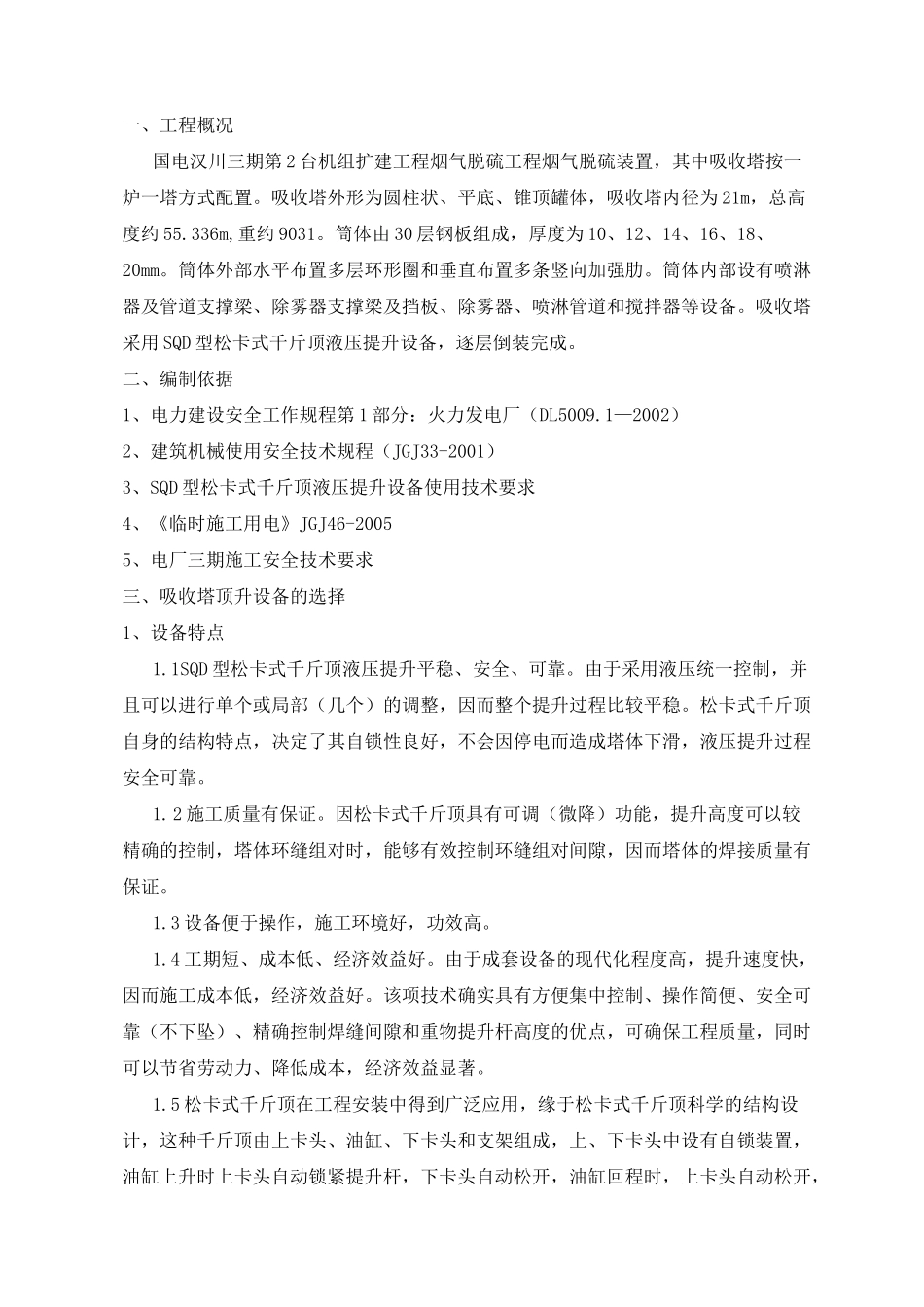

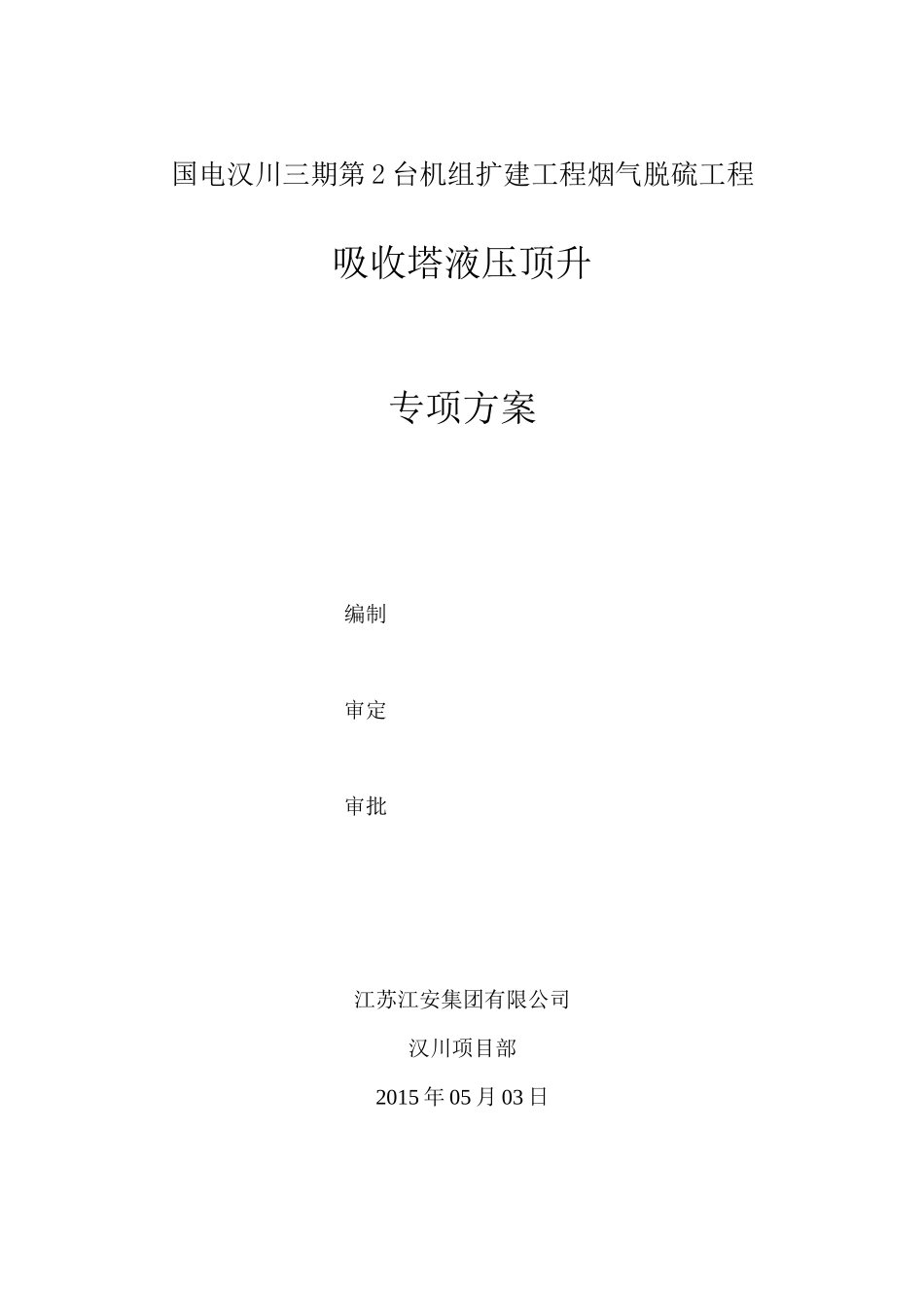

国电汉川三期第 2 台机组扩建工程烟气脱硫工程吸收塔液压顶升专项方案编制审定审批江苏江安集团有限公司汉川项目部2015 年 05 月 03 日一、工程概况 2二、编制依据 2三、吸收塔顶升设备的选择 2四、吸收塔顶升施工工艺 6五、支撑点的受力计算 11六、风载作用对塔体施工的影响程度 12七、液压顶升装置作业安全操作措施 12八、应急准备与响应方案 15一、工程概况国电汉川三期第 2 台机组扩建工程烟气脱硫工程烟气脱硫装置，其中吸收塔按一炉一塔方式配置。吸收塔外形为圆柱状、平底、锥顶罐体，吸收塔内径为 21m，总高度约 55.336m,重约 9031。筒体由 30 层钢板组成，厚度为 10、12、14、16、18、20mm。筒体外部水平布置多层环形圈和垂直布置多条竖向加强肋。筒体内部设有喷淋器及管道支撑梁、除雾器支撑梁及挡板、除雾器、喷淋管道和搅拌器等设备。吸收塔采用 SQD 型松卡式千斤顶液压提升设备，逐层倒装完成。二、编制依据1、电力建设安全工作规程第 1 部分：火力发电厂（DL5009.1—2002）2、建筑机械使用安全技术规程（JGJ33-2001）3、SQD 型松卡式千斤顶液压提升设备使用技术要求4、《临时施工用电》JGJ46-20055、电厂三期施工安全技术要求三、吸收塔顶升设备的选择1、设备特点1.1SQD 型松卡式千斤顶液压提升平稳、安全、可靠。由于采用液压统一控制，并且可以进行单个或局部（几个）的调整，因而整个提升过程比较平稳。松卡式千斤顶自身的结构特点，决定了其自锁性良好，不会因停电而造成塔体下滑，液压提升过程安全可靠。1.2 施工质量有保证。因松卡式千斤顶具有可调（微降）功能，提升高度可以较精确的控制，塔体环缝组对时，能够有效控制环缝组对间隙，因而塔体的焊接质量有保证。1.3 设备便于操作，施工环境好，功效高。1.4 工期短、成本低、经济效益好。由于成套设备的现代化程度高，提升速度快，因而施工成本低，经济效益好。该项技术确实具有方便集中控制、操作简便、安全可靠（不下坠）、精确控制焊缝间隙和重物提升杆高度的优点，可确保工程质量，同时可以节省劳动力、降低成本，经济效益显著。1.5 松卡式千斤顶在工程安装中得到广泛应用，缘于松卡式千斤顶科学的结构设计，这种千斤顶由上卡头、油缸、下卡头和支架组成，上、下卡头中设有自锁装置，油缸上升时上卡头自动锁紧提升杆，下卡头自动松开，油缸回程时，上卡头自动松开，下卡头自动锁紧提升杆，这样提升杆就不会下降，以步进的方式把重物一...
