施工工艺技术规范标准

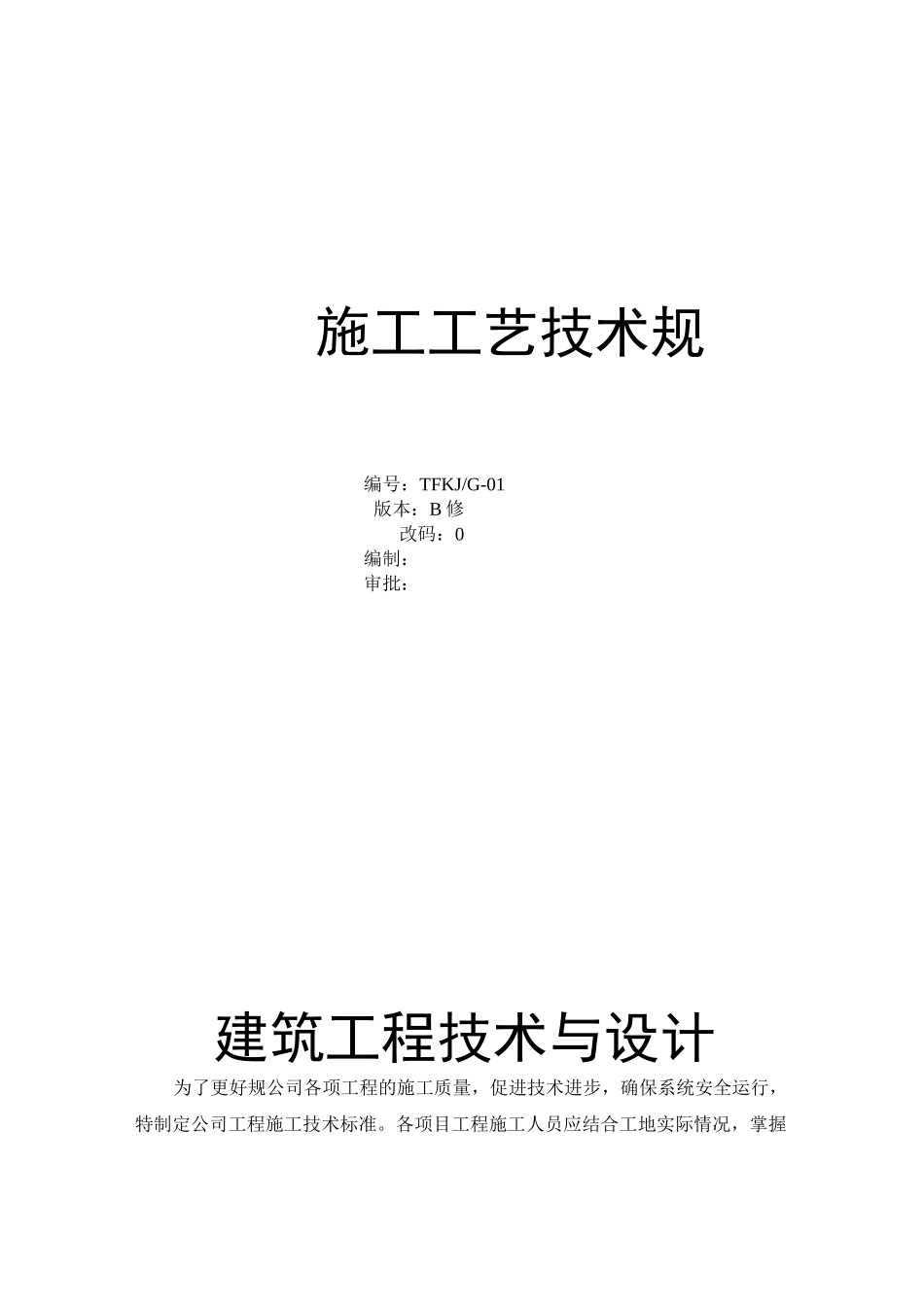

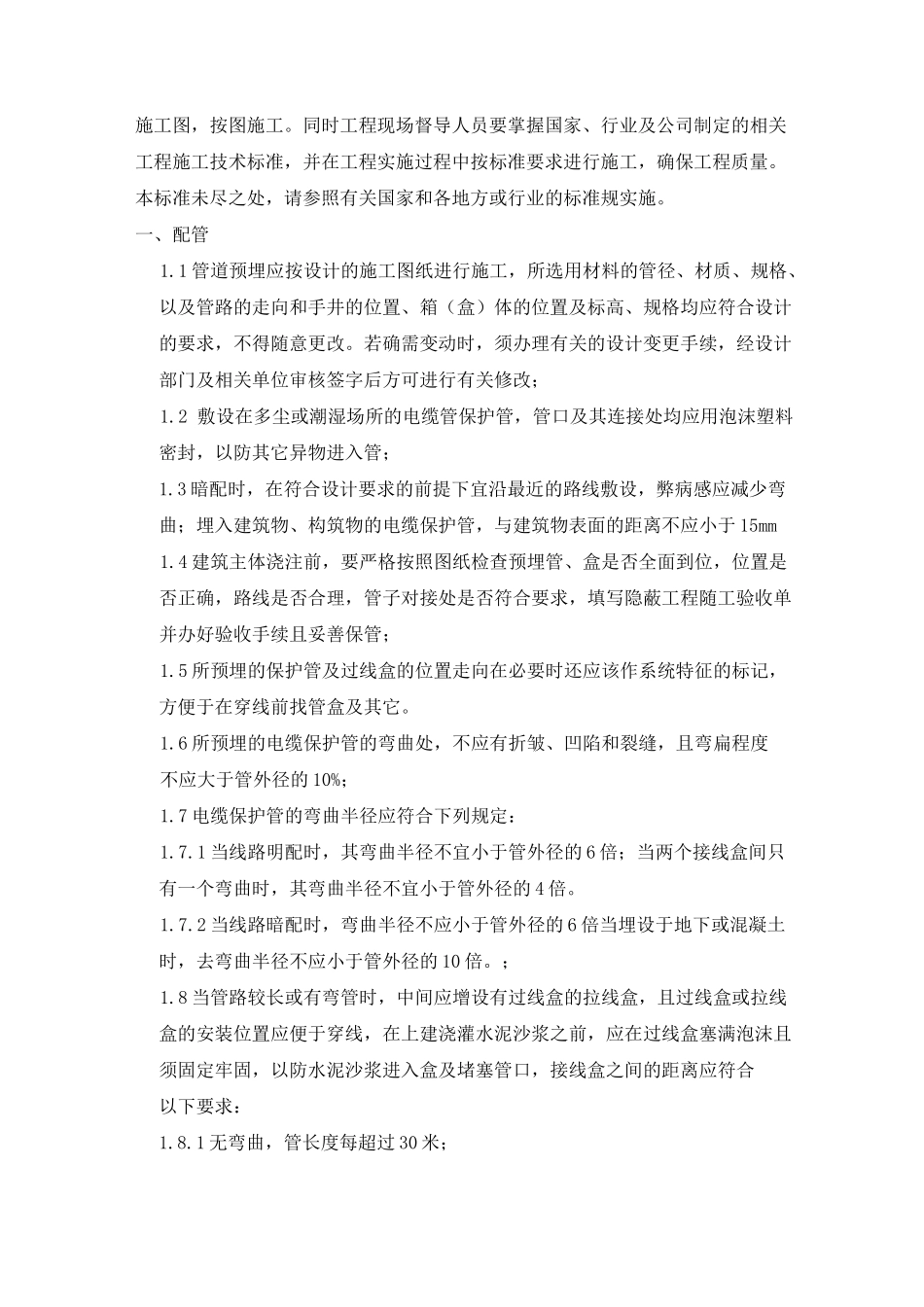

施工工艺技术规编号：TFKJ/G-01版本：B 修改码：0编制：审批：建筑工程技术与设计为了更好规公司各项工程的施工质量，促进技术进步，确保系统安全运行，特制定公司工程施工技术标准。各项目工程施工人员应结合工地实际情况，掌握施工图，按图施工。同时工程现场督导人员要掌握国家、行业及公司制定的相关工程施工技术标准，并在工程实施过程中按标准要求进行施工，确保工程质量。本标准未尽之处，请参照有关国家和各地方或行业的标准规实施。一、配管1.1 管道预埋应按设计的施工图纸进行施工，所选用材料的管径、材质、规格、以及管路的走向和手井的位置、箱（盒）体的位置及标高、规格均应符合设计的要求，不得随意更改。若确需变动时，须办理有关的设计变更手续，经设计部门及相关单位审核签字后方可进行有关修改；1.2 敷设在多尘或潮湿场所的电缆管保护管，管口及其连接处均应用泡沫塑料密封，以防其它异物进入管；1.3 暗配时，在符合设计要求的前提下宜沿最近的路线敷设，弊病感应减少弯曲；埋入建筑物、构筑物的电缆保护管，与建筑物表面的距离不应小于 15mm1.4 建筑主体浇注前，要严格按照图纸检查预埋管、盒是否全面到位，位置是否正确，路线是否合理，管子对接处是否符合要求，填写隐蔽工程随工验收单并办好验收手续且妥善保管；1.5 所预埋的保护管及过线盒的位置走向在必要时还应该作系统特征的标记，方便于在穿线前找管盒及其它。1.6 所预埋的电缆保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的 10%；1.7 电缆保护管的弯曲半径应符合下列规定：1.7.1 当线路明配时，其弯曲半径不宜小于管外径的 6 倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的 4 倍。1.7.2 当线路暗配时，弯曲半径不应小于管外径的 6 倍当埋设于地下或混凝土时，去弯曲半径不应小于管外径的 10 倍。；1.8 当管路较长或有弯管时，中间应增设有过线盒的拉线盒，且过线盒或拉线盒的安装位置应便于穿线，在上建浇灌水泥沙浆之前，应在过线盒塞满泡沫且须固定牢固，以防水泥沙浆进入盒及堵塞管口，接线盒之间的距离应符合以下要求：1.8.1 无弯曲，管长度每超过 30 米；1.8.2 有一个弯曲，管长度每超过 20 米；1.8.3 有二弯曲，管长度每超过 15 米；1.8.4 有三个弯曲，管长度每超过 8 米。1.9 垂直敷设的电缆保护管的管口应用软质的材料进行封口，以防其它异物进入管，遇下列情况之一时，应增设固定...
