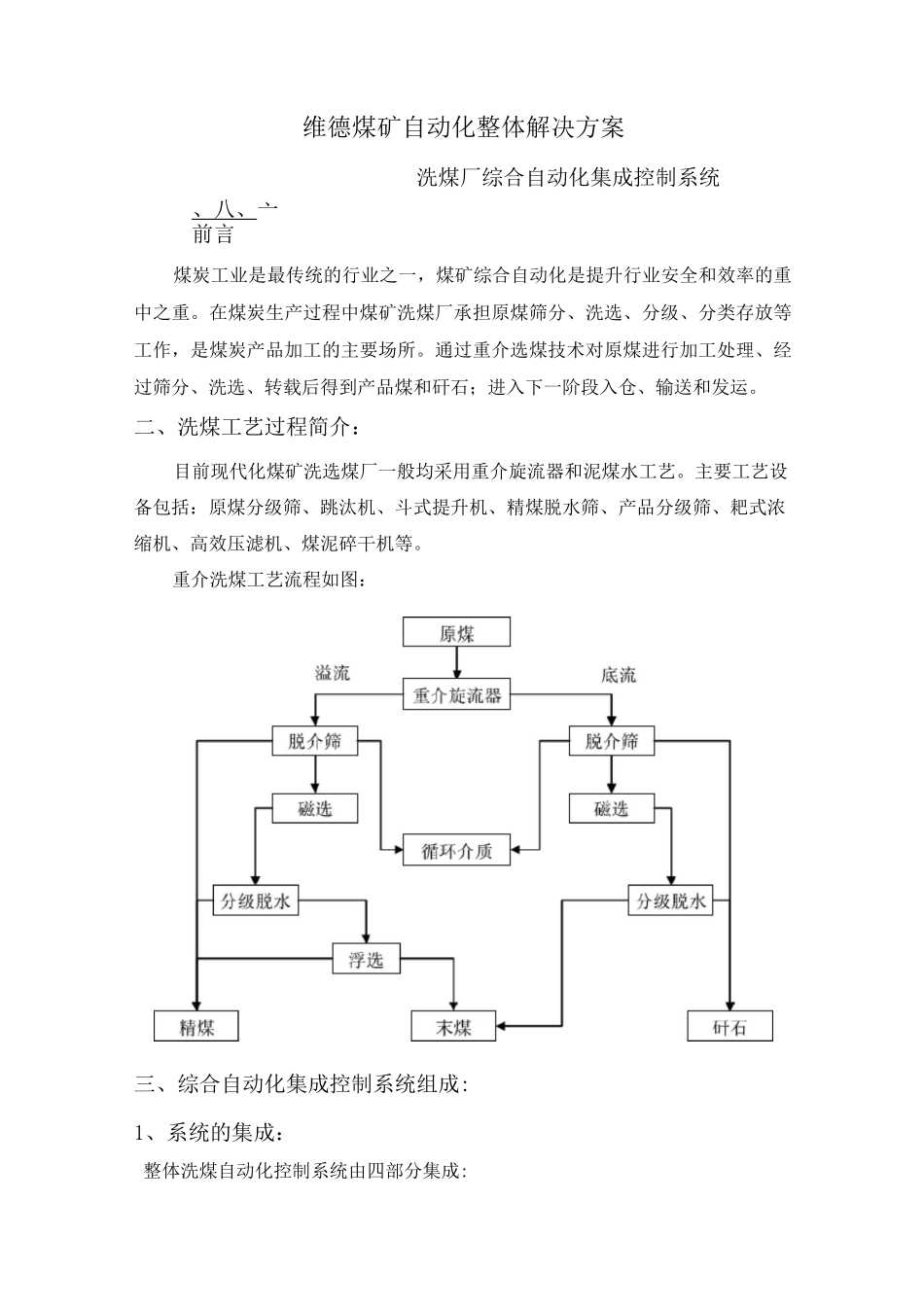

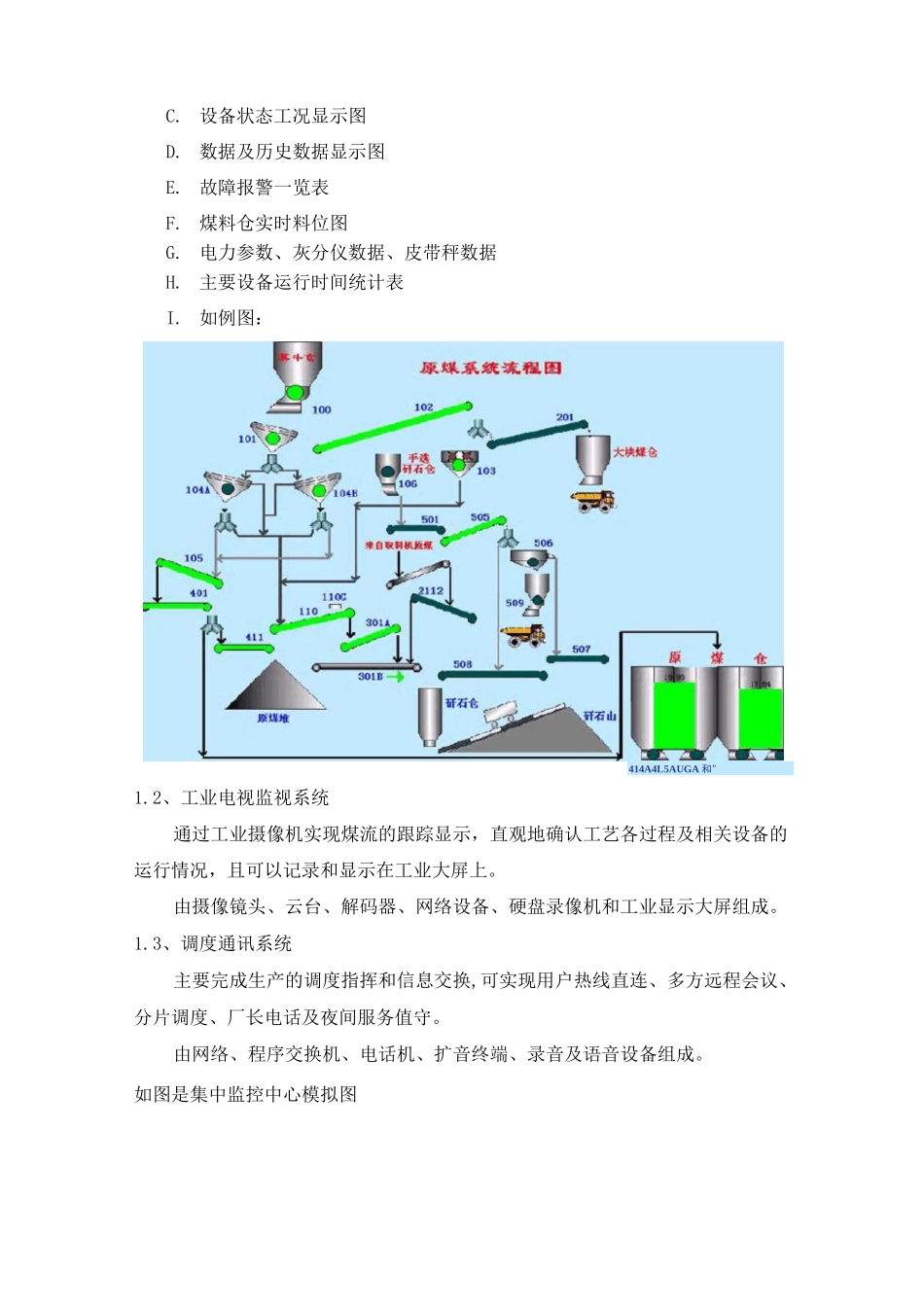

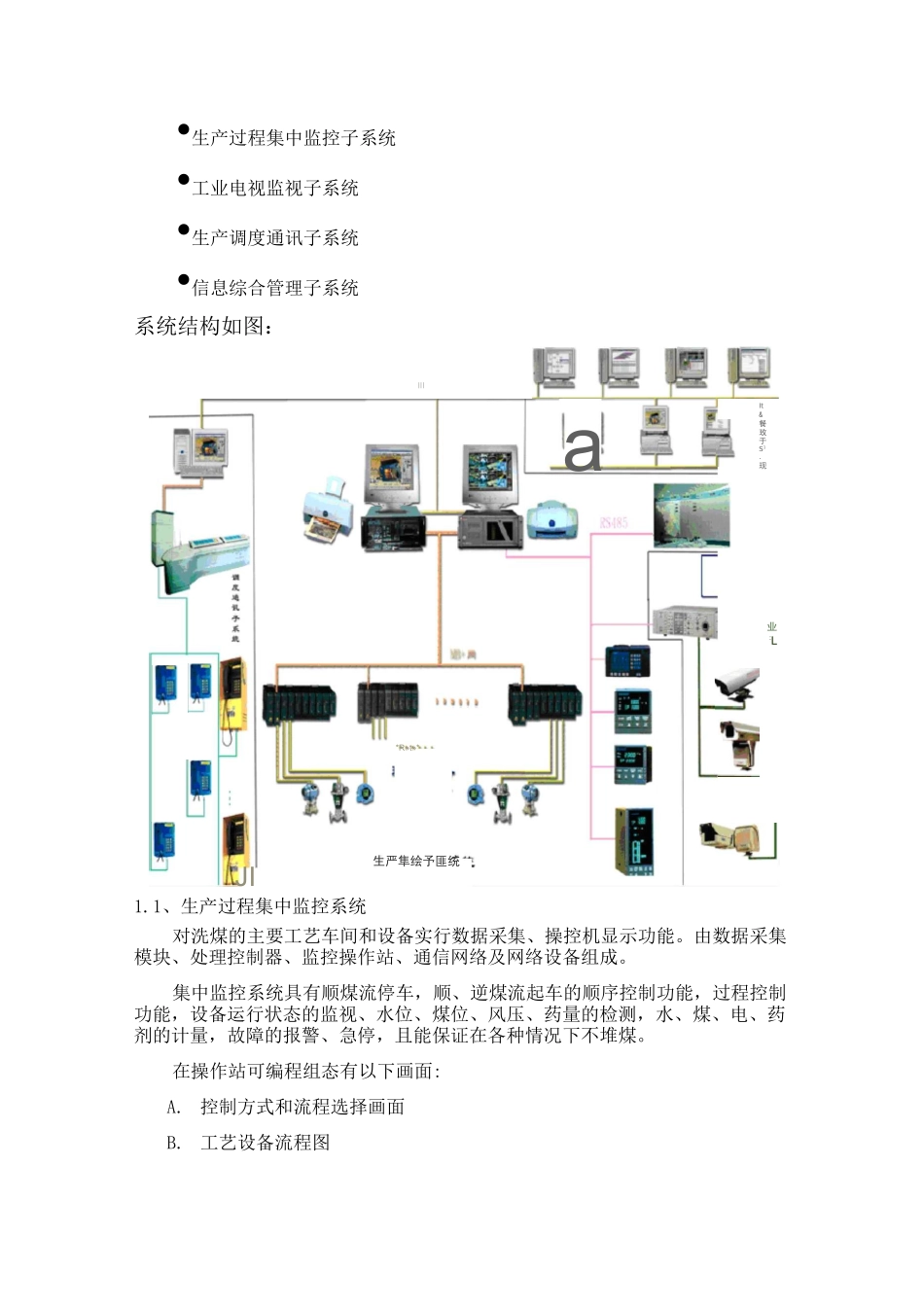

维德煤矿自动化整体解决方案洗煤厂综合自动化集成控制系统、八、亠前言煤炭工业是最传统的行业之一,煤矿综合自动化是提升行业安全和效率的重中之重。在煤炭生产过程中煤矿洗煤厂承担原煤筛分、洗选、分级、分类存放等工作,是煤炭产品加工的主要场所。通过重介选煤技术对原煤进行加工处理、经过筛分、洗选、转载后得到产品煤和矸石;进入下一阶段入仓、输送和发运。二、洗煤工艺过程简介:目前现代化煤矿洗选煤厂一般均采用重介旋流器和泥煤水工艺。主要工艺设备包括:原煤分级筛、跳汰机、斗式提升机、精煤脱水筛、产品分级筛、耙式浓缩机、高效压滤机、煤泥碎干机等。重介洗煤工艺流程如图:三、综合自动化集成控制系统组成:1、系统的集成:整体洗煤自动化控制系统由四部分集成:•生产过程集中监控子系统•工业电视监视子系统•生产调度通讯子系统•信息综合管理子系统系统结构如图:1.1、生产过程集中监控系统对洗煤的主要工艺车间和设备实行数据采集、操控机显示功能。由数据采集模块、处理控制器、监控操作站、通信网络及网络设备组成。集中监控系统具有顺煤流停车,顺、逆煤流起车的顺序控制功能,过程控制功能,设备运行状态的监视、水位、煤位、风压、药量的检测,水、煤、电、药剂的计量,故障的报警、急停,且能保证在各种情况下不堆煤。在操作站可编程组态有以下画面:A. 控制方式和流程选择画面B. 工艺设备流程图业:La生严隼绘予匪统JI*R»t»*IIIIt&餐玫于S1.现C. 设备状态工况显示图D. 数据及历史数据显示图E. 故障报警一览表F. 煤料仓实时料位图G. 电力参数、灰分仪数据、皮带秤数据H. 主要设备运行时间统计表I. 如例图:414A4L5AUGA 和"1.2、工业电视监视系统通过工业摄像机实现煤流的跟踪显示,直观地确认工艺各过程及相关设备的运行情况,且可以记录和显示在工业大屏上。由摄像镜头、云台、解码器、网络设备、硬盘录像机和工业显示大屏组成。1.3、调度通讯系统主要完成生产的调度指挥和信息交换,可实现用户热线直连、多方远程会议、分片调度、厂长电话及夜间服务值守。由网络、程序交换机、电话机、扩音终端、录音及语音设备组成。如图是集中监控中心模拟图1.4、信息综合管理系统对生产和管理的各类信息进行处理与管理,通过系统的数据库方便了如各种报表的编制、打印历史数据查询,并实现数据的双向传输。由服务器、交换机、工作站及 100 兆以太网络和传输设备组成。四、综合自动化集成控制系统效应:综合自动化系统...
