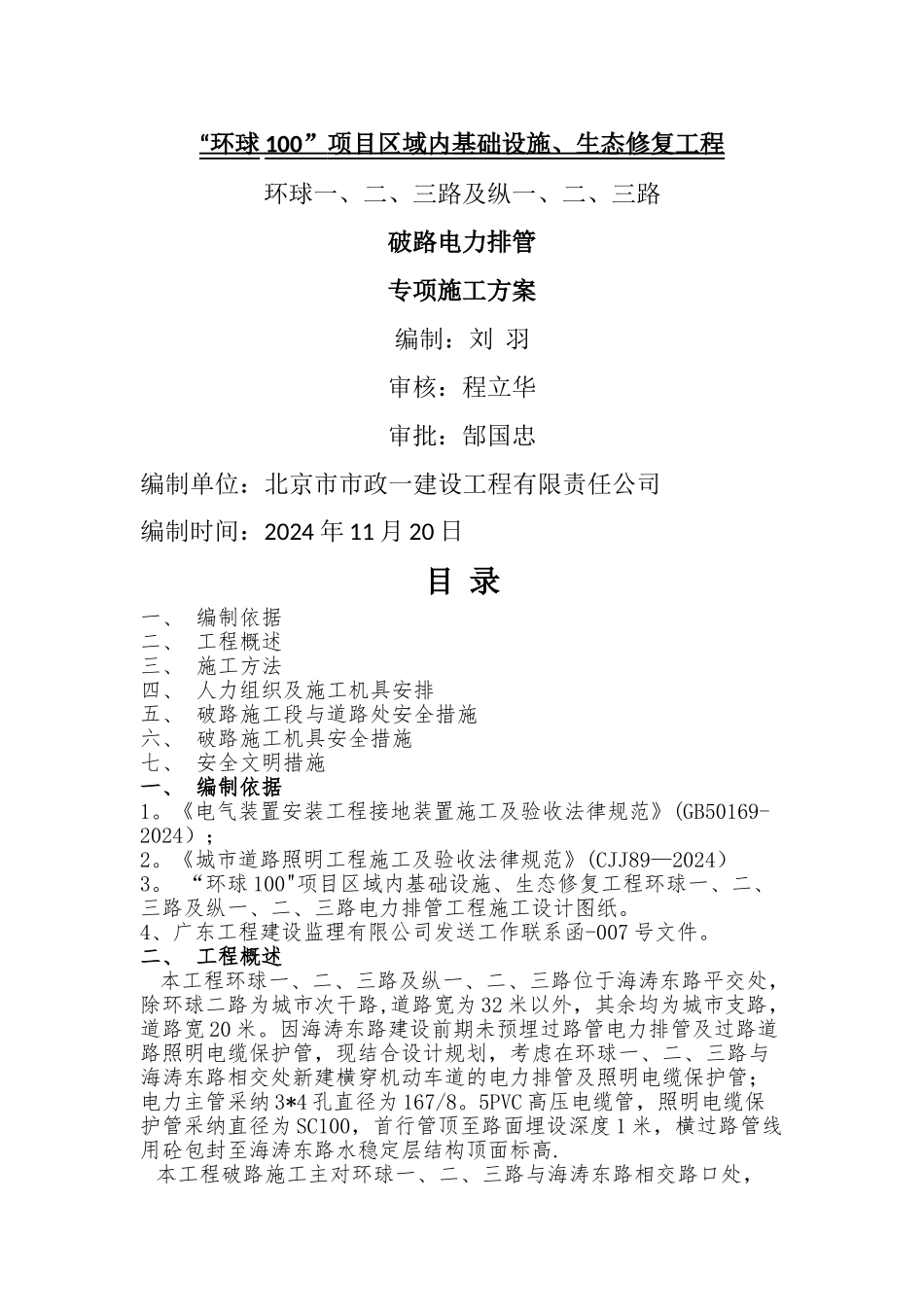

破路电力管施工方案_第1页
1/3

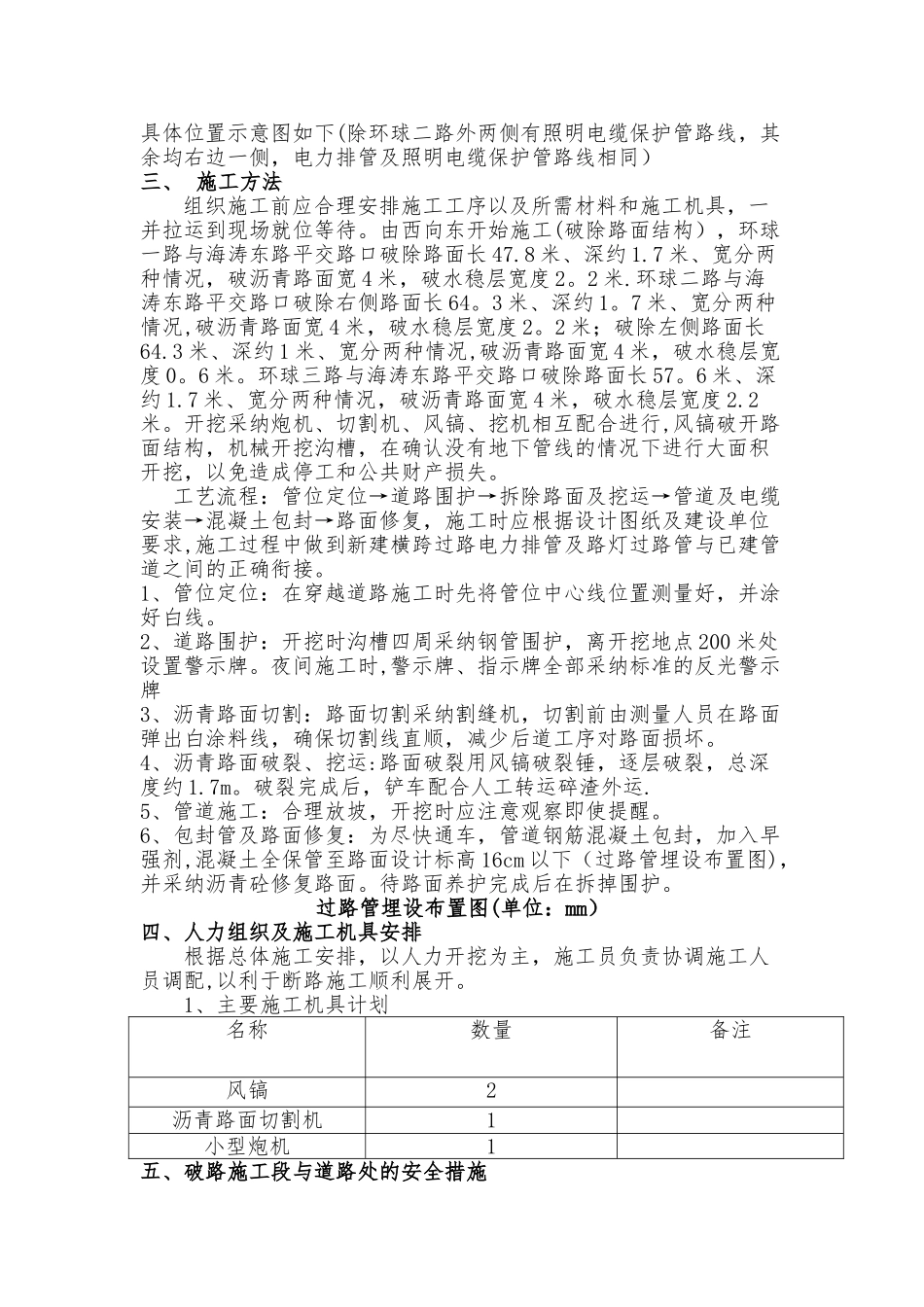

破路电力管施工方案_第2页
2/3

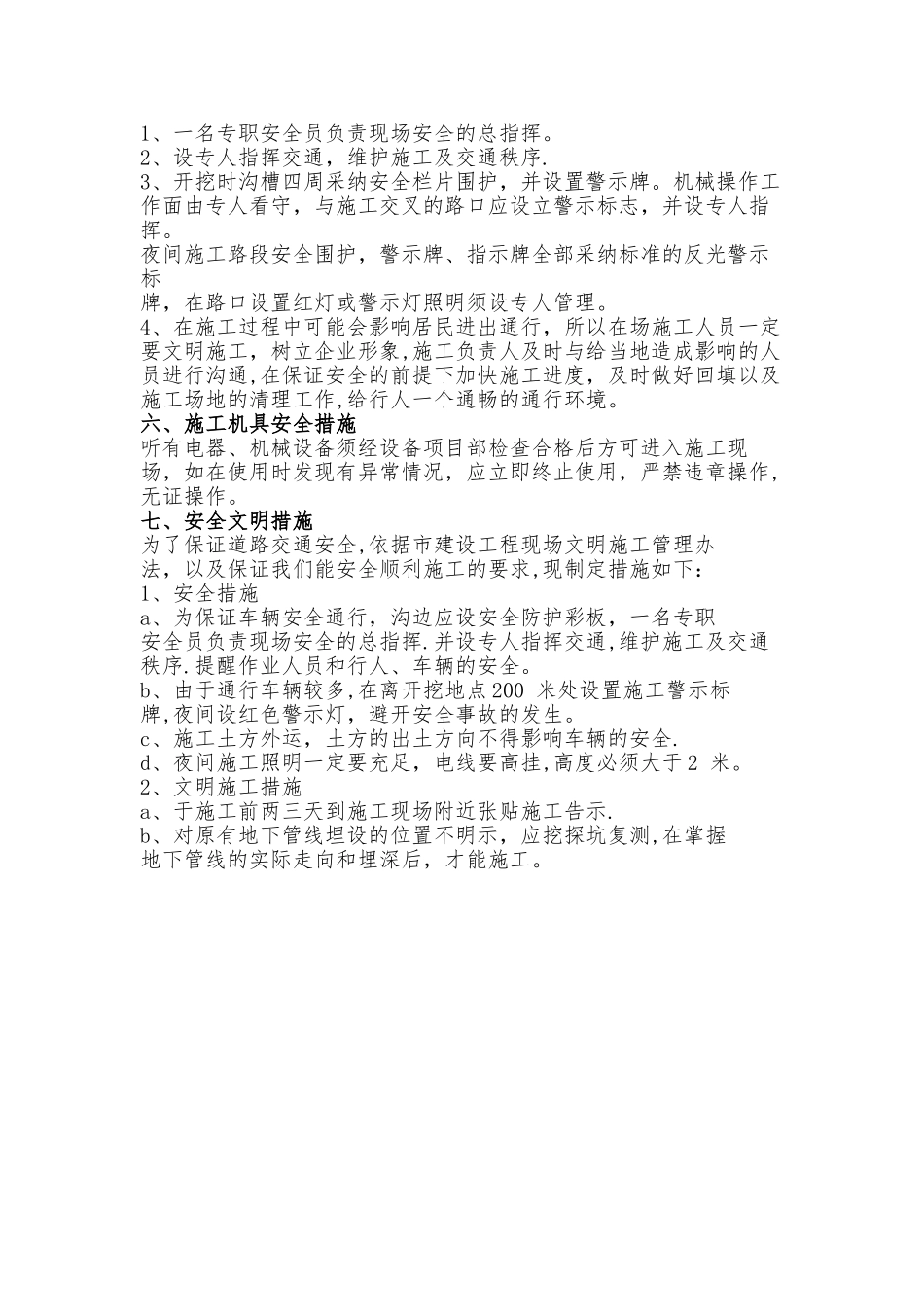

破路电力管施工方案_第3页
3/3
“ 环球 100 ” 项目区域内基础设施、生态修复工程 环球一、二、三路及纵一、二、三路破路电力排管专项施工方案编制:刘 羽审核:程立华审批:郜国忠编制单位:北京市市政一建设工程有限责任公司编制时间:2024 年 11 月 20 日目 录一、 编制依据二、 工程概述三、 施工方法四、 人力组织及施工机具安排五、 破路施工段与道路处安全措施六、 破路施工机具安全措施七、 安全文明措施一、 编制依据1。《电气装置安装工程接地装置施工及验收法律规范》(GB50169-2024);2。《城市道路照明工程施工及验收法律规范》(CJJ89—2024)3。 “环球 100"项目区域内基础设施、生态修复工程环球一、二、三路及纵一、二、三路电力排管工程施工设计图纸。4、广东工程建设监理有限公司发送工作联系函-007 号文件。二、 工程概述 本工程环球一、二、三路及纵一、二、三路位于海涛东路平交处,除环球二路为城市次干路,道路宽为 32 米以外,其余均为城市支路,道路宽 20 米。因海涛东路建设前期未预埋过路管电力排管及过路道路照明电缆保护管,现结合设计规划,考虑在环球一、二、三路与海涛东路相交处新建横穿机动车道的电力排管及照明电缆保护管;电力主管采纳 3*4 孔直径为 167/8。5PVC 高压电缆管,照明电缆保护管采纳直径为 SC100,首行管顶至路面埋设深度 1 米,横过路管线用砼包封至海涛东路水稳定层结构顶面标高. 本工程破路施工主对环球一、二、三路与海涛东路相交路口处,具体位置示意图如下(除环球二路外两侧有照明电缆保护管路线,其余均右边一侧,电力排管及照明电缆保护管路线相同)三、 施工方法组织施工前应合理安排施工工序以及所需材料和施工机具,一并拉运到现场就位等待。由西向东开始施工(破除路面结构),环球一路与海涛东路平交路口破除路面长 47.8 米、深约 1.7 米、宽分两种情况,破沥青路面宽 4 米,破水稳层宽度 2。2 米.环球二路与海涛东路平交路口破除右侧路面长 64。3 米、深约 1。7 米、宽分两种情况,破沥青路面宽 4 米,破水稳层宽度 2。2 米;破除左侧路面长64.3 米、深约 1 米、宽分两种情况,破沥青路面宽 4 米,破水稳层宽度 0。6 米。环球三路与海涛东路平交路口破除路面长 57。6 米、深约 1.7 米、宽分两种情况,破沥青路面宽 4 米,破水稳层宽度 2.2米。开挖采纳炮机、切割机、风镐、挖机相互配合进行,风镐破开路面结构,机械开挖沟槽,在确认没有地下管...
