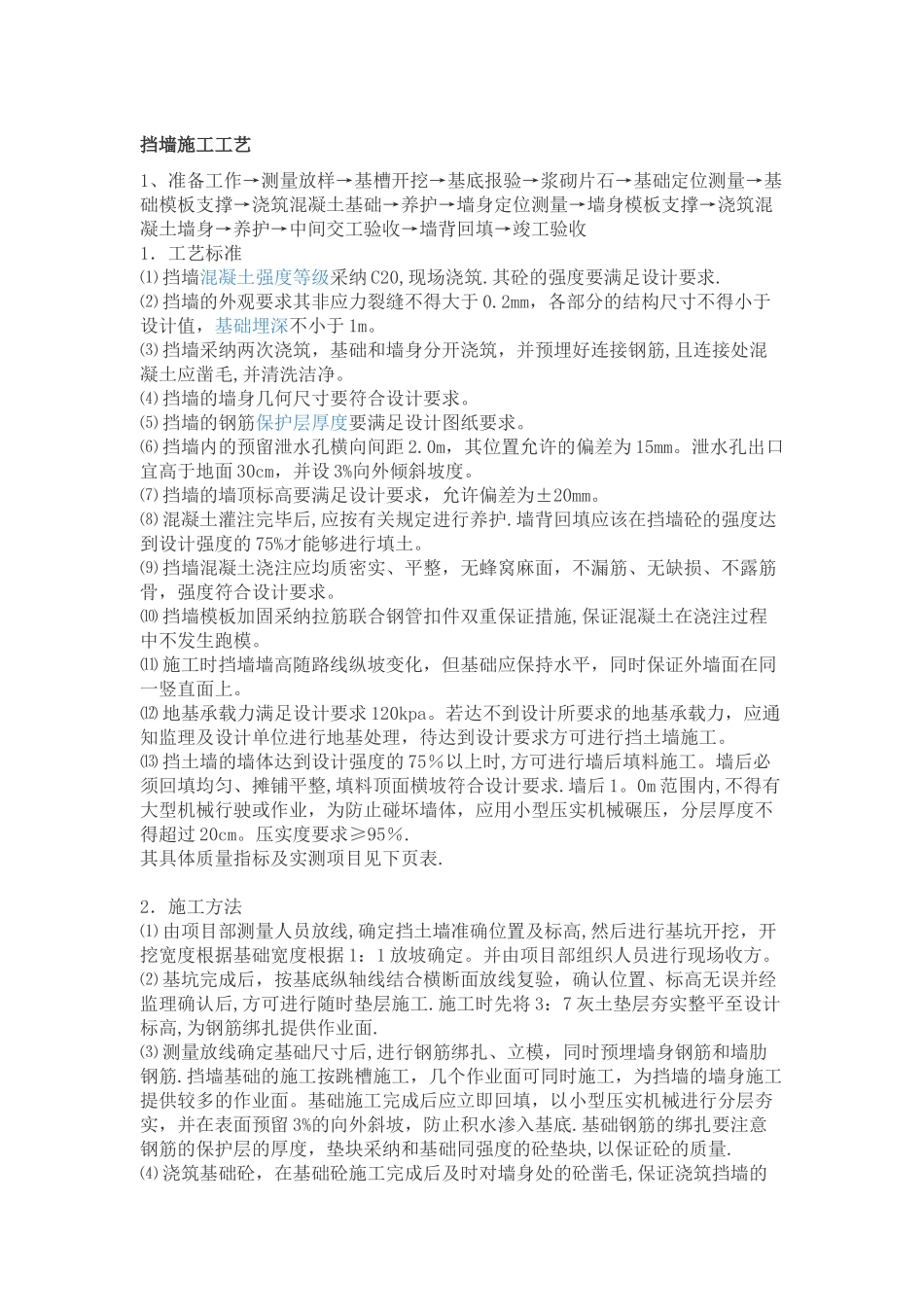

挡墙施工工艺1、准备工作→测量放样→基槽开挖→基底报验→浆砌片石→基础定位测量→基础模板支撑→浇筑混凝土基础→养护→墙身定位测量→墙身模板支撑→浇筑混凝土墙身→养护→中间交工验收→墙背回填→竣工验收1．工艺标准⑴ 挡墙混凝土强度等级采纳 C20,现场浇筑.其砼的强度要满足设计要求.⑵ 挡墙的外观要求其非应力裂缝不得大于 0.2mm，各部分的结构尺寸不得小于设计值，基础埋深不小于 1m。⑶ 挡墙采纳两次浇筑，基础和墙身分开浇筑，并预埋好连接钢筋,且连接处混凝土应凿毛,并清洗洁净。⑷ 挡墙的墙身几何尺寸要符合设计要求。⑸ 挡墙的钢筋保护层厚度要满足设计图纸要求。⑹ 挡墙内的预留泄水孔横向间距 2.0m，其位置允许的偏差为 15mm。泄水孔出口宜高于地面 30cm，并设 3%向外倾斜坡度。⑺ 挡墙的墙顶标高要满足设计要求，允许偏差为±20mm。⑻ 混凝土灌注完毕后,应按有关规定进行养护.墙背回填应该在挡墙砼的强度达到设计强度的 75%才能够进行填土。⑼ 挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，不漏筋、无缺损、不露筋骨，强度符合设计要求。⑽ 挡墙模板加固采纳拉筋联合钢管扣件双重保证措施,保证混凝土在浇注过程中不发生跑模。⑾ 施工时挡墙墙高随路线纵坡变化，但基础应保持水平，同时保证外墙面在同一竖直面上。⑿ 地基承载力满足设计要求 120kpa。若达不到设计所要求的地基承载力，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。⒀ 挡土墙的墙体达到设计强度的 75％以上时,方可进行墙后填料施工。墙后必须回填均匀、摊铺平整,填料顶面横坡符合设计要求.墙后 1。0m 范围内,不得有大型机械行驶或作业，为防止碰坏墙体，应用小型压实机械碾压，分层厚度不得超过 20cm。压实度要求≥95％.其具体质量指标及实测项目见下页表. 2．施工方法⑴ 由项目部测量人员放线,确定挡土墙准确位置及标高,然后进行基坑开挖，开挖宽度根据基础宽度根据 1：1 放坡确定。并由项目部组织人员进行现场收方。⑵ 基坑完成后，按基底纵轴线结合横断面放线复验，确认位置、标高无误并经监理确认后,方可进行随时垫层施工.施工时先将 3：7 灰土垫层夯实整平至设计标高,为钢筋绑扎提供作业面.⑶ 测量放线确定基础尺寸后,进行钢筋绑扎、立模，同时预埋墙身钢筋和墙肋钢筋.挡墙基础的施工按跳槽施工，几个作业面可同时施工，为挡墙的墙身施工提供较多的作业面。基础施工完成后应立即回填，以小型压...
