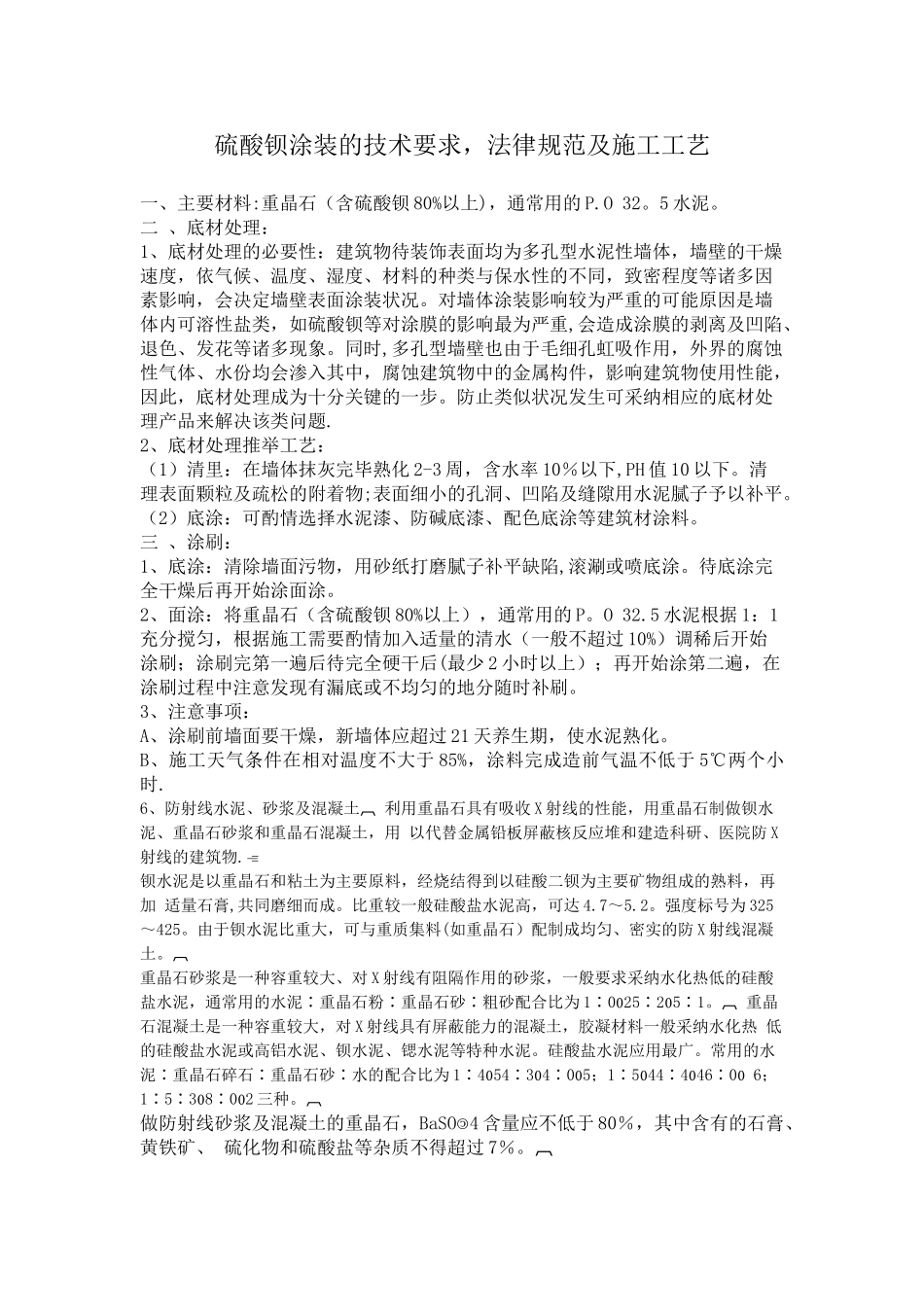

硫酸钡涂装的技术要求，法律规范及施工工艺一、主要材料:重晶石（含硫酸钡 80%以上)，通常用的 P.O 32。5 水泥。二 、底材处理：1、底材处理的必要性：建筑物待装饰表面均为多孔型水泥性墙体，墙壁的干燥速度，依气候、温度、湿度、材料的种类与保水性的不同，致密程度等诸多因素影响，会决定墙壁表面涂装状况。对墙体涂装影响较为严重的可能原因是墙体内可溶性盐类，如硫酸钡等对涂膜的影响最为严重,会造成涂膜的剥离及凹陷、退色、发花等诸多现象。同时,多孔型墙壁也由于毛细孔虹吸作用，外界的腐蚀性气体、水份均会渗入其中，腐蚀建筑物中的金属构件，影响建筑物使用性能，因此，底材处理成为十分关键的一步。防止类似状况发生可采纳相应的底材处理产品来解决该类问题.2、底材处理推举工艺：（1）清里：在墙体抹灰完毕熟化 2-3 周，含水率 10％以下,PH 值 10 以下。清理表面颗粒及疏松的附着物;表面细小的孔洞、凹陷及缝隙用水泥腻子予以补平。（2）底涂：可酌情选择水泥漆、防碱底漆、配色底涂等建筑材涂料。三 、涂刷：1、底涂：清除墙面污物，用砂纸打磨腻子补平缺陷,滚涮或喷底涂。待底涂完全干燥后再开始涂面涂。2、面涂：将重晶石（含硫酸钡 80%以上），通常用的 P。O 32.5 水泥根据 1：1充分搅匀，根据施工需要酌情加入适量的清水（一般不超过 10%）调稀后开始涂刷；涂刷完第一遍后待完全硬干后(最少 2 小时以上）；再开始涂第二遍，在涂刷过程中注意发现有漏底或不均匀的地分随时补刷。3、注意事项：A、涂刷前墙面要干燥，新墙体应超过 21 天养生期，使水泥熟化。B、施工天气条件在相对温度不大于 85%，涂料完成造前气温不低于 5℃两个小时.6、防射线水泥、砂浆及混凝土 利用重晶石具有吸收X 射线的性能，用重晶石制做钡水泥、重晶石砂浆和重晶石混凝土，用 以代替金属铅板屏蔽核反应堆和建造科研、医院防 X射线的建筑物. 钡水泥是以重晶石和粘土为主要原料，经烧结得到以硅酸二钡为主要矿物组成的熟料，再加 适量石膏,共同磨细而成。比重较一般硅酸盐水泥高，可达 4.7～5.2。强度标号为 325～425。由于钡水泥比重大，可与重质集料(如重晶石）配制成均匀、密实的防 X 射线混凝土。 重晶石砂浆是一种容重较大、对 X 射线有阻隔作用的砂浆，一般要求采纳水化热低的硅酸 盐水泥，通常用的水泥∶重晶石粉∶重晶石砂∶粗砂配合比为 1∶0 25∶2 5 ∶1。 重晶石混凝土是一种容重较大，...
