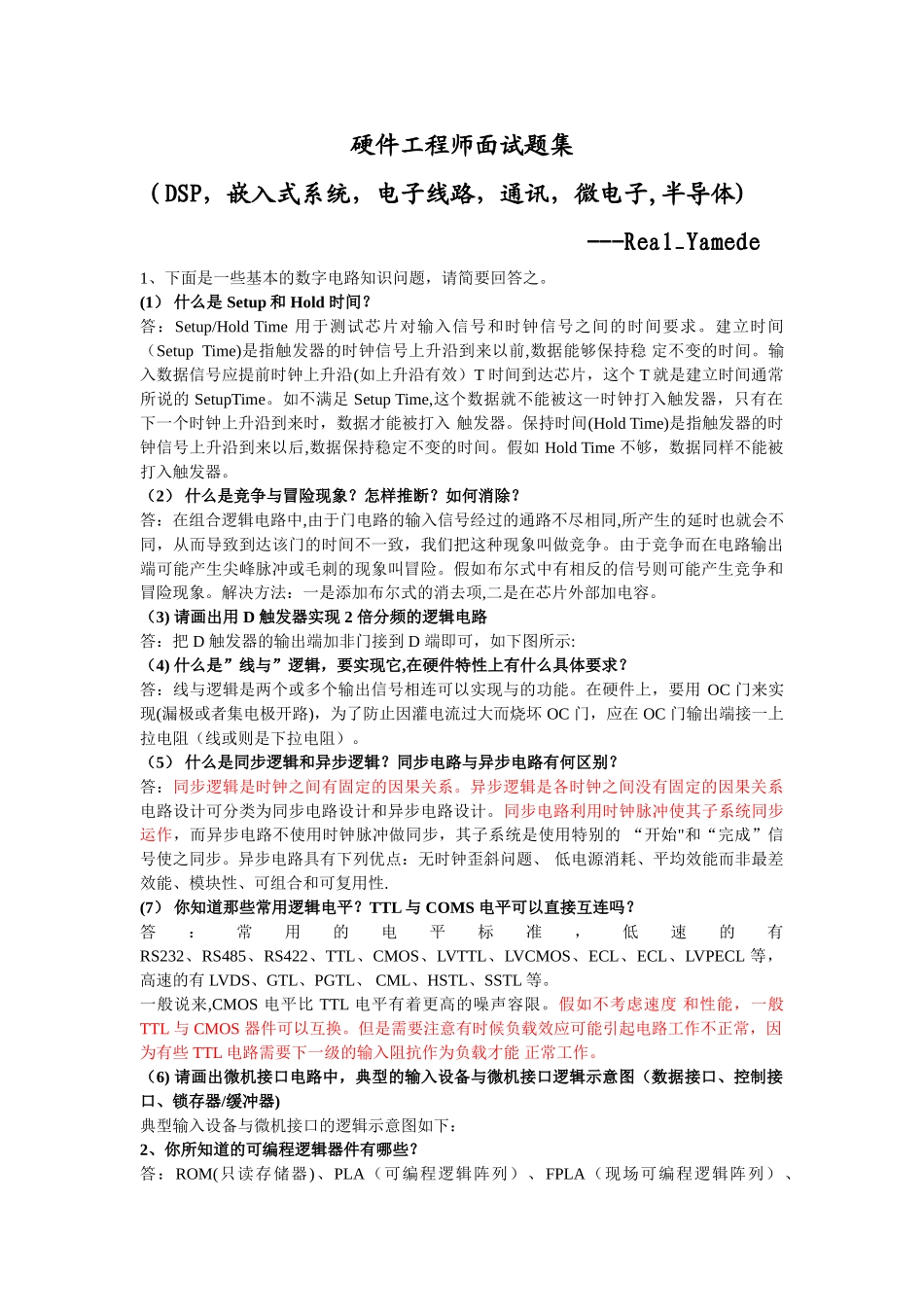

硬件工程师面试题集(DSP,嵌入式系统,电子线路,通讯,微电子,半导体) ---Real_Yamede1、下面是一些基本的数字电路知识问题,请简要回答之。(1) 什么是 Setup 和 Hold 时间?答:Setup/Hold Time 用于测试芯片对输入信号和时钟信号之间的时间要求。建立时间(Setup Time)是指触发器的时钟信号上升沿到来以前,数据能够保持稳 定不变的时间。输入数据信号应提前时钟上升沿(如上升沿有效)T 时间到达芯片,这个 T 就是建立时间通常所说的 SetupTime。如不满足 Setup Time,这个数据就不能被这一时钟打入触发器,只有在下一个时钟上升沿到来时,数据才能被打入 触发器。保持时间(Hold Time)是指触发器的时钟信号上升沿到来以后,数据保持稳定不变的时间。假如 Hold Time 不够,数据同样不能被打入触发器。(2) 什么是竞争与冒险现象?怎样推断?如何消除?答:在组合逻辑电路中,由于门电路的输入信号经过的通路不尽相同,所产生的延时也就会不同,从而导致到达该门的时间不一致,我们把这种现象叫做竞争。由于竞争而在电路输出端可能产生尖峰脉冲或毛刺的现象叫冒险。假如布尔式中有相反的信号则可能产生竞争和冒险现象。解决方法:一是添加布尔式的消去项,二是在芯片外部加电容。(3) 请画出用 D 触发器实现 2 倍分频的逻辑电路答:把 D 触发器的输出端加非门接到 D 端即可,如下图所示:(4) 什么是”线与”逻辑,要实现它,在硬件特性上有什么具体要求? 答:线与逻辑是两个或多个输出信号相连可以实现与的功能。在硬件上,要用 OC 门来实现(漏极或者集电极开路),为了防止因灌电流过大而烧坏 OC 门,应在 OC 门输出端接一上拉电阻(线或则是下拉电阻)。(5) 什么是同步逻辑和异步逻辑?同步电路与异步电路有何区别?答:同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系电路设计可分类为同步电路设计和异步电路设计。同步电路利用时钟脉冲使其子系统同步运作,而异步电路不使用时钟脉冲做同步,其子系统是使用特别的 “开始"和“完成”信号使之同步。异步电路具有下列优点:无时钟歪斜问题、 低电源消耗、平均效能而非最差效能、模块性、可组合和可复用性.(7) 你知道那些常用逻辑电平?TTL 与 COMS 电平可以直接互连吗?答:常用的电平标准,低速的有 RS232、RS485、RS422、TTL、CMOS、LVTTL、LVCMOS、ECL、ECL、LVPECL 等,高速的有 LVDS、GTL、PGTL、 CML、HST...
