秉信蒸汽管道改造施工方案

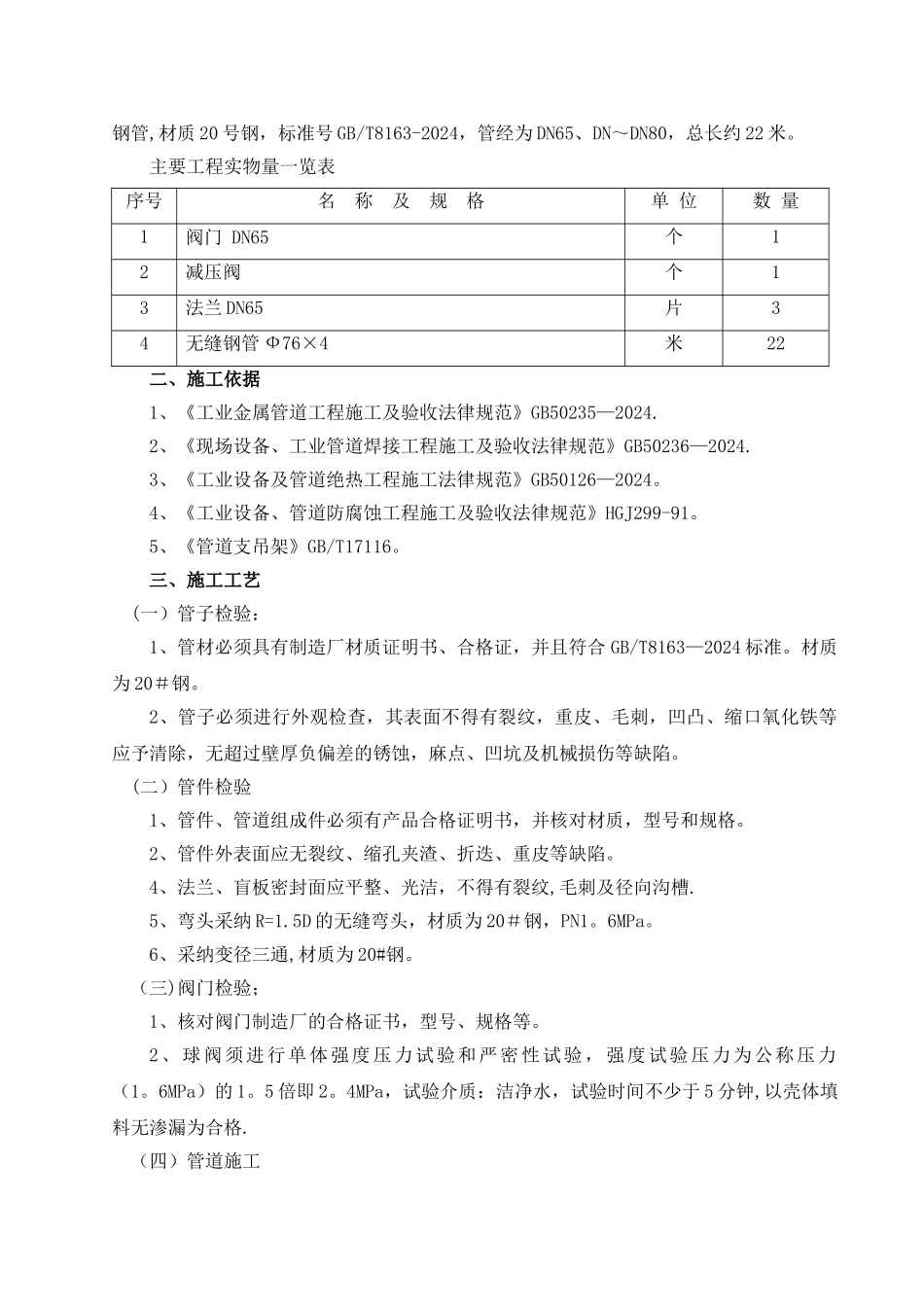

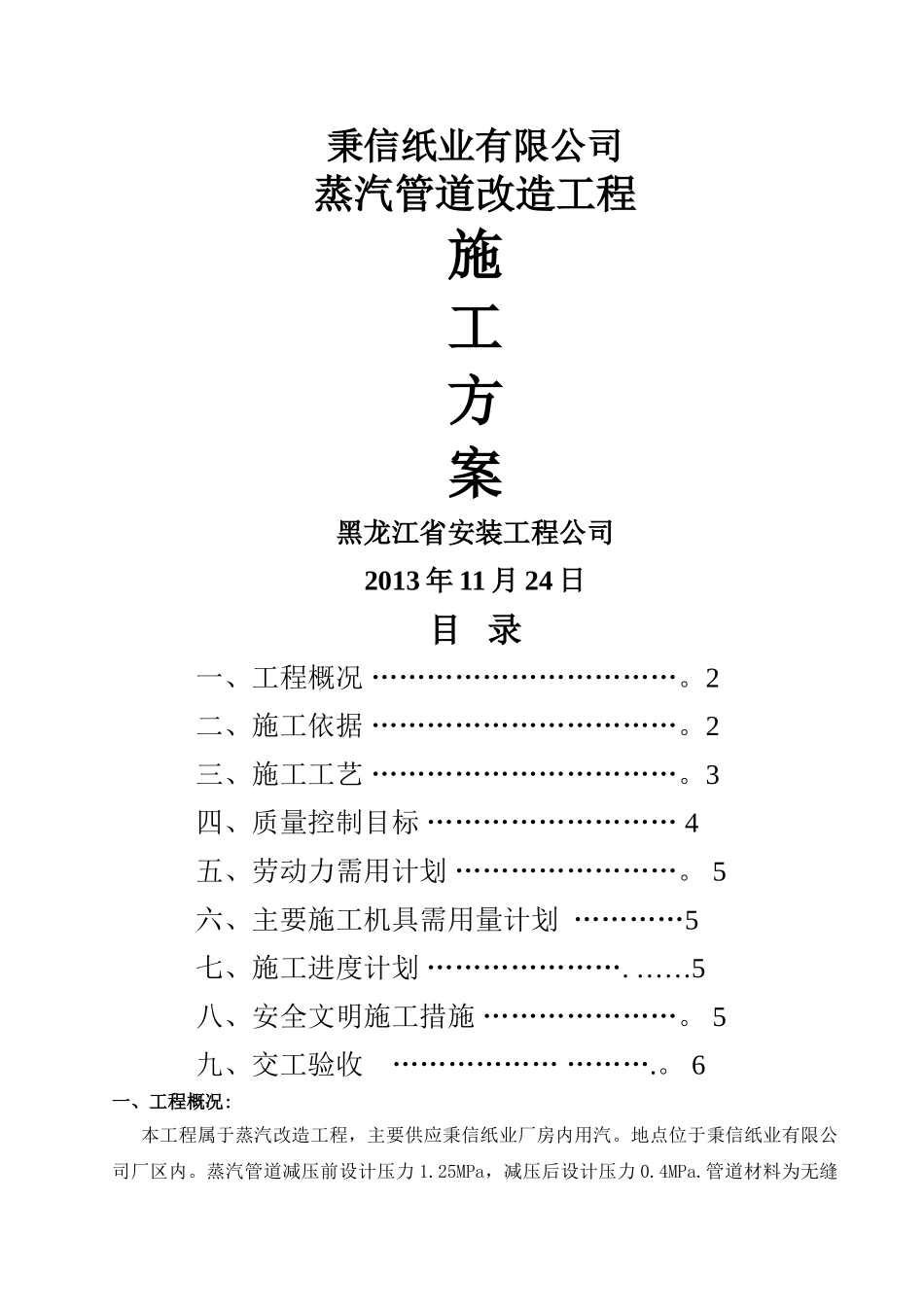

秉信纸业有限公司蒸汽管道改造工程施工方案黑龙江省安装工程公司2013 年 11 月 24 日目 录一、工程概况 ……………………………。2二、施工依据 ……………………………。2三、施工工艺 ……………………………。3四、质量控制目标 ……………………… 4五、劳动力需用计划 ……………………。 5六、主要施工机具需用量计划 …………5七、施工进度计划 …………………. ……5八、安全文明施工措施 …………………。 5九、交工验收 ……………… ……….。 6一、工程概况: 本工程属于蒸汽改造工程，主要供应秉信纸业厂房内用汽。地点位于秉信纸业有限公司厂区内。蒸汽管道减压前设计压力 1.25MPa，减压后设计压力 0.4MPa.管道材料为无缝钢管,材质 20 号钢，标准号 GB/T8163-2024，管经为 DN65、DN～DN80，总长约 22 米。主要工程实物量一览表序号名 称 及 规 格单 位数 量1阀门 DN65个12减压阀个13法兰 DN65片34无缝钢管 Ф76×4米22二、施工依据1、《工业金属管道工程施工及验收法律规范》GB50235—2024.2、《现场设备、工业管道焊接工程施工及验收法律规范》GB50236—2024.3、《工业设备及管道绝热工程施工法律规范》GB50126—2024。4、《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ299-91。5、《管道支吊架》GB/T17116。三、施工工艺(一）管子检验：1、管材必须具有制造厂材质证明书、合格证，并且符合 GB/T8163—2024 标准。材质为 20＃钢。2、管子必须进行外观检查，其表面不得有裂纹，重皮、毛刺，凹凸、缩口氧化铁等应予清除，无超过壁厚负偏差的锈蚀，麻点、凹坑及机械损伤等缺陷。(二）管件检验1、管件、管道组成件必须有产品合格证明书，并核对材质，型号和规格。2、管件外表面应无裂纹、缩孔夹渣、折迭、重皮等缺陷。4、法兰、盲板密封面应平整、光洁，不得有裂纹,毛刺及径向沟槽.5、弯头采纳 R=1.5D 的无缝弯头，材质为 20＃钢，PN1。6MPa。6、采纳变径三通,材质为 20#钢。（三)阀门检验；1、核对阀门制造厂的合格证书，型号、规格等。2、球阀须进行单体强度压力试验和严密性试验，强度试验压力为公称压力（1。6MPa）的 1。5 倍即 2。4MPa，试验介质：洁净水，试验时间不少于 5 分钟,以壳体填料无渗漏为合格.（四）管道施工1、一般注意事项：（1）、管子切割和坡口加工，采纳砂轮机加工，用力不能重，切割表面不得过热变色。（2）、管子切口及坡口质量应符合下列要求，表面应...
