移动通信铁塔工程质量控制

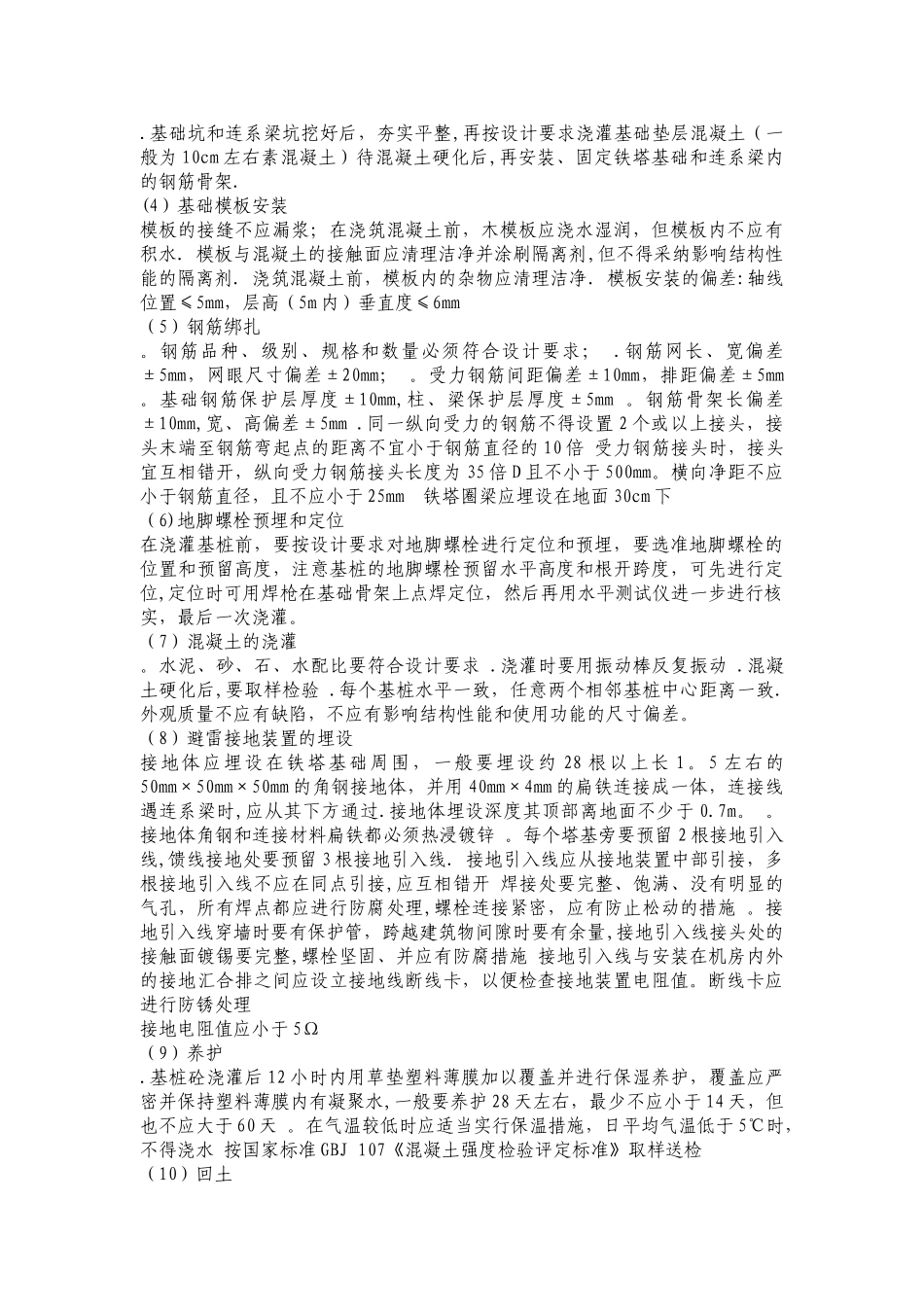

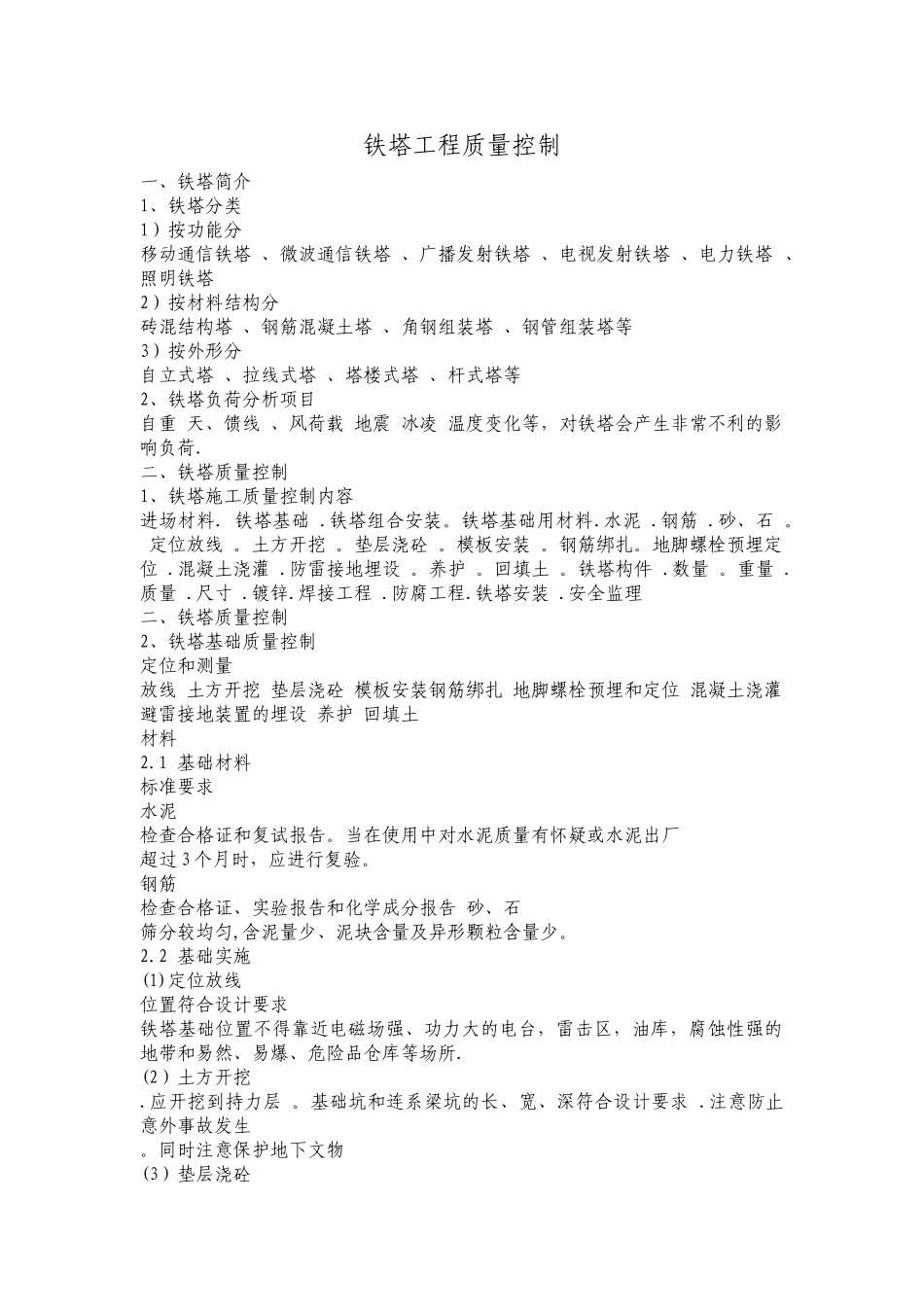

铁塔工程质量控制一、铁塔简介 1、铁塔分类1）按功能分移动通信铁塔 、微波通信铁塔 、广播发射铁塔 、电视发射铁塔 、电力铁塔 、照明铁塔2）按材料结构分砖混结构塔 、钢筋混凝土塔 、角钢组装塔 、钢管组装塔等 3）按外形分 自立式塔 、拉线式塔 、塔楼式塔 、杆式塔等 2、铁塔负荷分析项目 自重 天、馈线 、风荷载 地震 冰凌 温度变化等，对铁塔会产生非常不利的影响负荷. 二、铁塔质量控制 1、铁塔施工质量控制内容 进场材料. 铁塔基础 .铁塔组合安装。铁塔基础用材料.水泥 .钢筋 .砂、石 。 定位放线 。土方开挖 。垫层浇砼 。模板安装 。钢筋绑扎。地脚螺栓预埋定位 .混凝土浇灌 .防雷接地埋设 。养护 。回填土 。铁塔构件 .数量 。重量 .质量 .尺寸 .镀锌.焊接工程 .防腐工程.铁塔安装 .安全监理 二、铁塔质量控制 2、铁塔基础质量控制 定位和测量放线 土方开挖 垫层浇砼 模板安装钢筋绑扎 地脚螺栓预埋和定位 混凝土浇灌 避雷接地装置的埋设 养护 回填土 材料 2.1 基础材料标准要求 水泥 检查合格证和复试报告。当在使用中对水泥质量有怀疑或水泥出厂超过 3 个月时，应进行复验。 钢筋 检查合格证、实验报告和化学成分报告 砂、石 筛分较均匀,含泥量少、泥块含量及异形颗粒含量少。2.2 基础实施(1)定位放线 位置符合设计要求 铁塔基础位置不得靠近电磁场强、功力大的电台，雷击区，油库，腐蚀性强的地带和易然、易爆、危险品仓库等场所. (2）土方开挖 .应开挖到持力层 。基础坑和连系梁坑的长、宽、深符合设计要求 .注意防止意外事故发生 。同时注意保护地下文物 (3）垫层浇砼 .基础坑和连系梁坑挖好后，夯实平整,再按设计要求浇灌基础垫层混凝土（一般为 10cm 左右素混凝土）待混凝土硬化后,再安装、固定铁塔基础和连系梁内的钢筋骨架. (4）基础模板安装 模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水. 模板与混凝土的接触面应清理洁净并涂刷隔离剂,但不得采纳影响结构性能的隔离剂. 浇筑混凝土前，模板内的杂物应清理洁净. 模板安装的偏差:轴线位置≤5mm，层高（5m 内）垂直度≤6mm （5）钢筋绑扎 。钢筋品种、级别、规格和数量必须符合设计要求； .钢筋网长、宽偏差±5mm，网眼尺寸偏差±20mm； 。受力钢筋间距偏差±10mm，排距偏差±5mm 。基础钢筋保护层厚度±10mm,柱、梁保护层厚度±5mm 。钢筋骨架长...
