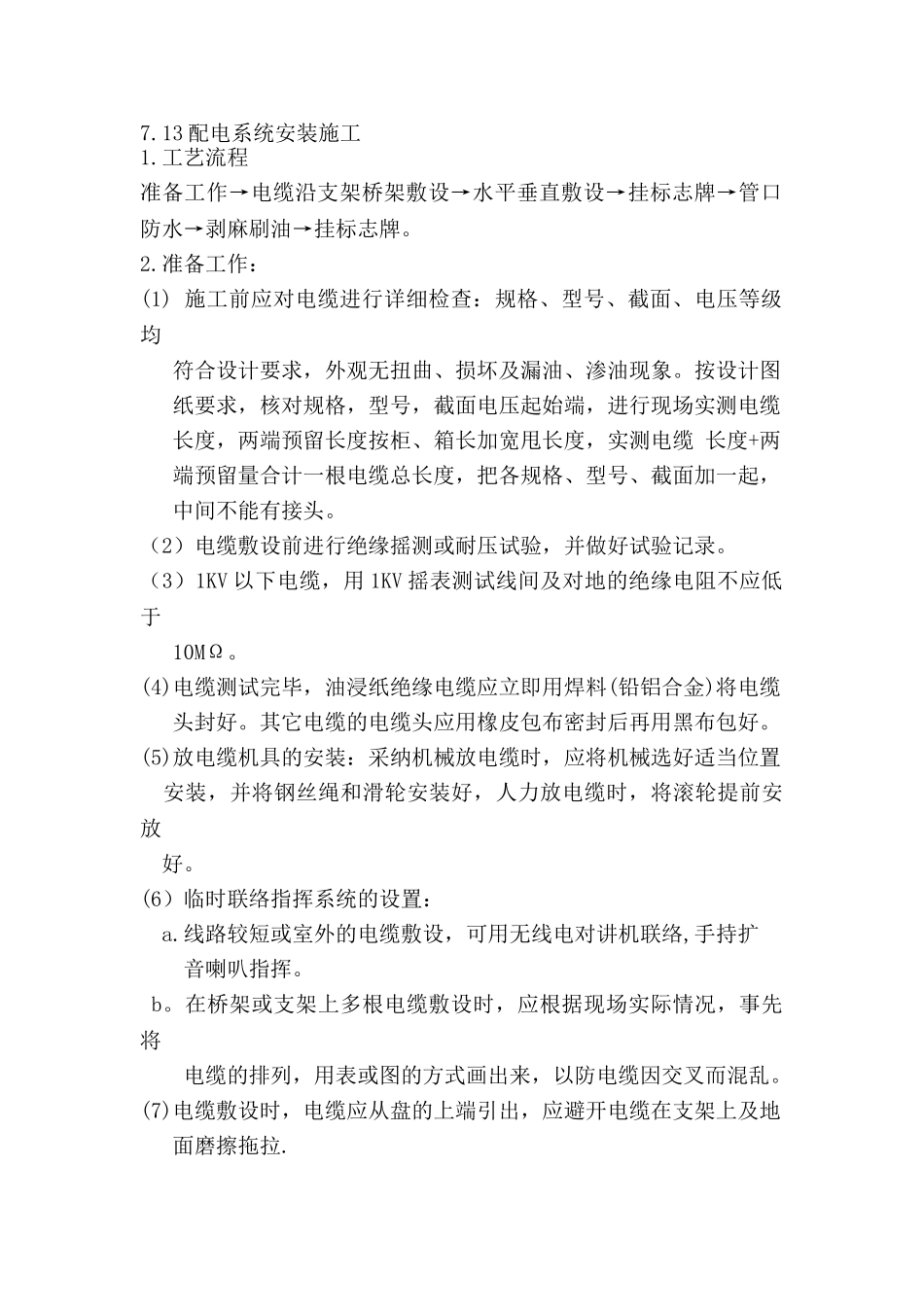

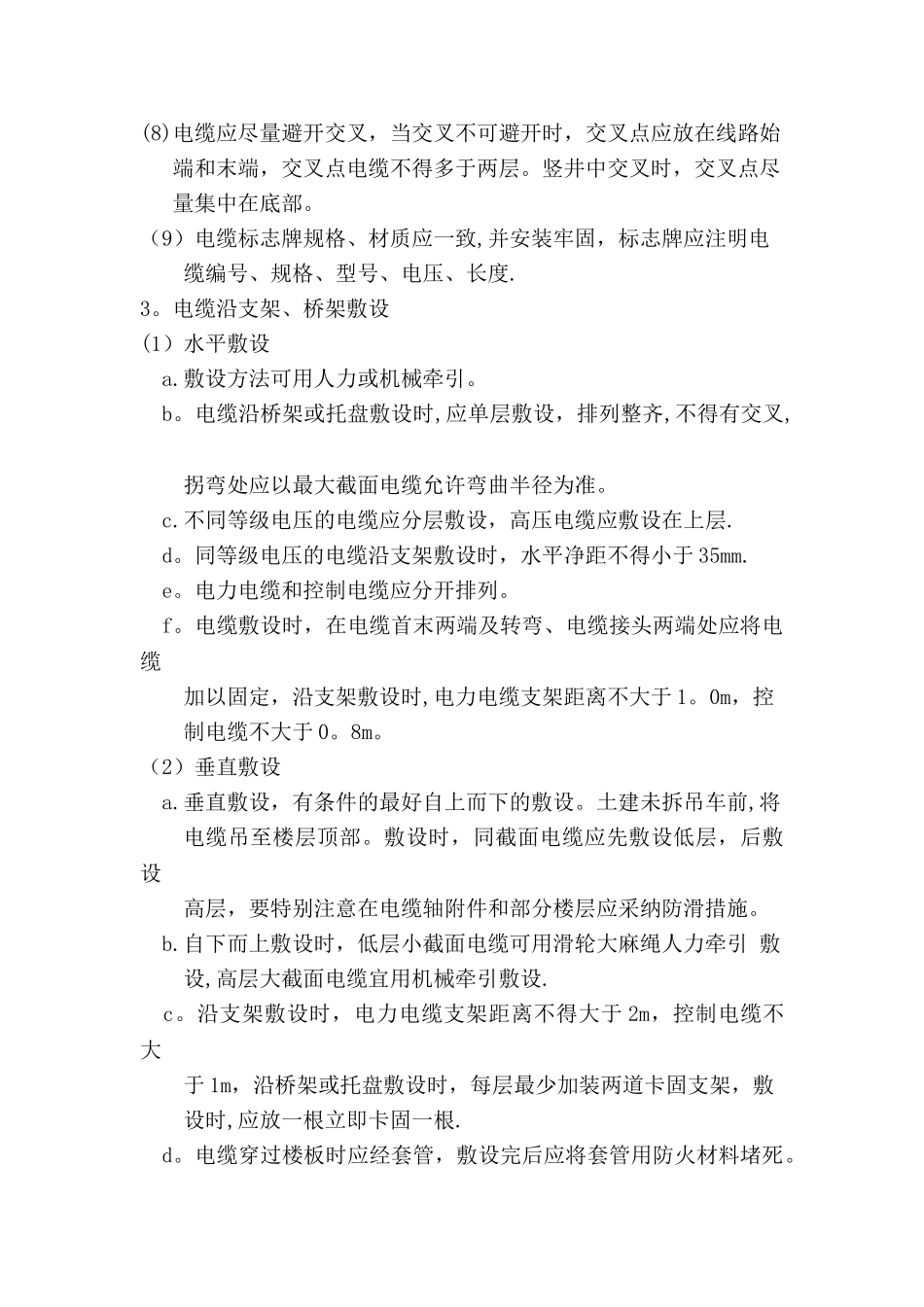

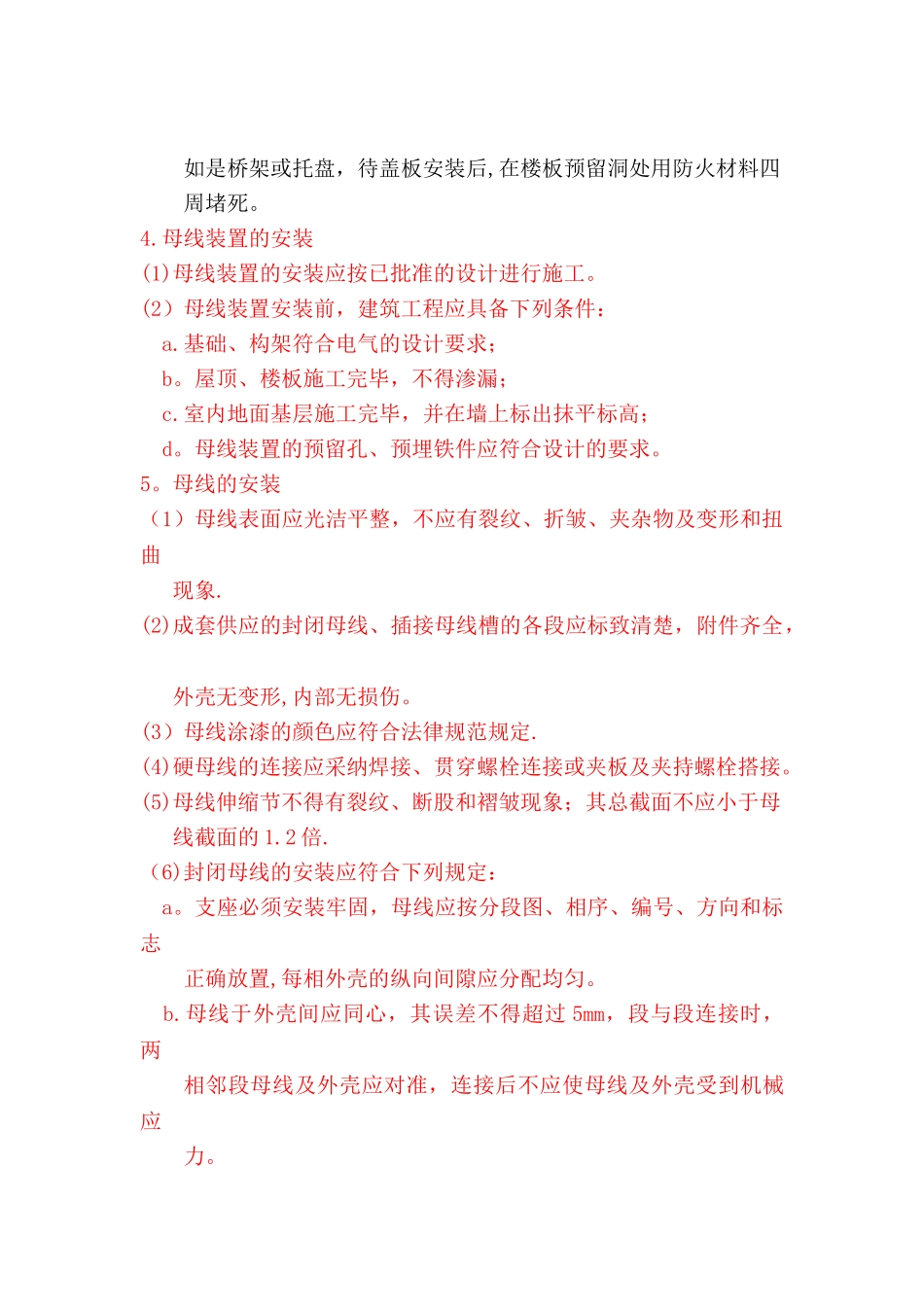

7.13 配电系统安装施工1.工艺流程准备工作→电缆沿支架桥架敷设→水平垂直敷设→挂标志牌→管口防水→剥麻刷油→挂标志牌。2.准备工作：(1) 施工前应对电缆进行详细检查：规格、型号、截面、电压等级均 符合设计要求，外观无扭曲、损坏及漏油、渗油现象。按设计图 纸要求，核对规格，型号，截面电压起始端，进行现场实测电缆 长度，两端预留长度按柜、箱长加宽甩长度，实测电缆 长度+两 端预留量合计一根电缆总长度，把各规格、型号、截面加一起， 中间不能有接头。（2）电缆敷设前进行绝缘摇测或耐压试验，并做好试验记录。（3）1KV 以下电缆，用 1KV 摇表测试线间及对地的绝缘电阻不应低于 10MΩ。(4)电缆测试完毕，油浸纸绝缘电缆应立即用焊料(铅铝合金)将电缆 头封好。其它电缆的电缆头应用橡皮包布密封后再用黑布包好。(5)放电缆机具的安装：采纳机械放电缆时，应将机械选好适当位置 安装，并将钢丝绳和滑轮安装好，人力放电缆时，将滚轮提前安放 好。(6）临时联络指挥系统的设置： a.线路较短或室外的电缆敷设，可用无线电对讲机联络,手持扩 音喇叭指挥。 b。在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将 电缆的排列，用表或图的方式画出来，以防电缆因交叉而混乱。(7)电缆敷设时，电缆应从盘的上端引出，应避开电缆在支架上及地 面磨擦拖拉.(8)电缆应尽量避开交叉，当交叉不可避开时，交叉点应放在线路始 端和末端，交叉点电缆不得多于两层。竖井中交叉时，交叉点尽 量集中在底部。（9）电缆标志牌规格、材质应一致,并安装牢固，标志牌应注明电 缆编号、规格、型号、电压、长度.3。电缆沿支架、桥架敷设(1）水平敷设 a.敷设方法可用人力或机械牵引。 b。电缆沿桥架或托盘敷设时,应单层敷设，排列整齐,不得有交叉, 拐弯处应以最大截面电缆允许弯曲半径为准。 c.不同等级电压的电缆应分层敷设，高压电缆应敷设在上层. d。同等级电压的电缆沿支架敷设时，水平净距不得小于 35mm. e。电力电缆和控制电缆应分开排列。 f。电缆敷设时，在电缆首末两端及转弯、电缆接头两端处应将电缆加以固定，沿支架敷设时,电力电缆支架距离不大于 1。0m，控制电缆不大于 0。8m。（2）垂直敷设 a.垂直敷设，有条件的最好自上而下的敷设。土建未拆吊车前,将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意在电缆轴附件和部分楼层应采纳防滑措施。 b.自下而上敷设时，低层小截面电缆...
