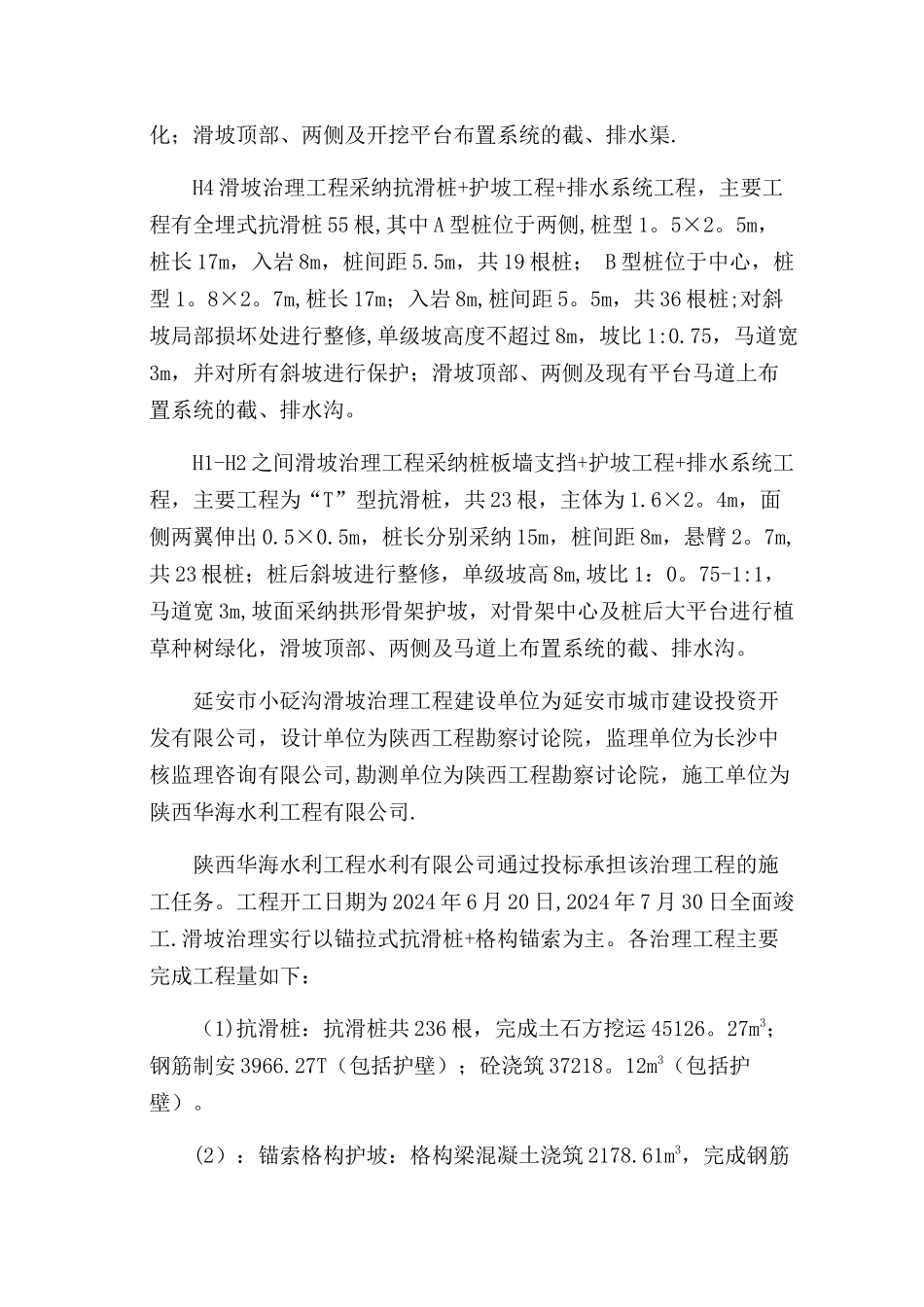

延安市小砭沟滑坡治理工程竣 工 自 评 报 告工 程 名 称: 延安市小砭沟滑坡治理工程 H3 标段 施 工 单 位 名 称 ： 陕西华海水利工程有限公司 编 制 人 ： 审 核 人 ： 审 批 人 : 2024 年 8 月 10 日一、工程建设概况和合同履行情况：1、工程概况延安市小砭沟安置小区滑坡治理工程位于小砭沟沟口一带，行政区划隶属桥儿沟镇管辖。地理坐标为：109°26′25″—109°27′01″，北纬 36°36′13″—36°36′55″.滑坡发生于小砭沟西侧斜坡上,项目区北接枣园路，西距枣园革命旧址 2km，东距延安大学约 1。5km，北距延安北高速收费站 5km。交通便利。根据滑坡特征与地形地质条件，滑坡主要分成五大部分：H1、H2、H3、H4、H1—H2。H1 滑坡治理工程采纳削坡工程+锚拉式抗滑桩+护坡工程+坡体系统排水工程，主要工程有总削坡方量 143523.2m³，锚索抗滑桩 46根，其中 A 型桩 2×3。6m,B 型桩 2。3×3。6m 及 C 型为“T” 型截面，主体 2×3.6m，面侧两翼伸出 0.5×0.5m,桩长分别采纳 21m～24m;桩间距均为 6m，抗滑桩上布置锚索，各排锚索间距为 2m;桩后斜坡进行整修,单级坡高 8-11m，坡比 1:0.5，马道宽 3.4—5。5m，采纳锚索格构护坡；原有坡型保持不变，采纳锚索格构及拱形骨架分段进行护坡,锚索格构及混凝土格构间距均为 3m,锚索格构断面为400×400mm，对拱形骨架中心进行植草绿化,同时在抗滑桩后侧大平台上植树绿化；滑坡顶部、两侧及马道布置系统的截、排水渠。H2 滑坡治理工程采纳削坡工程+锚拉式抗滑桩+护坡工程+排水系统工程，主要工程有总削坡方量 83559。05m³，锚索抗滑桩 70 根，其中在 H2 中心区域内布置锚索抗滑桩(C 型桩），桩型 2。4×3.6m,桩长 20m，桩间距 6m，抗滑桩上布置双排锚索，每排锚索 2 束，锚索间距为 2m，长度分别为 34m 及 29m,锚固长度分别为 11m、10m，共设置 35 根抗滑桩；侧部布置锚索抗滑桩(D 型桩)，桩型 2×3.6m,桩长20m；桩间距 6m，抗滑桩上布置单排锚索，共 2 束，锚索间距为 2m，长度分别为 34m 及 29m,锚固长度分别为 11m、10m，共设置 13 根抗滑桩；H2 以外区域内布置全埋式抗滑桩（B 型桩），桩型 2.4×3.6m,桩长 24m，桩间距 6m，共设置 13 根抗滑桩；两侧布置全埋式抗滑桩（A 型桩），桩型 2。0×3。5m,桩长 24m，桩间距 6m，共设置 9 根抗滑桩;对现有边坡进行整修，单级坡高 8m，坡比 1:0。...
