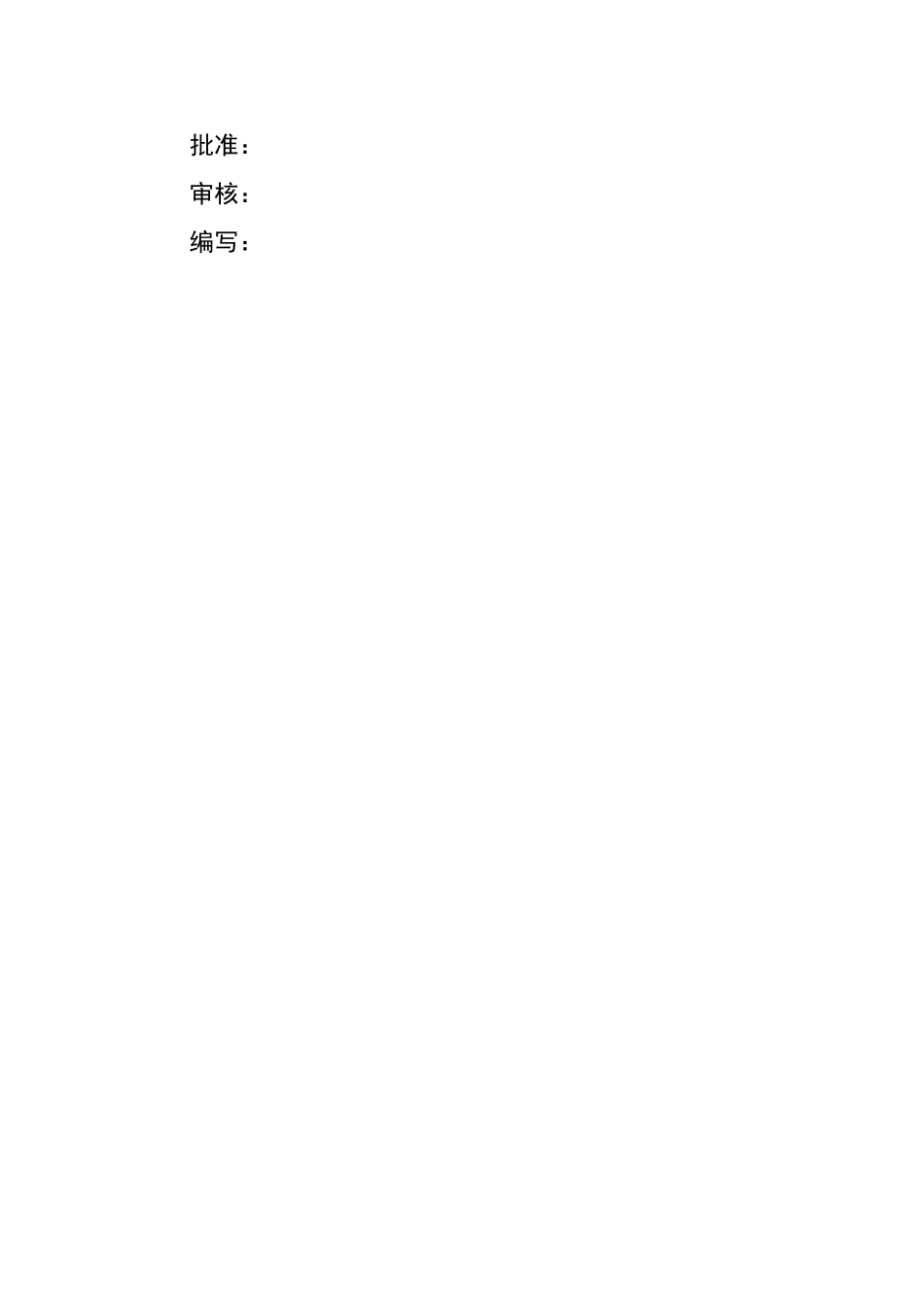

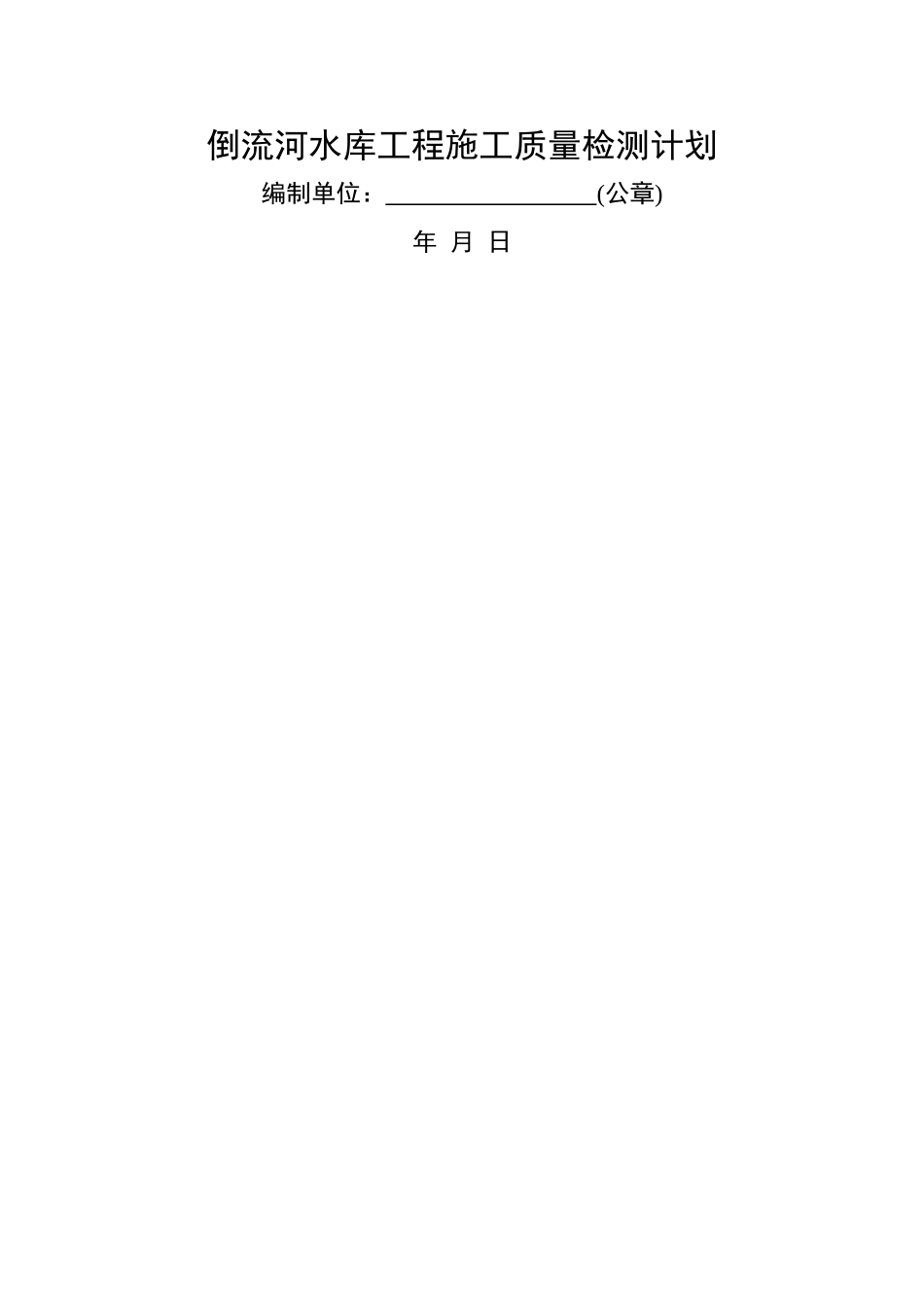

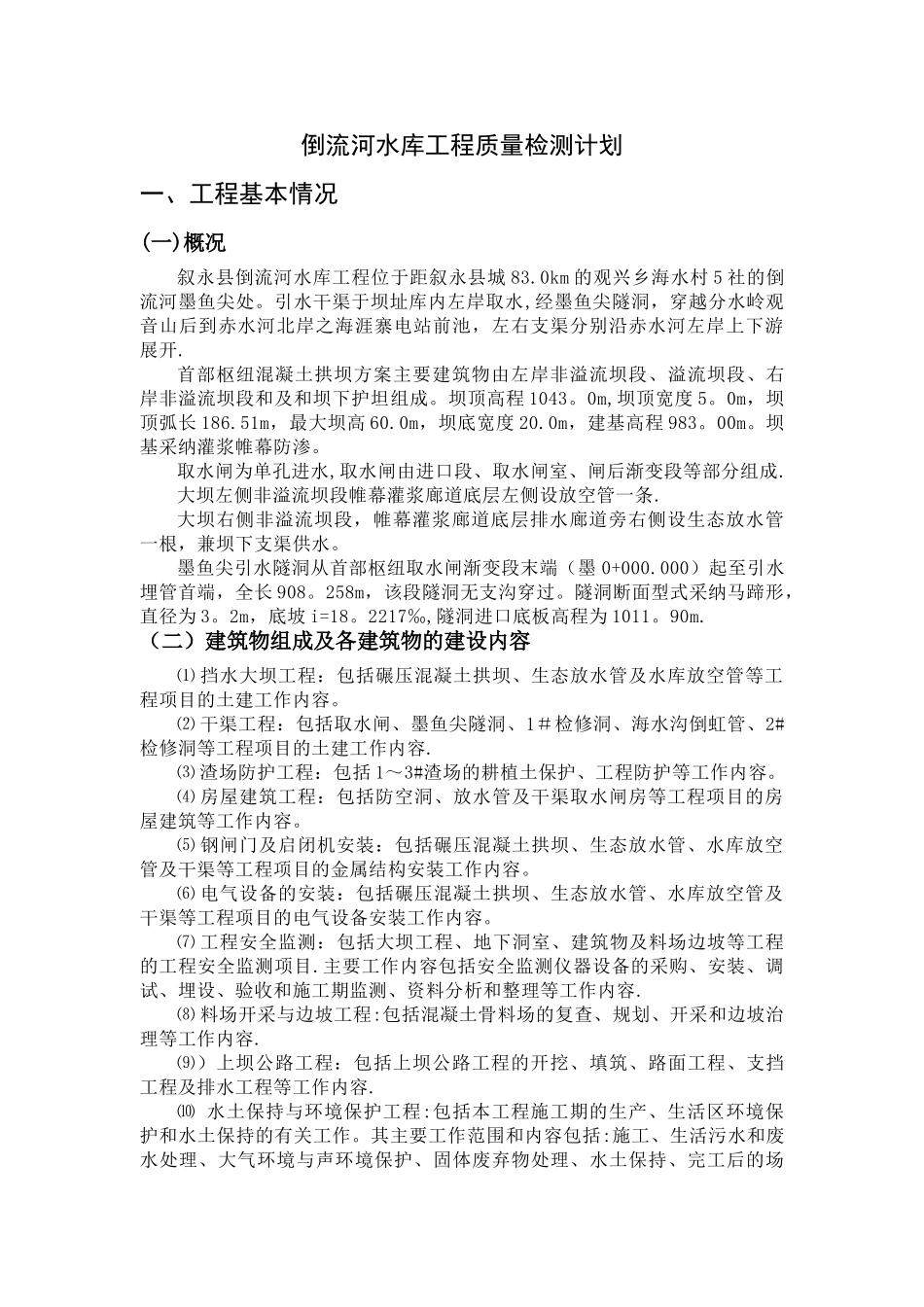

倒流河水库工程施工质量检测计划编制单位： (公章)年 月 日批准：审核：编写：倒流河水库工程质量检测计划一、工程基本情况(一)概况叙永县倒流河水库工程位于距叙永县城 83.0km 的观兴乡海水村 5 社的倒流河墨鱼尖处。引水干渠于坝址库内左岸取水,经墨鱼尖隧洞，穿越分水岭观音山后到赤水河北岸之海涯寨电站前池，左右支渠分别沿赤水河左岸上下游展开.首部枢纽混凝土拱坝方案主要建筑物由左岸非溢流坝段、溢流坝段、右岸非溢流坝段和及和坝下护坦组成。坝顶高程 1043。0m,坝顶宽度 5。0m，坝顶弧长 186.51m，最大坝高 60.0m，坝底宽度 20.0m，建基高程 983。00m。坝基采纳灌浆帷幕防渗。取水闸为单孔进水,取水闸由进口段、取水闸室、闸后渐变段等部分组成.大坝左侧非溢流坝段帷幕灌浆廊道底层左侧设放空管一条.大坝右侧非溢流坝段，帷幕灌浆廊道底层排水廊道旁右侧设生态放水管一根，兼坝下支渠供水。墨鱼尖引水隧洞从首部枢纽取水闸渐变段末端（墨 0+000.000）起至引水埋管首端，全长 908。258m，该段隧洞无支沟穿过。隧洞断面型式采纳马蹄形，直径为 3。2m，底坡 i=18。2217‰,隧洞进口底板高程为 1011。90m.（二）建筑物组成及各建筑物的建设内容⑴ 挡水大坝工程：包括碾压混凝土拱坝、生态放水管及水库放空管等工程项目的土建工作内容。⑵ 干渠工程：包括取水闸、墨鱼尖隧洞、1＃检修洞、海水沟倒虹管、2#检修洞等工程项目的土建工作内容.⑶ 渣场防护工程：包括 1～3#渣场的耕植土保护、工程防护等工作内容。⑷ 房屋建筑工程：包括防空洞、放水管及干渠取水闸房等工程项目的房屋建筑等工作内容。⑸ 钢闸门及启闭机安装：包括碾压混凝土拱坝、生态放水管、水库放空管及干渠等工程项目的金属结构安装工作内容。⑹ 电气设备的安装：包括碾压混凝土拱坝、生态放水管、水库放空管及干渠等工程项目的电气设备安装工作内容。⑺ 工程安全监测：包括大坝工程、地下洞室、建筑物及料场边坡等工程的工程安全监测项目.主要工作内容包括安全监测仪器设备的采购、安装、调试、埋设、验收和施工期监测、资料分析和整理等工作内容.⑻ 料场开采与边坡工程:包括混凝土骨料场的复查、规划、开采和边坡治理等工作内容.⑼）上坝公路工程：包括上坝公路工程的开挖、填筑、路面工程、支挡工程及排水工程等工作内容.⑽ 水土保持与环境保护工程:包括本工程施工期的生产、生活区环境保护和水土保持的有关工作。其主要工作范围和内容包括:施工...
