第三章数控车床基本操作教案

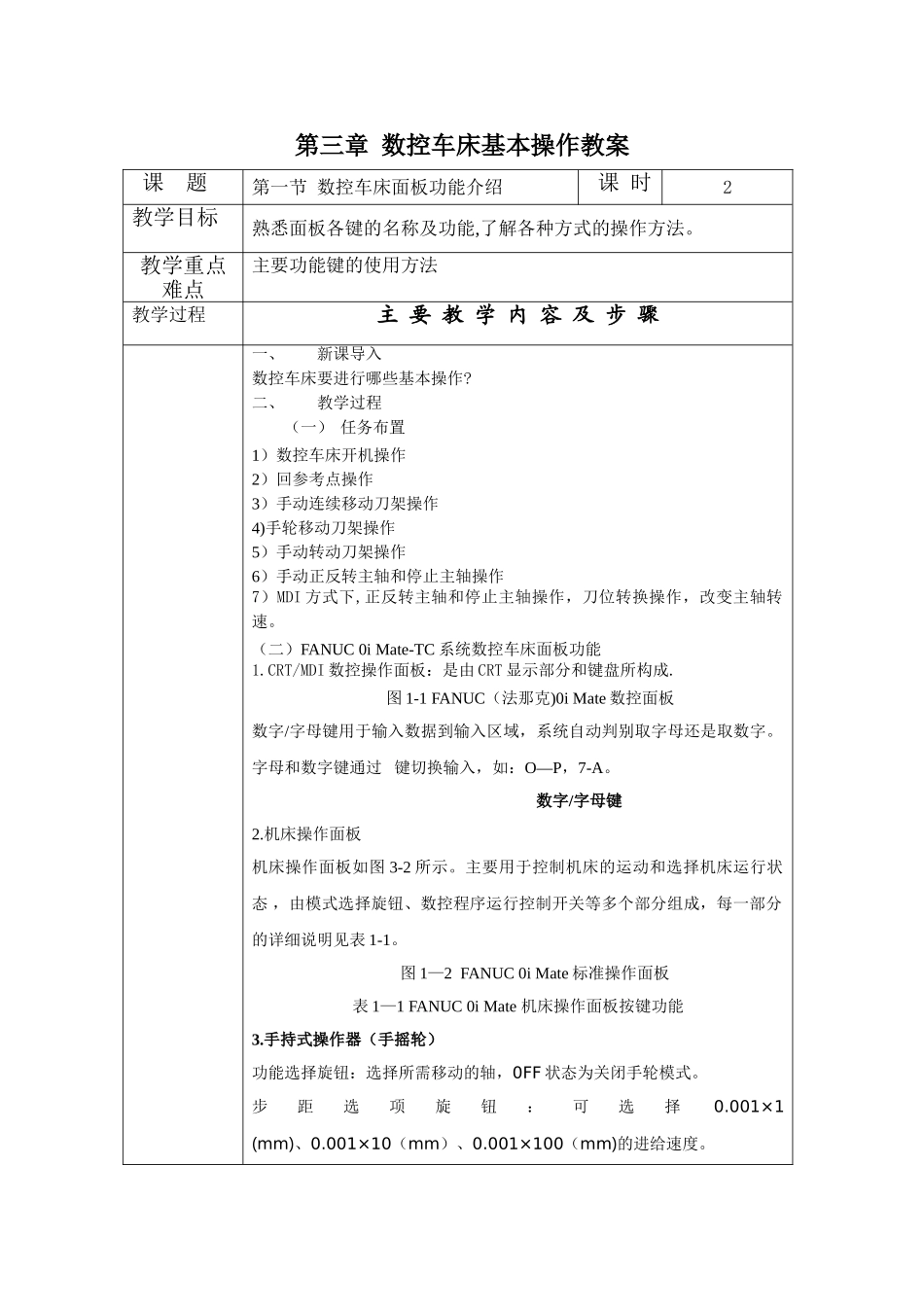

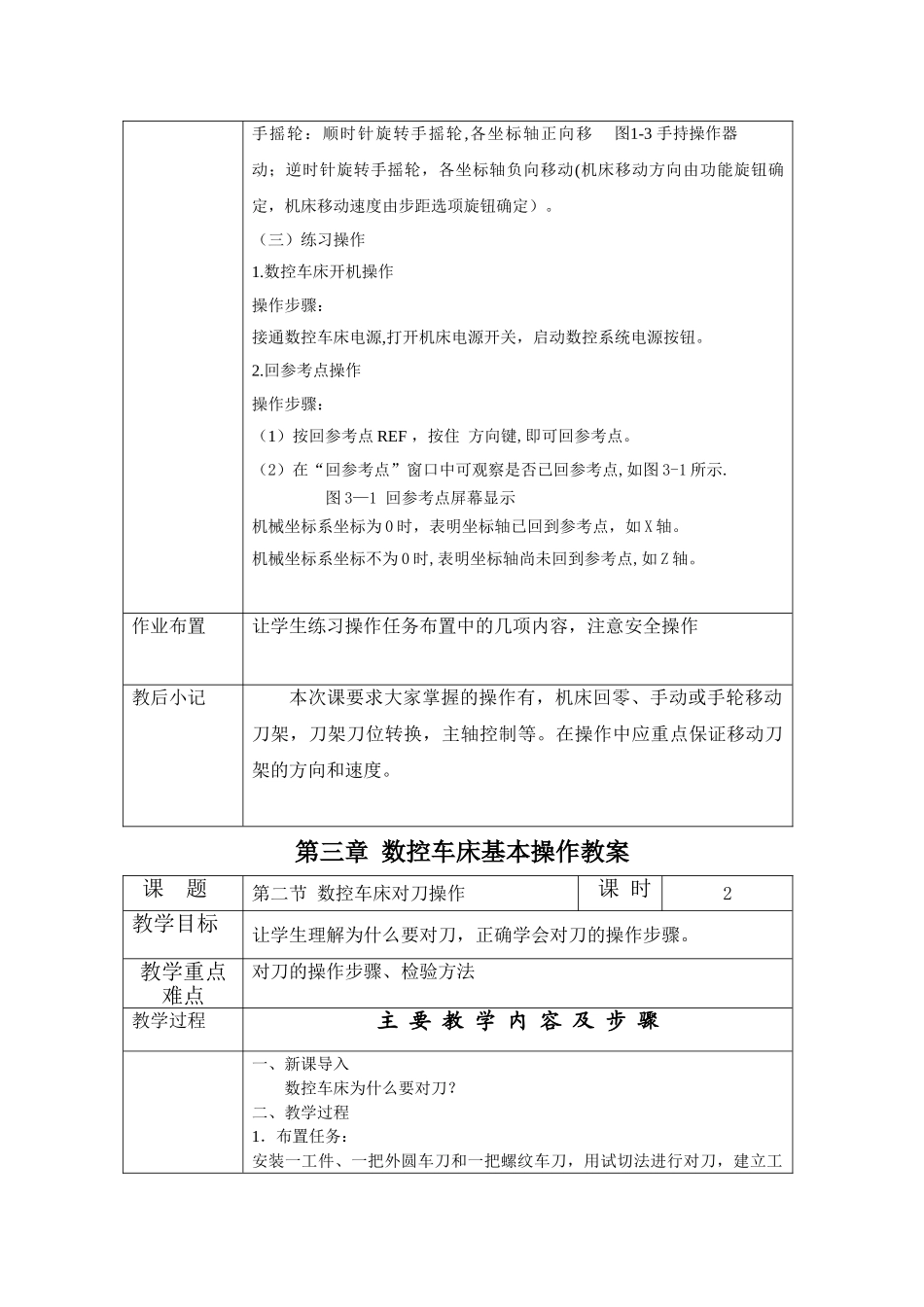

第三章 数控车床基本操作教案课 题第一节 数控车床面板功能介绍课 时2教学目标熟悉面板各键的名称及功能,了解各种方式的操作方法。教学重点难点主要功能键的使用方法教学过程主 要 教 学 内 容 及 步 骤一、新课导入数控车床要进行哪些基本操作?二、教学过程（一） 任务布置1）数控车床开机操作2）回参考点操作3）手动连续移动刀架操作4)手轮移动刀架操作5）手动转动刀架操作6）手动正反转主轴和停止主轴操作7）MDI 方式下,正反转主轴和停止主轴操作，刀位转换操作，改变主轴转速。（二）FANUC 0i Mate-TC 系统数控车床面板功能1.CRT/MDI 数控操作面板：是由 CRT 显示部分和键盘所构成. 图 1-1 FANUC（法那克)0i Mate 数控面板数字/字母键用于输入数据到输入区域，系统自动判别取字母还是取数字。字母和数字键通过 键切换输入，如：O—P，7-A。 数字/字母键2.机床操作面板机床操作面板如图 3-2 所示。主要用于控制机床的运动和选择机床运行状态 ，由模式选择旋钮、数控程序运行控制开关等多个部分组成，每一部分的详细说明见表 1-1。图 1—2 FANUC 0i Mate 标准操作面板表 1—1 FANUC 0i Mate 机床操作面板按键功能3.手持式操作器（手摇轮） 功能选择旋钮：选择所需移动的轴，0FF 状态为关闭手轮模式。步距选项旋钮：可选择0.001×1(mm)、0.001×10（mm）、0.001×100（mm)的进给速度。手摇轮：顺时针旋转手摇轮,各坐标轴正向移动；逆时针旋转手摇轮，各坐标轴负向移动(机床移动方向由功能旋钮确定，机床移动速度由步距选项旋钮确定）。 （三）练习操作1.数控车床开机操作操作步骤：接通数控车床电源,打开机床电源开关，启动数控系统电源按钮。2.回参考点操作操作步骤：（1）按回参考点 REF ，按住 方向键,即可回参考点。（2）在“回参考点”窗口中可观察是否已回参考点,如图 3-1 所示.图 3—1 回参考点屏幕显示机械坐标系坐标为 0 时，表明坐标轴已回到参考点，如 X 轴。机械坐标系坐标不为 0 时,表明坐标轴尚未回到参考点,如 Z 轴。作业布置让学生练习操作任务布置中的几项内容，注意安全操作教后小记本次课要求大家掌握的操作有，机床回零、手动或手轮移动刀架，刀架刀位转换，主轴控制等。在操作中应重点保证移动刀架的方向和速度。第三章 数控车床基本操作教案课 题第二节 数控车床对刀操作课 时2教学目标让学生理解为什么要对刀，正确学会对刀的操作步骤。教学重点难点对刀...
