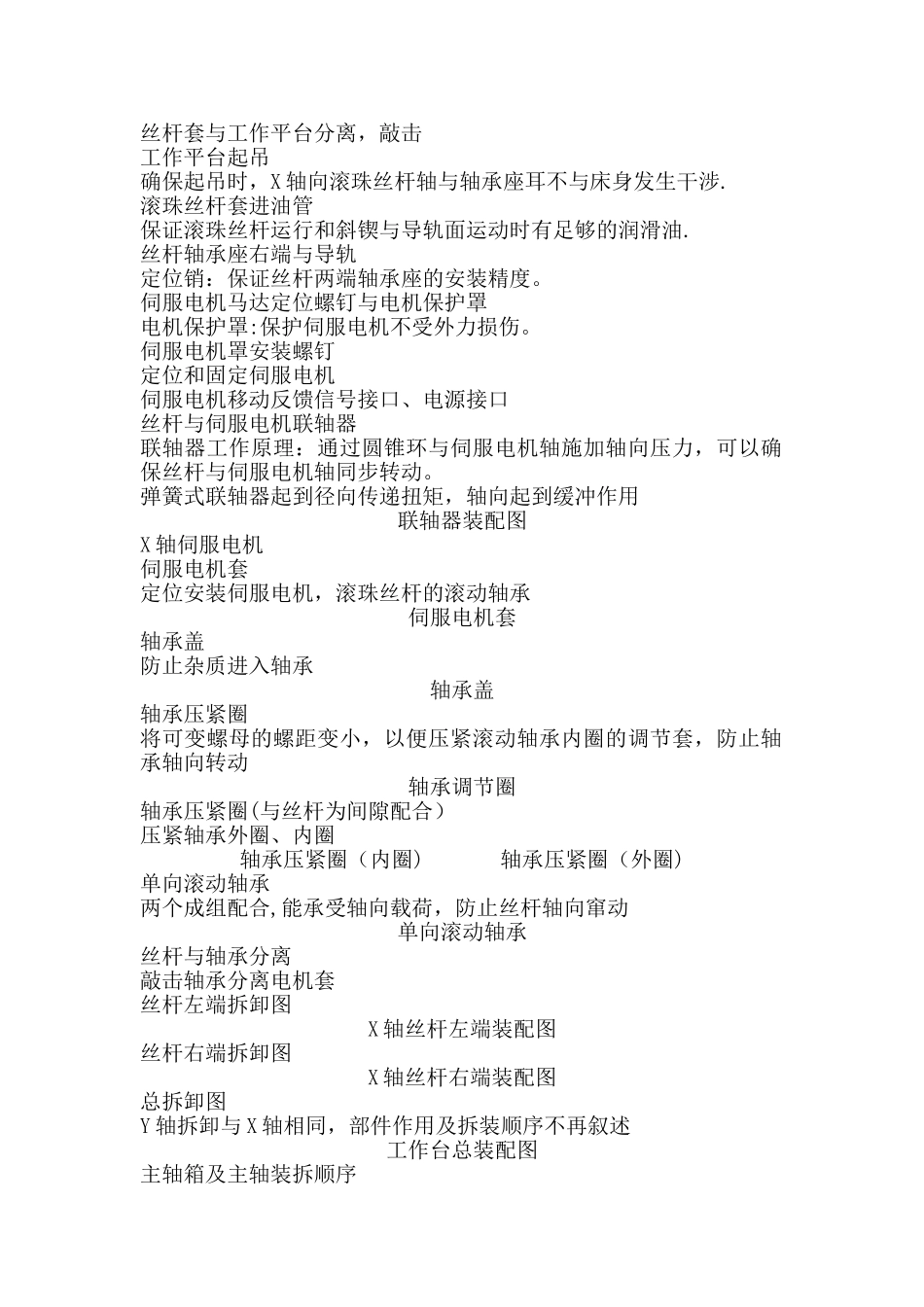

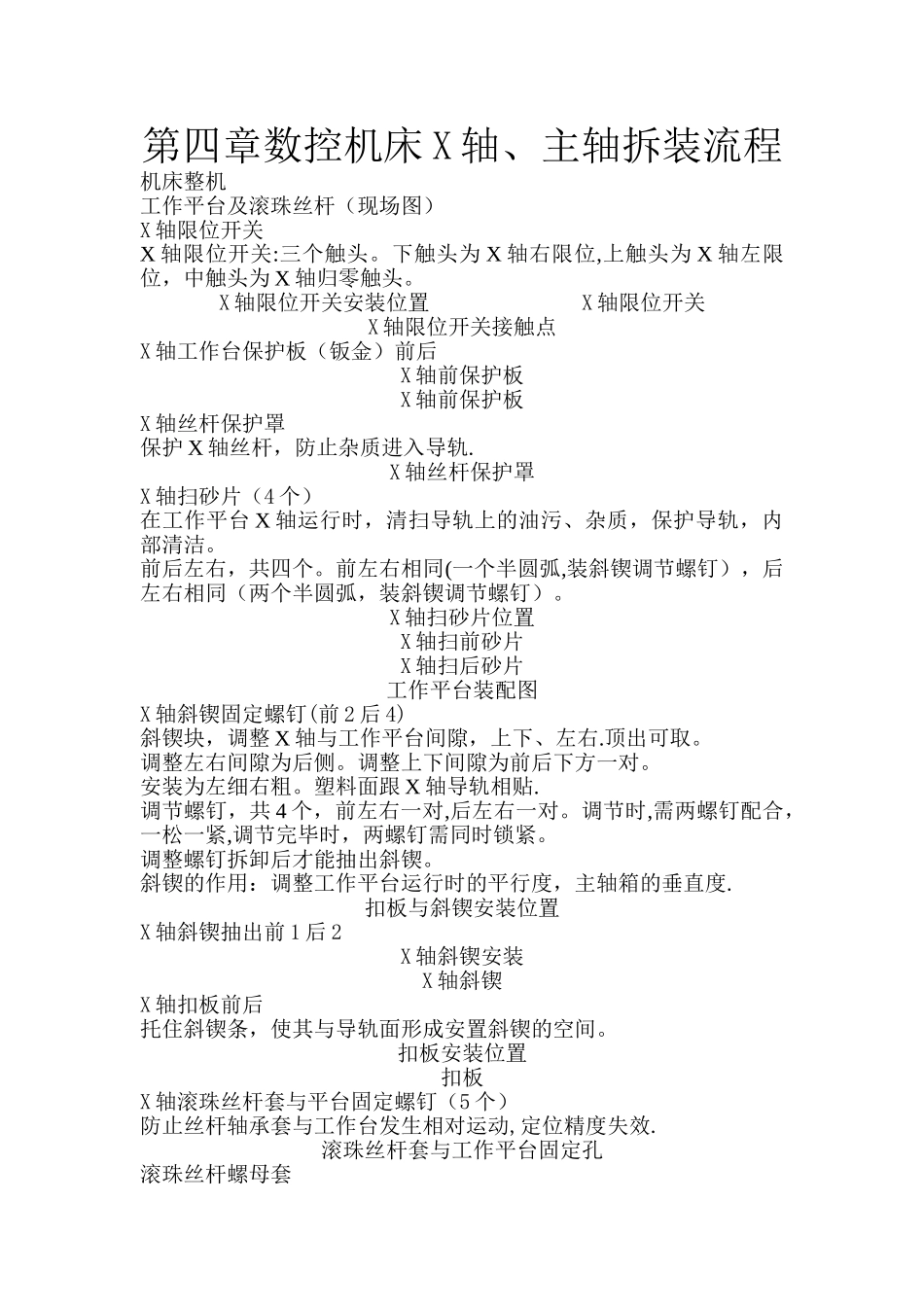

第四章数控机床 X 轴、主轴拆装流程机床整机工作平台及滚珠丝杆（现场图）X 轴限位开关X 轴限位开关:三个触头。下触头为 X 轴右限位,上触头为 X 轴左限位，中触头为 X 轴归零触头。X 轴限位开关安装位置 X 轴限位开关X 轴限位开关接触点X 轴工作台保护板（钣金）前后X 轴前保护板X 轴前保护板X 轴丝杆保护罩保护 X 轴丝杆，防止杂质进入导轨.X 轴丝杆保护罩X 轴扫砂片（4 个）在工作平台 X 轴运行时，清扫导轨上的油污、杂质，保护导轨，内部清洁。前后左右，共四个。前左右相同(一个半圆弧,装斜锲调节螺钉），后左右相同（两个半圆弧，装斜锲调节螺钉）。X 轴扫砂片位置X 轴扫前砂片X 轴扫后砂片工作平台装配图X 轴斜锲固定螺钉(前 2 后 4)斜锲块，调整 X 轴与工作平台间隙，上下、左右.顶出可取。调整左右间隙为后侧。调整上下间隙为前后下方一对。安装为左细右粗。塑料面跟 X 轴导轨相贴.调节螺钉，共 4 个，前左右一对,后左右一对。调节时,需两螺钉配合，一松一紧,调节完毕时，两螺钉需同时锁紧。调整螺钉拆卸后才能抽出斜锲。斜锲的作用：调整工作平台运行时的平行度，主轴箱的垂直度.扣板与斜锲安装位置X 轴斜锲抽出前 1 后 2X 轴斜锲安装X 轴斜锲X 轴扣板前后托住斜锲条，使其与导轨面形成安置斜锲的空间。扣板安装位置扣板X 轴滚珠丝杆套与平台固定螺钉（5 个）防止丝杆轴承套与工作台发生相对运动,定位精度失效.滚珠丝杆套与工作平台固定孔滚珠丝杆螺母套丝杆套与工作平台分离，敲击工作平台起吊确保起吊时，X 轴向滚珠丝杆轴与轴承座耳不与床身发生干涉.滚珠丝杆套进油管保证滚珠丝杆运行和斜锲与导轨面运动时有足够的润滑油.丝杆轴承座右端与导轨定位销：保证丝杆两端轴承座的安装精度。伺服电机马达定位螺钉与电机保护罩电机保护罩:保护伺服电机不受外力损伤。伺服电机罩安装螺钉定位和固定伺服电机伺服电机移动反馈信号接口、电源接口丝杆与伺服电机联轴器联轴器工作原理：通过圆锥环与伺服电机轴施加轴向压力，可以确保丝杆与伺服电机轴同步转动。弹簧式联轴器起到径向传递扭矩，轴向起到缓冲作用联轴器装配图X 轴伺服电机伺服电机套定位安装伺服电机，滚珠丝杆的滚动轴承伺服电机套轴承盖防止杂质进入轴承轴承盖轴承压紧圈将可变螺母的螺距变小，以便压紧滚动轴承内圈的调节套，防止轴承轴向转动轴承调节圈轴承压紧圈(与丝杆为间隙配合）压紧轴承外圈、内圈轴承压紧圈（内圈) 轴...
