筏板基础施工工艺

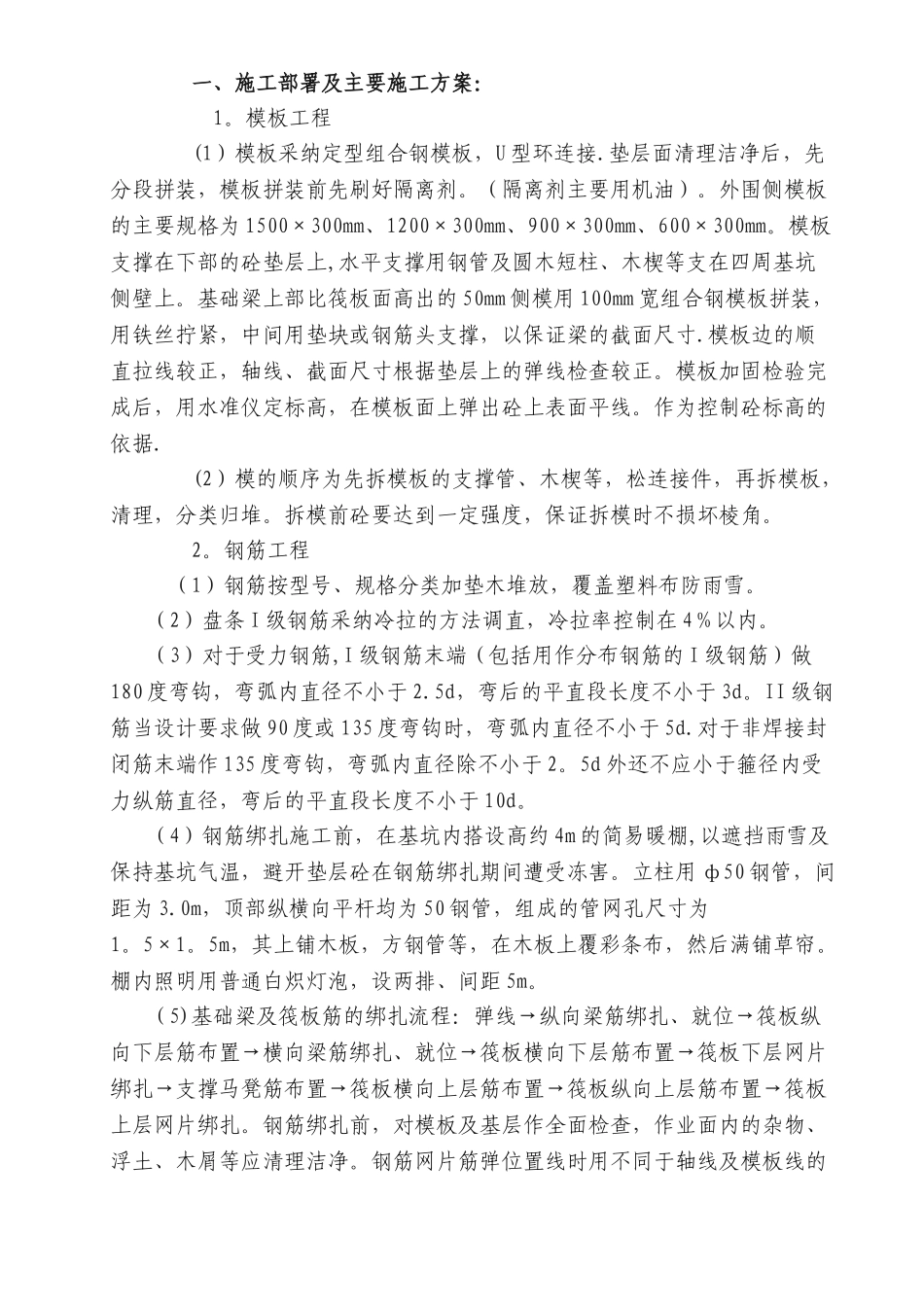

筏板基础施工工艺_第1页
1/54

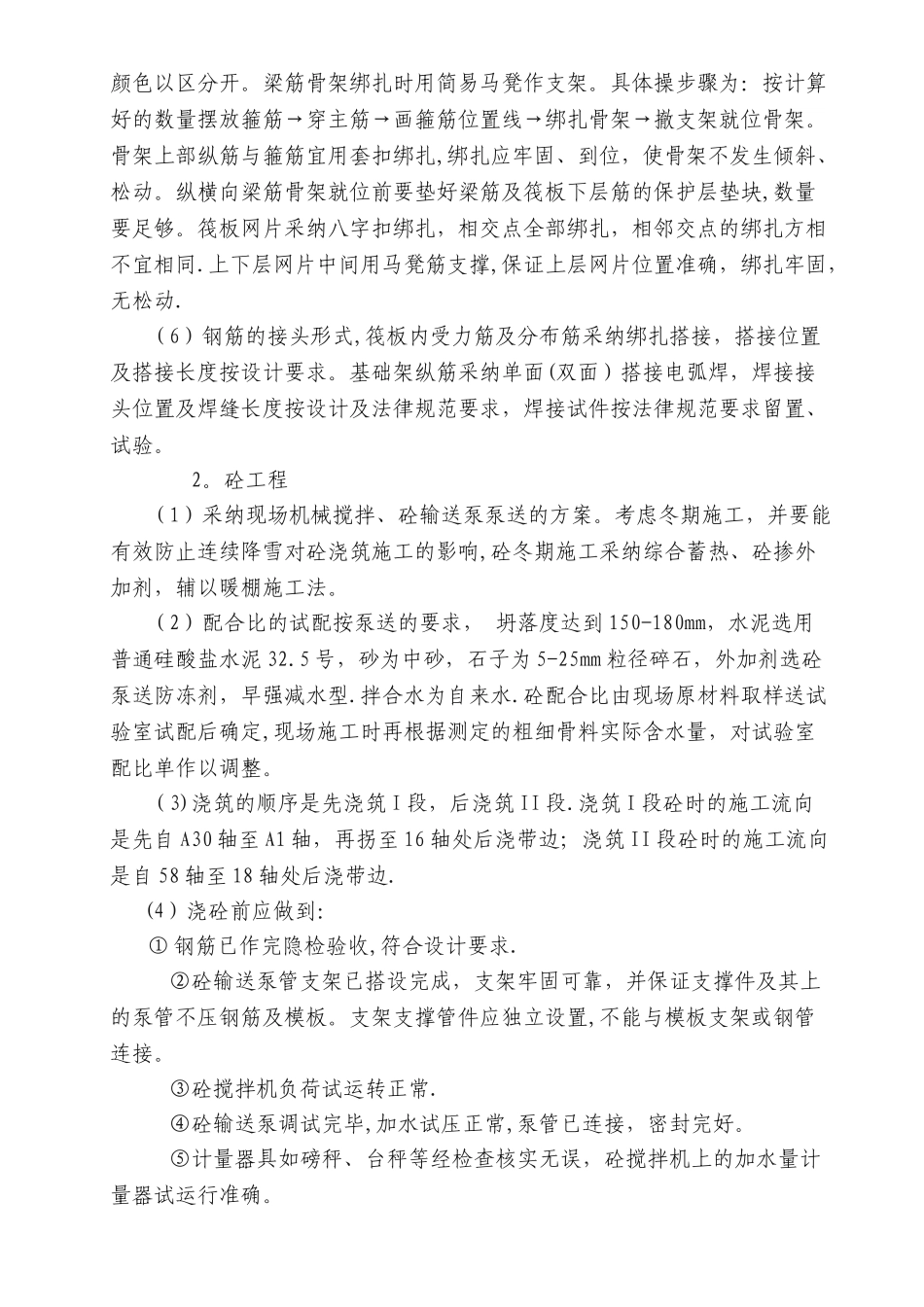

筏板基础施工工艺_第2页
2/54
筏板基础施工工艺_第3页
3/54
一、施工部署及主要施工方案: 1。模板工程 (1)模板采纳定型组合钢模板,U 型环连接.垫层面清理洁净后,先分段拼装,模板拼装前先刷好隔离剂。(隔离剂主要用机油)。外围侧模板的主要规格为 1500×300mm、1200×300mm、900×300mm、600×300mm。模板支撑在下部的砼垫层上,水平支撑用钢管及圆木短柱、木楔等支在四周基坑侧壁上。基础梁上部比筏板面高出的 50mm 侧模用 100mm 宽组合钢模板拼装,用铁丝拧紧,中间用垫块或钢筋头支撑,以保证梁的截面尺寸.模板边的顺直拉线较正,轴线、截面尺寸根据垫层上的弹线检查较正。模板加固检验完成后,用水准仪定标高,在模板面上弹出砼上表面平线。作为控制砼标高的依据. (2)模的顺序为先拆模板的支撑管、木楔等,松连接件,再拆模板,清理,分类归堆。拆模前砼要达到一定强度,保证拆模时不损坏棱角。 2。钢筋工程 (1)钢筋按型号、规格分类加垫木堆放,覆盖塑料布防雨雪。(2)盘条 I 级钢筋采纳冷拉的方法调直,冷拉率控制在 4%以内。(3)对于受力钢筋,I 级钢筋末端(包括用作分布钢筋的 I 级钢筋)做180 度弯钩,弯弧内直径不小于 2.5d,弯后的平直段长度不小于 3d。II 级钢筋当设计要求做 90 度或 135 度弯钩时,弯弧内直径不小于 5d.对于非焊接封闭筋末端作 135 度弯钩,弯弧内直径除不小于 2。5d 外还不应小于箍径内受力纵筋直径,弯后的平直段长度不小于 10d。(4)钢筋绑扎施工前,在基坑内搭设高约 4m 的简易暖棚,以遮挡雨雪及保持基坑气温,避开垫层砼在钢筋绑扎期间遭受冻害。立柱用 ф50 钢管,间距为 3.0m,顶部纵横向平杆均为 50 钢管,组成的管网孔尺寸为1。5×1。5m,其上铺木板,方钢管等,在木板上覆彩条布,然后满铺草帘。棚内照明用普通白炽灯泡,设两排、间距 5m。(5)基础梁及筏板筋的绑扎流程:弹线→纵向梁筋绑扎、就位→筏板纵向下层筋布置→横向梁筋绑扎、就位→筏板横向下层筋布置→筏板下层网片绑扎→支撑马凳筋布置→筏板横向上层筋布置→筏板纵向上层筋布置→筏板上层网片绑扎。钢筋绑扎前,对模板及基层作全面检查,作业面内的杂物、浮土、木屑等应清理洁净。钢筋网片筋弹位置线时用不同于轴线及模板线的颜色以区分开。梁筋骨架绑扎时用简易马凳作支架。具体操步骤为:按计算好的数量摆放箍筋→穿主筋→画箍筋位置线→绑扎骨架→撤支架就位骨架。骨架上部纵筋与箍筋宜用套扣绑扎,绑扎应牢固、到位,使骨架不发生倾斜、松动。...
