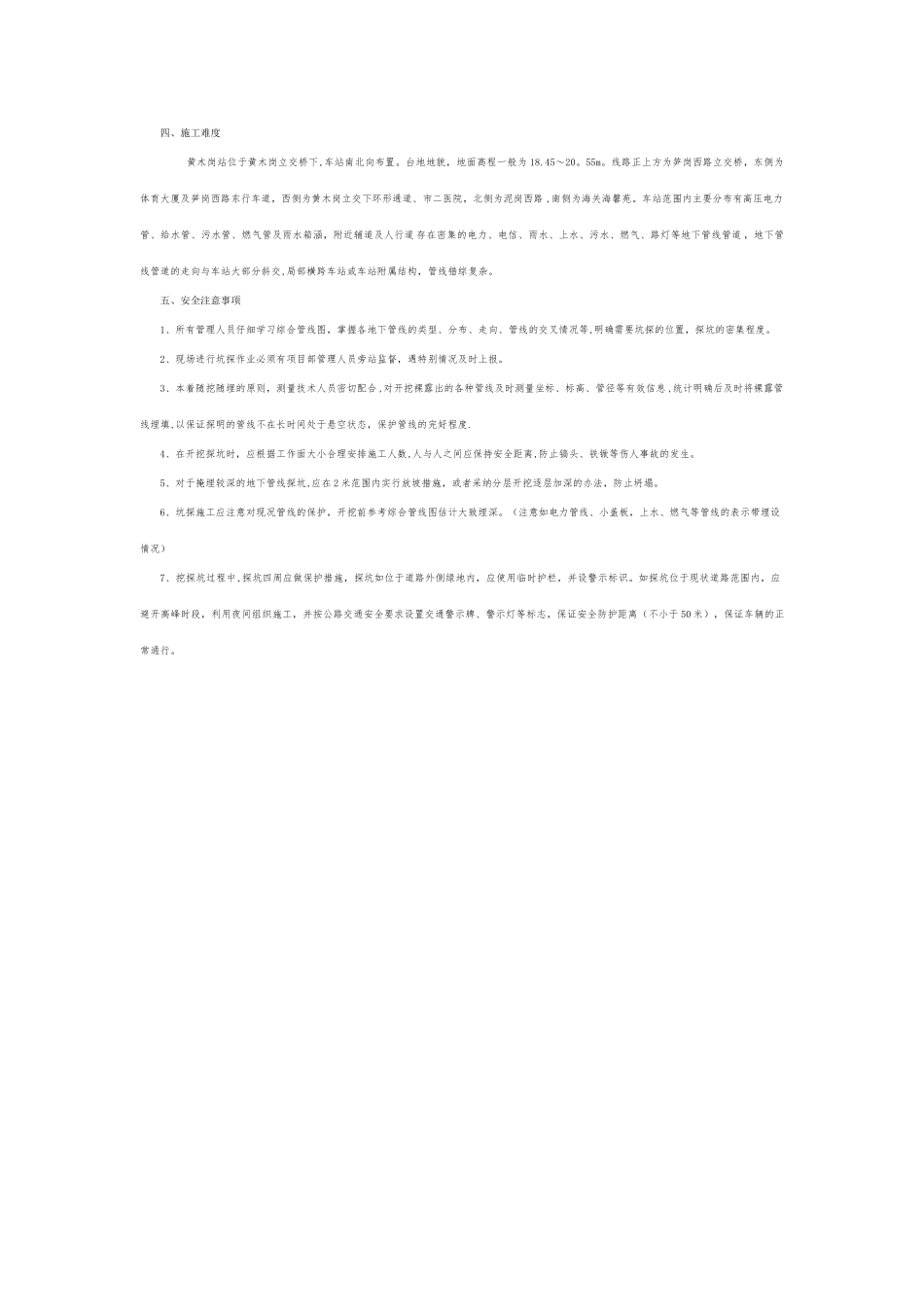

管线坑探施工方案一、坑探的目的明确现状管线位置（坐标），高程，规格,材质,完好程度，运行情况、走向等信息，为制定管线拆改，保护方案提供必要的数据支持 .在坑探过程中要特别注意数据的记录工作，高程数据应注意管外顶、内顶、内底、外底的区别。二、管线现状1、地连墙槽孔情况黄木岗站目前准备施工区域，主体地连墙轴线包括 1～42 号槽，其中 22 号槽~33 号槽、40 号槽～42 号槽、3 号槽~9 号槽在当前施工围挡范围内， 1 号槽、2 号槽、10 号槽～21 号槽在人行道和绿化带上，34 号槽～39 号槽在基坑里面。2、现有围挡范围内的管线种类主要有电力管线（DL）,给水管线(J），污水管线（W)，燃气管线（R)，通信管线（TX 在此主要指摄像头监控用线）五种。3、分布情况（1）、电缆线：现状 220kv 和 110kv 电缆线从 25 号槽 26 号槽斜穿至 3 号槽（发现三组，10 根);现状 10kv 电缆 6 回沿电缆沟敷设，从 42 号槽斜穿至 3 号槽至人行道，经过拐点又从 11、12 号槽的交界处回穿至 21 号槽；现状 10kv 电缆 7 回穿管敷设，从 2 号槽穿进与现状 10kv 电缆 6 回沿电缆沟敷设线垂直交叉于电缆井内；（2）、给水管线：a 号管从 42 号槽斜穿至 4 号槽；b 号管从 42 号槽平行于 a 号管斜穿而过；c 号管从 1 号槽拐角处斜穿方向与 a、b、垂直并回合于 a 号管道；d 号管方向与 c 号管垂直并两管回合,斜向 5 号槽孔导墙内边线拐弯斜穿至 24 号槽；e 号管垂直于 c 号管并两管回合，拐弯斜穿 9号槽、10 号槽至 19 号槽。（3)、污水管线：a 号管从 41、42 号槽交界处斜穿至 4、5 号槽交界处出轴线。(4)、燃气管线：一条燃气管线从 41 号槽斜穿至 5 号槽出轴线。（5)、通讯管线:主要是三个摄像头监控线路（a、b、c），从 4、5 号槽交界处斜穿出轴线经过拐点回穿 12 号槽至 20 号槽附近摄像头 b，又穿 24 号槽至 28 号槽处摄像头终止。4、分布特点从现有综合管线图纸和初步坑探情况来看,管线种类多,分布错综复杂，有相互交叉情况，埋深不一致,不同种类管线集中分布，纵贯斜穿地连墙轴线等特点.三、管线探查方法根据施工现场几天的勘查和各方面提供的资料，我们发现有实际存在的管线并未在图纸中标识和图纸中标识管线位置不够精确不够详细的情况存在，所以我们决定采纳“封闭式”管线排查方案并结合挖探沟的施工方法进行排查，即沿地连墙轴线纯人工方式挖探沟...
