管线施工组织设计

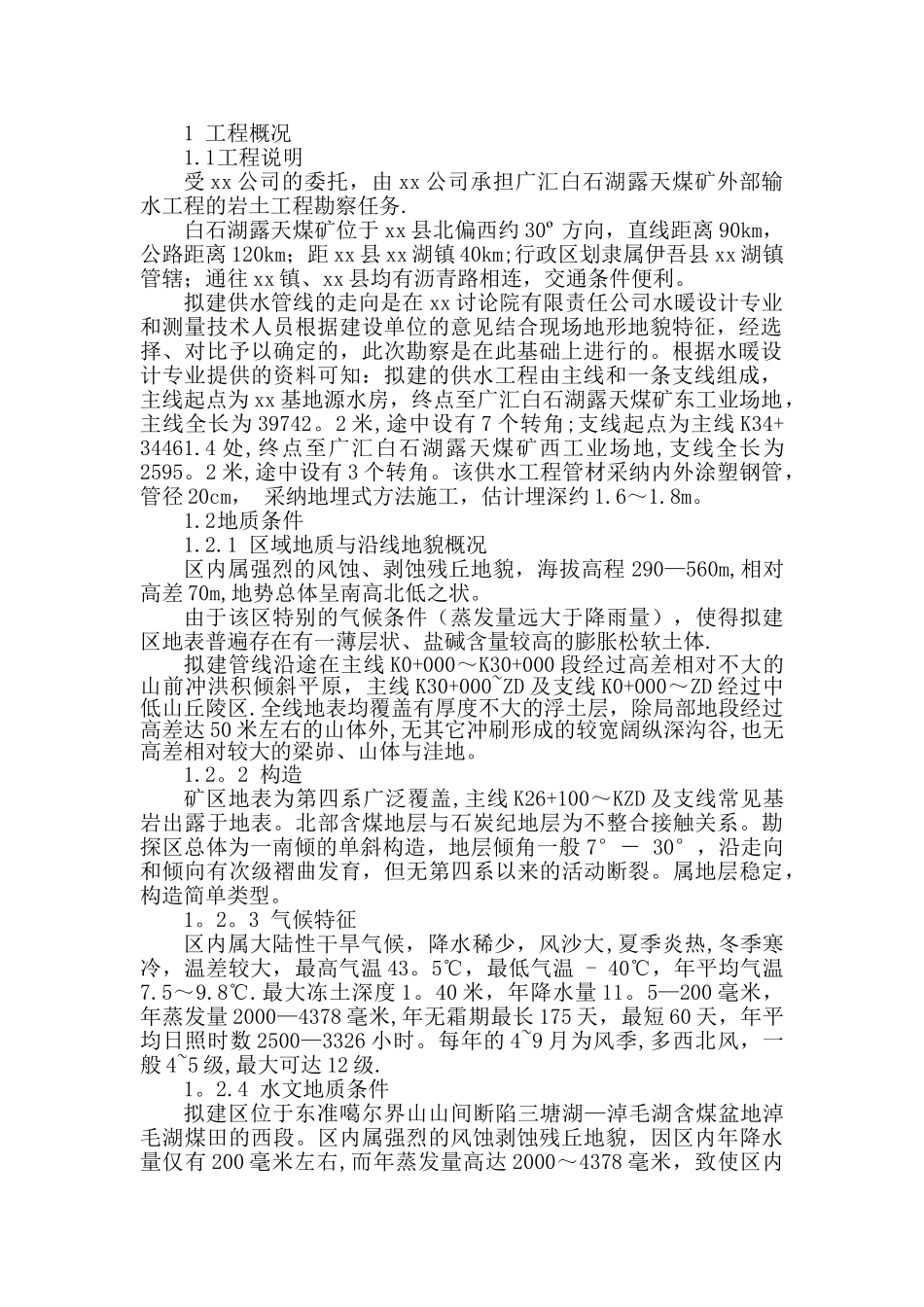

1 工程概况1.1工程说明受 xx 公司的委托，由 xx 公司承担广汇白石湖露天煤矿外部输水工程的岩土工程勘察任务.白石湖露天煤矿位于 xx 县北偏西约 30º 方向，直线距离 90km， 公路距离 120km；距 xx 县 xx 湖镇 40km;行政区划隶属伊吾县 xx 湖镇管辖；通往 xx 镇、xx 县均有沥青路相连，交通条件便利。拟建供水管线的走向是在 xx 讨论院有限责任公司水暖设计专业和测量技术人员根据建设单位的意见结合现场地形地貌特征，经选择、对比予以确定的，此次勘察是在此基础上进行的。根据水暖设计专业提供的资料可知：拟建的供水工程由主线和一条支线组成，主线起点为 xx 基地源水房，终点至广汇白石湖露天煤矿东工业场地，主线全长为 39742。2 米,途中设有 7 个转角;支线起点为主线 K34+ 34461.4 处,终点至广汇白石湖露天煤矿西工业场地,支线全长为2595。2 米,途中设有 3 个转角。该供水工程管材采纳内外涂塑钢管，管径 20cm， 采纳地埋式方法施工，估计埋深约 1.6～1.8m。1.2地质条件1.2.1 区域地质与沿线地貌概况区内属强烈的风蚀、剥蚀残丘地貌，海拔高程 290—560m,相对高差 70m,地势总体呈南高北低之状。由于该区特别的气候条件（蒸发量远大于降雨量），使得拟建区地表普遍存在有一薄层状、盐碱含量较高的膨胀松软土体.拟建管线沿途在主线 K0+000～K30+000 段经过高差相对不大的山前冲洪积倾斜平原，主线 K30+000~ZD 及支线 K0+000～ZD 经过中低山丘陵区.全线地表均覆盖有厚度不大的浮土层，除局部地段经过高差达 50 米左右的山体外,无其它冲刷形成的较宽阔纵深沟谷,也无高差相对较大的梁峁、山体与洼地。1.2。2 构造矿区地表为第四系广泛覆盖,主线 K26+100～KZD 及支线常见基岩出露于地表。北部含煤地层与石炭纪地层为不整合接触关系。勘探区总体为一南倾的单斜构造，地层倾角一般 7°－ 30°，沿走向和倾向有次级褶曲发育，但无第四系以来的活动断裂。属地层稳定，构造简单类型。1。2。3 气候特征区内属大陆性干旱气候，降水稀少，风沙大,夏季炎热,冬季寒冷，温差较大，最高气温 43。5℃，最低气温 - 40℃，年平均气温7.5～9.8℃.最大冻土深度 1。40 米，年降水量 11。5—200 毫米，年蒸发量 2000—4378 毫米,年无霜期最长 175 天，最短 60 天，年平均日照时数 2500—3326 小时。每年的 4~9 月为风季,多西北风，一般 4~5 级,最大可达 12 级.1。2.4 水文地质条件拟...
