管道及检查井施工方案

管道及检查井施工方案_第1页
1/6

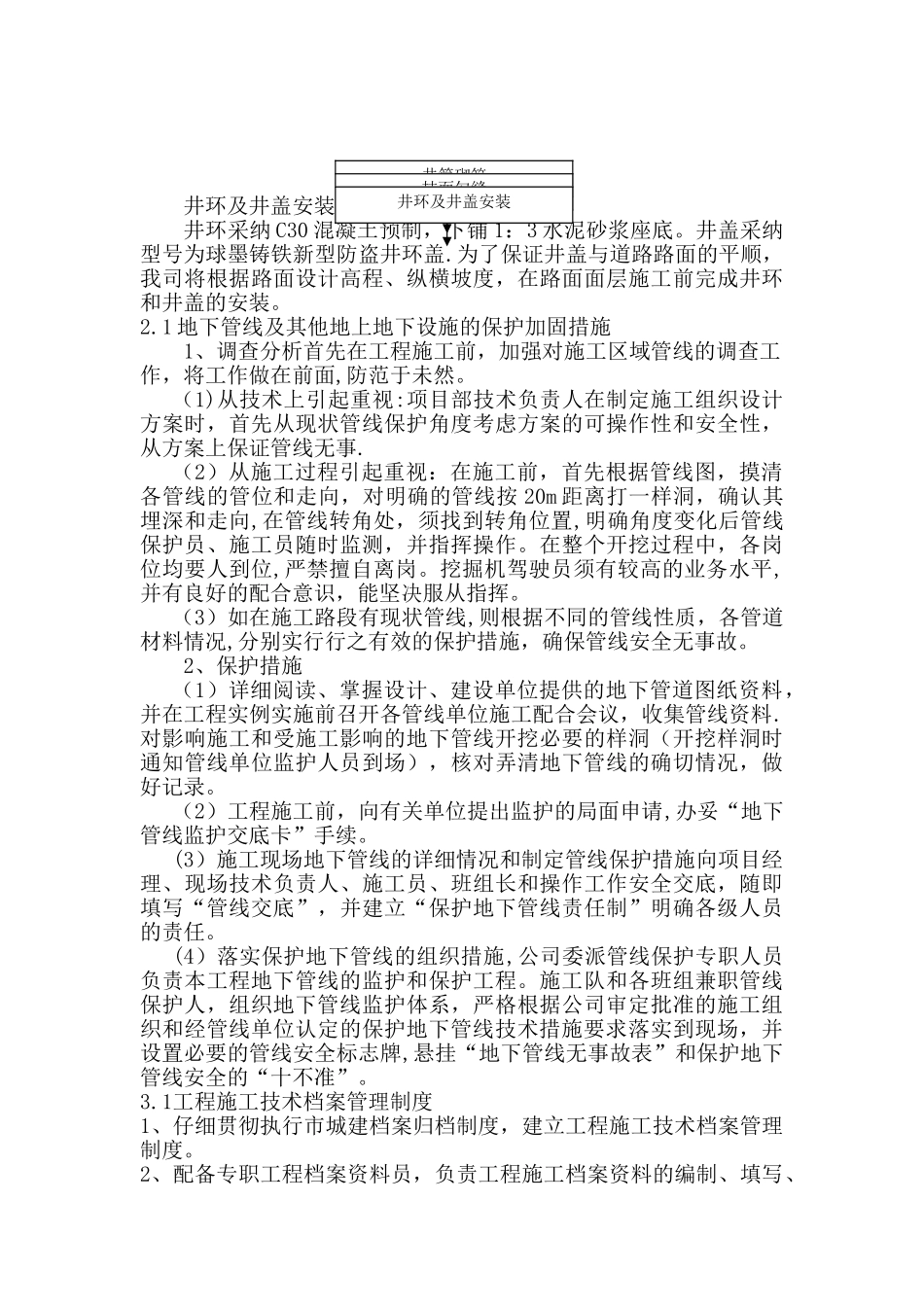

管道及检查井施工方案_第2页
2/6

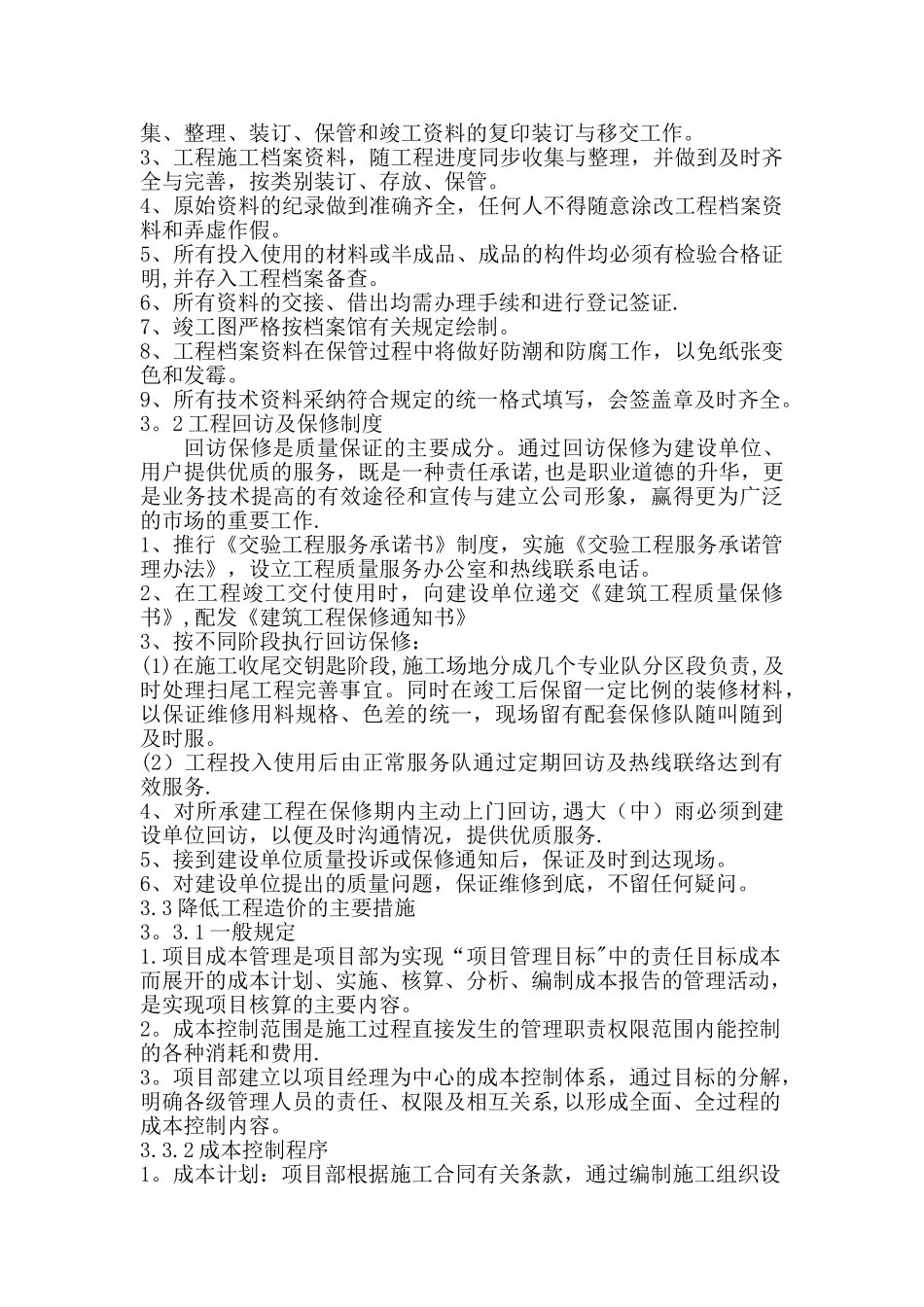

管道及检查井施工方案_第3页
3/6
管道及检查井施工方案1。1 污水管道埋设施工方案1)机械设备的配置:挖掘机 2 台,自卸车 5 台,5 吨装载机 1 台,钢筋加工设备 1 套,砼搅拌机 1 台,砂浆机 1 台2)人员设置(详见劳力表)3)测量设备:GTS—102N 全站仪一套,DS3 水准仪两套,50M 钢尺 3把4)施工措施a 施工放线:图纸提供技术数据,甲方技术交底,组织施工技术工人详细测量各控制桩点;根据放线系数及污水管轴线位置确定管槽上口开挖边线。b 沟槽开挖:详细交清地下障碍情况及施工现场机械安全问题;合理安排机械开挖,机械开挖使用反铲挖掘机配合人工开挖,开挖时槽底高程以上保留 10cm 左右,采纳人工清底;测量人员随时测槽底高程及宽度,确保不超挖,一次成型。c 管槽基础与管道铺设:管道基础铺设平整密实;采纳吊车进行下管,吊车距沟边 2 米,保证施工安全,下管时专人与吊车司机现场交底,并指挥吊车施工;采纳吊链(手拉葫芦)拉入法,管道铺设采纳吊车按管,人工配合,在已安装稳固的管子上拴住钢丝绳,在待拉入管子承口处架上后背横梁,用钢丝绳和吊链连了绷紧对正,两侧同时拉吊链,将已套好胶圈的插口径撞口后。拉入承口中,注意随时校正胶圈位置和状况。d 沟槽回填:沟槽回填应在管道隐蔽工程验收合格后,凡具备回填条件,均应及时回填,防止管道暴露时间过长,造成损失;管顶回填20CN 砂,采纳水沉处理;对不同部位有不同要求,达到既保护管道安全,又满足上部承受动、静荷载,既要保证施工过程管道安全,又要保证上部放行后的安全;各施工步骤可以进行流水作业,穿插进行,以利执行平面立体交叉作业计划。e 排水;本工程如施工范围内地下水出现机会较少,如有采纳集水坑降水,施工工序简单,周转灵活。5)雨污水管道埋设工艺流程图1。2 检查井施工管道施工完毕,即可进行检查井的砌筑施工。检查井施工基本在原有工作井、接收井位置,施工时,我司将严格根据设计图纸.对不同形式的检查井、接收井采纳不同的方法施工。本工程检查井为砖砌结构检查井。检查井施工时,要求检查井采纳 MU7.5 砖砌,基础采纳 C10 砼垫层基础,检查井内壁用水泥砂浆批荡。施工工艺流程图:施工准备井室砌筑流槽与脚窝踏步安装井环及井盖安装井环采纳 C30 混凝土预制,下铺 1:3 水泥砂浆座底。井盖采纳型号为球墨铸铁新型防盗井环盖.为了保证井盖与道路路面的平顺,我司将根据路面设计高程、纵横坡度,在路面面层施工前完成井环和井盖的安装。2.1 地下管线及其他地上...
