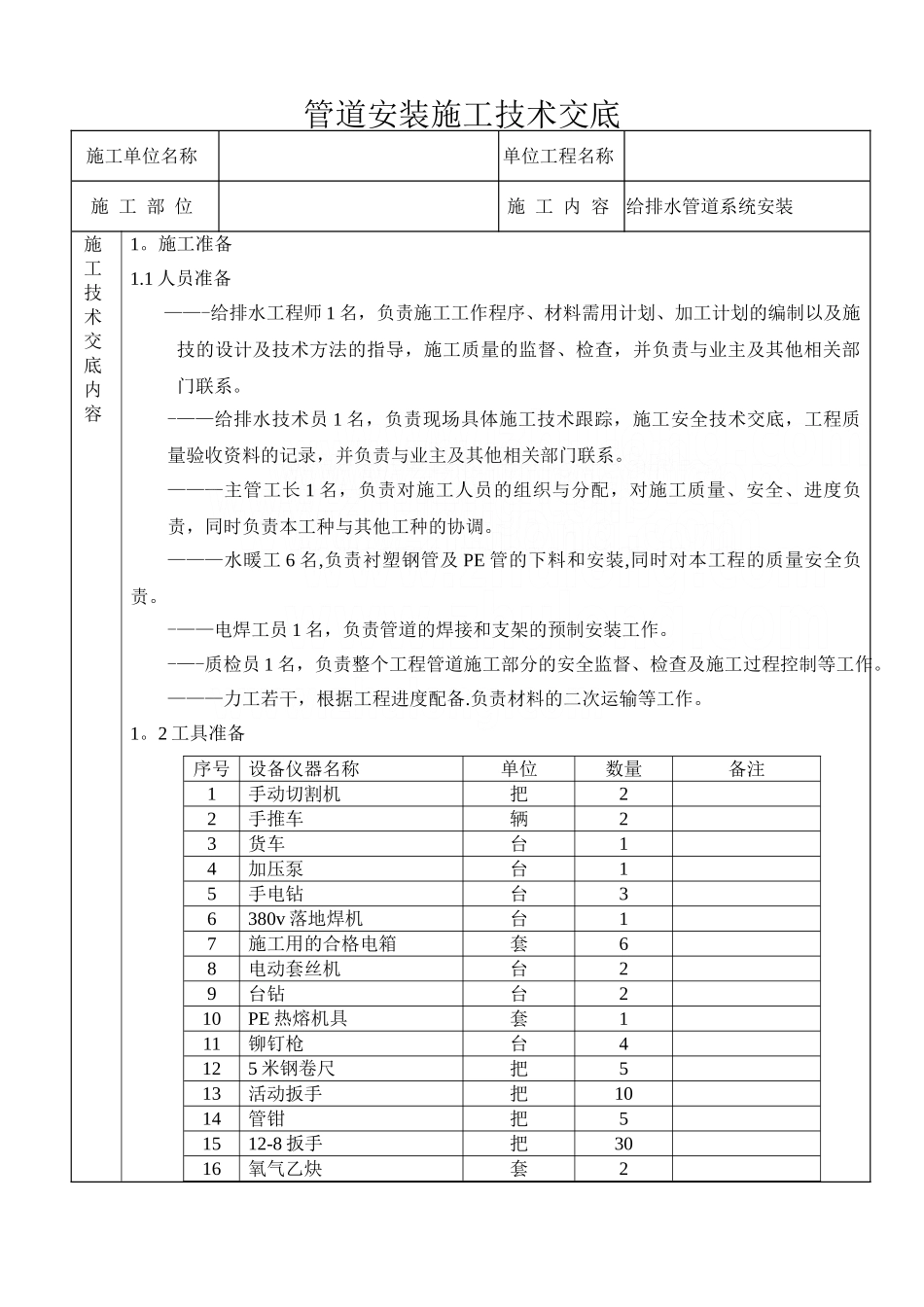

管道安装施工技术交底施工单位名称单位工程名称施 工 部 位施 工 内 容给排水管道系统安装施工技术交底内容1。施工准备1.1 人员准备——-给排水工程师 1 名，负责施工工作程序、材料需用计划、加工计划的编制以及施技的设计及技术方法的指导，施工质量的监督、检查，并负责与业主及其他相关部门联系。-——给排水技术员 1 名，负责现场具体施工技术跟踪，施工安全技术交底，工程质量验收资料的记录，并负责与业主及其他相关部门联系。 ———主管工长 1 名，负责对施工人员的组织与分配，对施工质量、安全、进度负责，同时负责本工种与其他工种的协调。———水暖工 6 名,负责衬塑钢管及 PE 管的下料和安装,同时对本工程的质量安全负责。-——电焊工员 1 名，负责管道的焊接和支架的预制安装工作。-—-质检员 1 名，负责整个工程管道施工部分的安全监督、检查及施工过程控制等工作。———力工若干，根据工程进度配备.负责材料的二次运输等工作。1。2 工具准备序号设备仪器名称单位数量备注1手动切割机把22手推车辆23货车台14加压泵台15手电钻台36380v 落地焊机台17施工用的合格电箱套68电动套丝机台29台钻台210PE 热熔机具套111铆钉枪台4125 米钢卷尺把513活动扳手把1014管钳把51512-8 扳手把3016氧气乙炔套21.3 材料 --—加压水泵、衬塑钢管、PE 管、球墨铸铁管、UPVC 管、阀门等1。3。1 进场检查验收 —--管道及阀门进场时要根据材料进场验收程序进行验收，参加各方要进行签字认可.严禁不合格的材料或设备进入施工现场，以保证工程的顺利进行！1.3。2 管道存放及标识 --—管道及其管件验收合格后必须临时存放，同一规格的管道堆放在同一区域，严禁将不同规格的管道堆放在一起，堆放好的管道应进行标识.———存放地点应保持通风良好、不受雨淋,并保证管道不受到外界损伤和人为损伤等。2.施工方法2。1 施工作业流程 -—-管道施工流程见附图 1、2：管道系统施工工艺流程图2。1。1 管沟定位放线——-根据施工图纸，放出管道安装的中心线及坐标、标高。由放线工根据测量人员定出的点用石灰标出管道中心线。2.1.2 管沟开挖 -—-管沟开挖采纳机械开挖与人工开外的方法相结合。2.1。3 管沟验收 管沟验收包括管沟的标高、坐标开外挖宽度、放坡等.---管沟开挖后要通知相关单位进行管沟验槽;———需要进行管沟测量，包括管沟的标高、坐标等； ——-管沟测量后，假如符合图纸和设计要求的,则应及时作好关键点...
