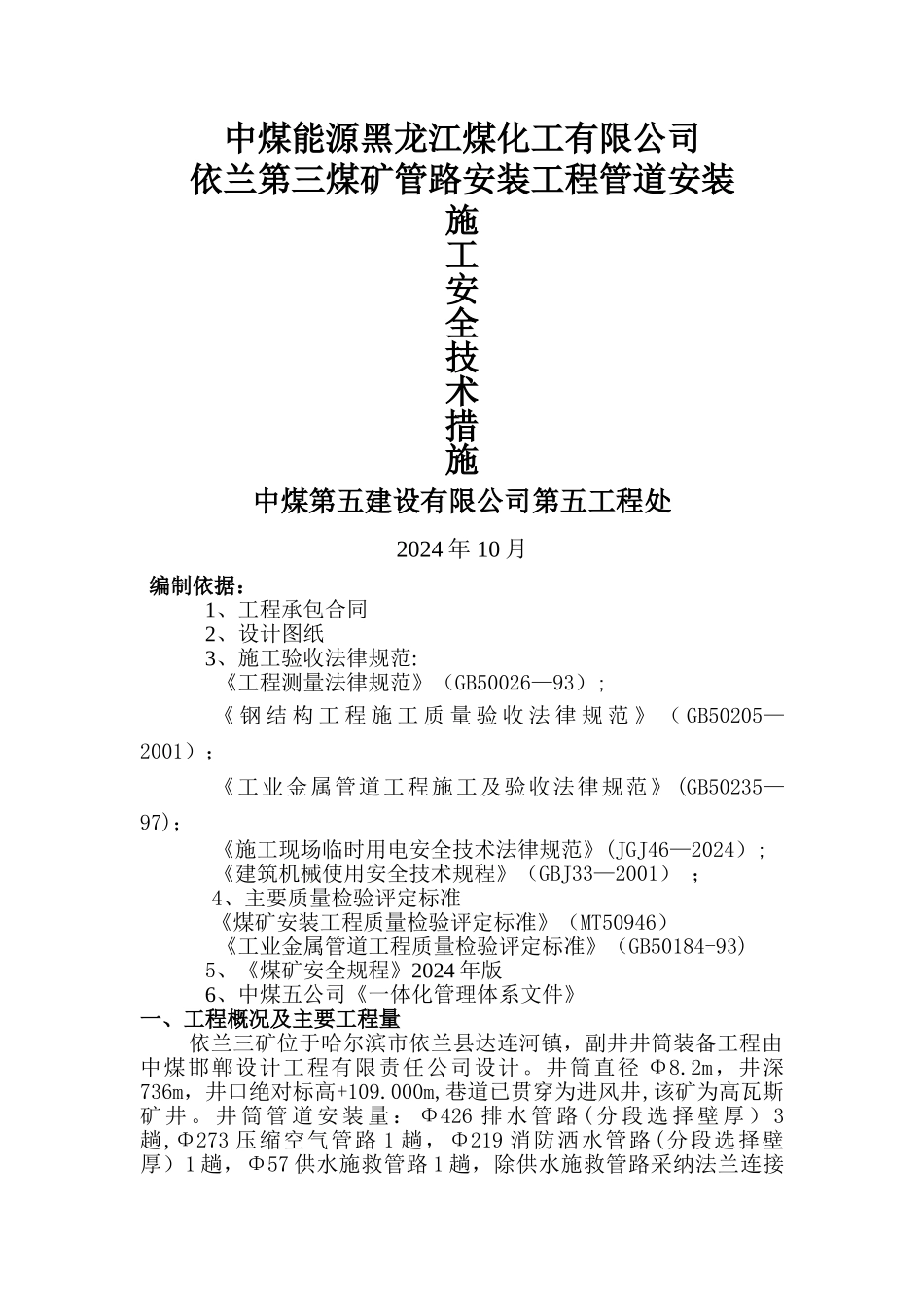

中煤能源黑龙江煤化工有限公司依兰第三煤矿管路安装工程管道安装施工安全技术措施中煤第五建设有限公司第五工程处2024 年 10 月编制依据：1、工程承包合同2、设计图纸3、施工验收法律规范: 《工程测量法律规范》（GB50026—93）;《 钢 结 构 工 程 施 工 质 量 验 收 法 律 规 范 》 （ GB50205—2001）；《工业金属管道工程施工及验收法律规范》 (GB50235—97)；《施工现场临时用电安全技术法律规范》(JGJ46—2024）;《建筑机械使用安全技术规程》（GBJ33—2001） ；4、主要质量检验评定标准 《煤矿安装工程质量检验评定标准》（MT50946）《工业金属管道工程质量检验评定标准》（GB50184-93) 5、《煤矿安全规程》2024 年版6、中煤五公司《一体化管理体系文件》一、工程概况及主要工程量依兰三矿位于哈尔滨市依兰县达连河镇，副井井筒装备工程由中煤邯郸设计工程有限责任公司设计。井筒直径 Φ8.2m，井深736m，井口绝对标高+109.000m,巷道已贯穿为进风井,该矿为高瓦斯矿 井 。 井 筒 管 道 安 装 量 ： Φ426 排 水 管 路 ( 分 段 选 择 壁 厚 ） 3趟,Φ273 压缩空气管路 1 趟，Φ219 消防洒水管路(分段选择壁厚）1 趟，Φ57 供水施救管路 1 趟，除供水施救管路采纳法兰连接外，其余管路均采纳套管焊接连接。二、主要工序及施工方法1、施工准备工作 1）组织项目部技术人员仔细阅读设计图纸，学习《煤矿安装工程质量检验评定标准》的相关规定,编制操作性可行的施工安全技术措施和材料计划,会同甲方人员会审图纸并形成记录. 2）针对该工程的特点,组建施工班组,学习安全技术措施及其它有关规定并形成记录。 3）熟悉运输路线及安装场地，配备齐全工机具，根据现场情况安装施工临时用电。2、主要施工步骤:主提绞车下放至安装位置→在吊盘一层用 7#夺料稳车进行夺料→管路对接安装→管路焊接→刷漆防腐。3、管路的安装方法采纳抱卡锁管方式下放管子,在地面检查管道加工情况，管箍有无变形,把钩工正确使用抱卡将管道锁牢，用 Φ22.5 钢丝绳套将抱卡锁牢，同时锁牢保险绳，将钢丝绳套及保险绳锁入提升机钢丝绳钩头内，管道另一端需用棕绳拴牢,然后把钩工向信号工传达起吊信号，当绞车钩头吊起时,慢松棕绳，待管道完全吊起后，把钩工向信号工传达停止信号，然后解开棕绳。待以上工作结束后,把钩工向信号工传达开启井盖门信号，然后下放管道。管道安装时用 10t 稳车勾头将管道就位，人...
