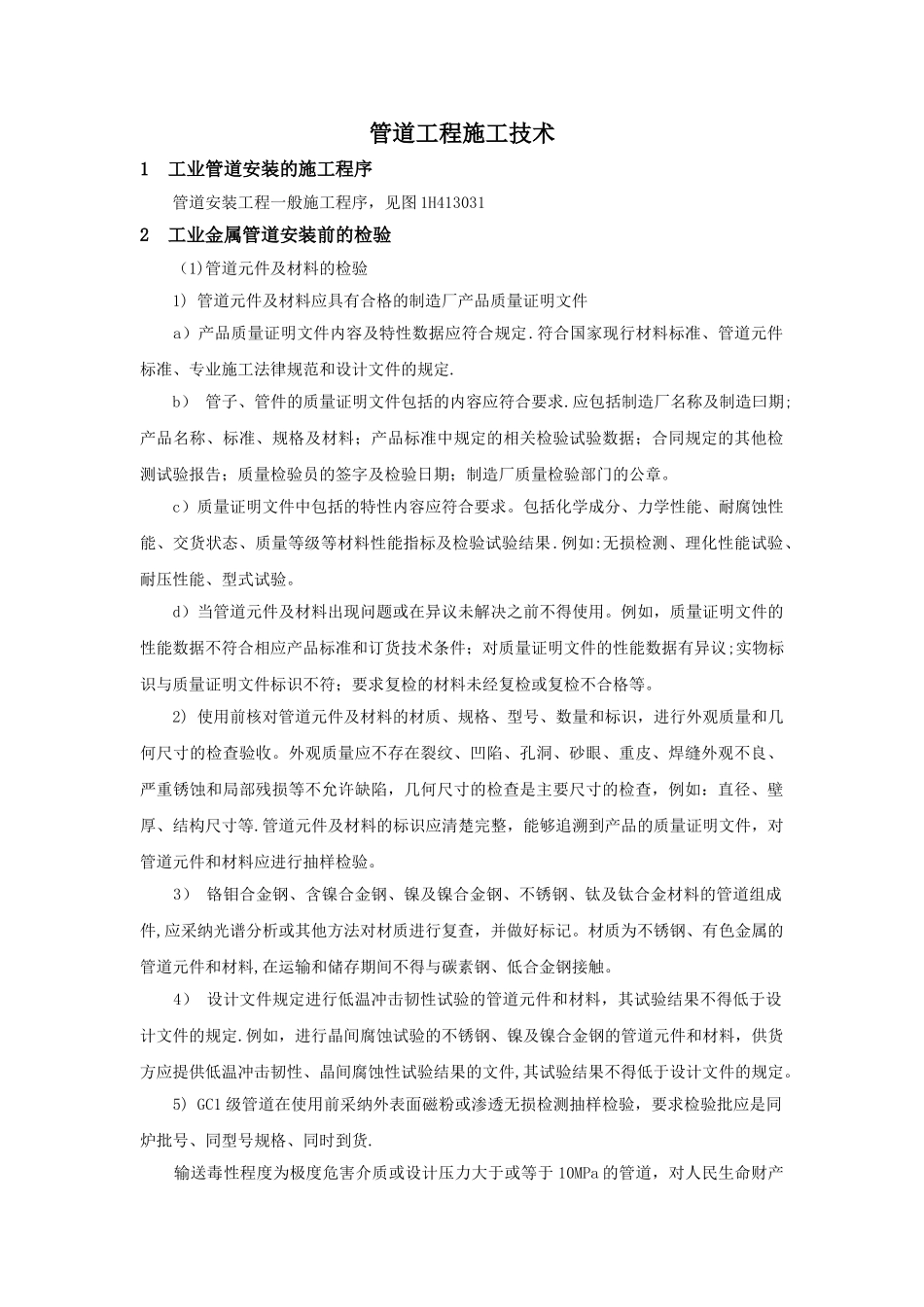

管道工程施工技术1 工业管道安装的施工程序 管道安装工程一般施工程序，见图 1H4130312 工业金属管道安装前的检验 （1)管道元件及材料的检验 1) 管道元件及材料应具有合格的制造厂产品质量证明文件 a）产品质量证明文件内容及特性数据应符合规定.符合国家现行材料标准、管道元件标准、专业施工法律规范和设计文件的规定. b） 管子、管件的质量证明文件包括的内容应符合要求.应包括制造厂名称及制造曰期;产品名称、标准、规格及材料；产品标准中规定的相关检验试验数据；合同规定的其他检测试验报告；质量检验员的签字及检验日期；制造厂质量检验部门的公章。 c）质量证明文件中包括的特性内容应符合要求。包括化学成分、力学性能、耐腐蚀性能、交货状态、质量等级等材料性能指标及检验试验结果.例如:无损检测、理化性能试验、耐压性能、型式试验。 d）当管道元件及材料出现问题或在异议未解决之前不得使用。例如，质量证明文件的性能数据不符合相应产品标准和订货技术条件；对质量证明文件的性能数据有异议;实物标识与质量证明文件标识不符；要求复检的材料未经复检或复检不合格等。 2) 使用前核对管道元件及材料的材质、规格、型号、数量和标识，进行外观质量和几何尺寸的检查验收。外观质量应不存在裂纹、凹陷、孔洞、砂眼、重皮、焊缝外观不良、严重锈蚀和局部残损等不允许缺陷，几何尺寸的检查是主要尺寸的检查，例如：直径、壁厚、结构尺寸等.管道元件及材料的标识应清楚完整，能够追溯到产品的质量证明文件，对管道元件和材料应进行抽样检验。 3） 铬钼合金钢、含镍合金钢、镍及镍合金钢、不锈钢、钛及钛合金材料的管道组成件,应采纳光谱分析或其他方法对材质进行复查，并做好标记。材质为不锈钢、有色金属的管道元件和材料,在运输和储存期间不得与碳素钢、低合金钢接触。 4） 设计文件规定进行低温冲击韧性试验的管道元件和材料，其试验结果不得低于设计文件的规定.例如，进行晶间腐蚀试验的不锈钢、镍及镍合金钢的管道元件和材料，供货方应提供低温冲击韧性、晶间腐蚀性试验结果的文件,其试验结果不得低于设计文件的规定。 5) GC1 级管道在使用前采纳外表面磁粉或渗透无损检测抽样检验，要求检验批应是同炉批号、同型号规格、同时到货. 输送毒性程度为极度危害介质或设计压力大于或等于 10MPa 的管道，对人民生命财产安全和人身健康影响很大，所以规定其管子及管件在使用前采纳外表面磁粉或渗透无损检测抽样检验，...
