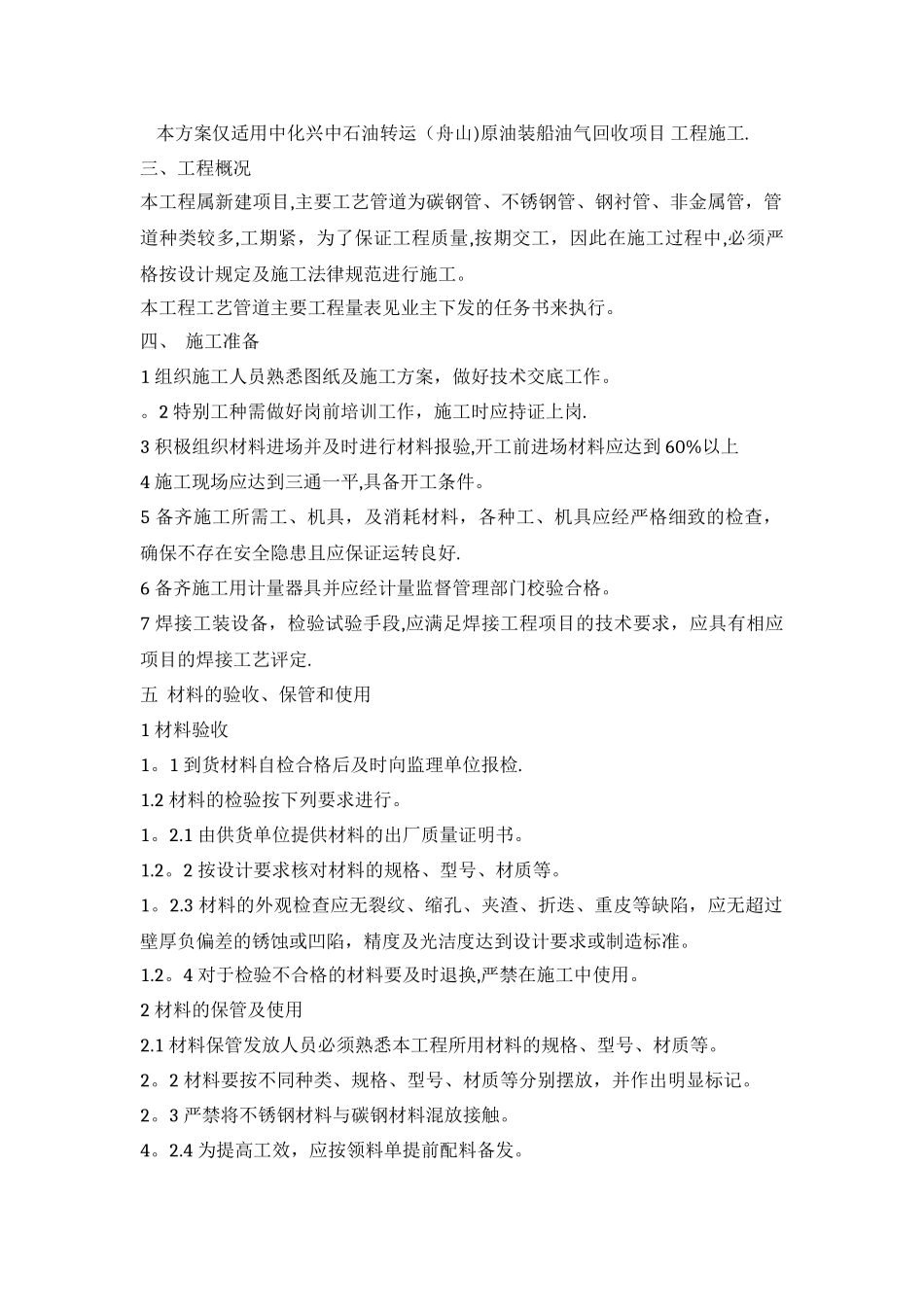

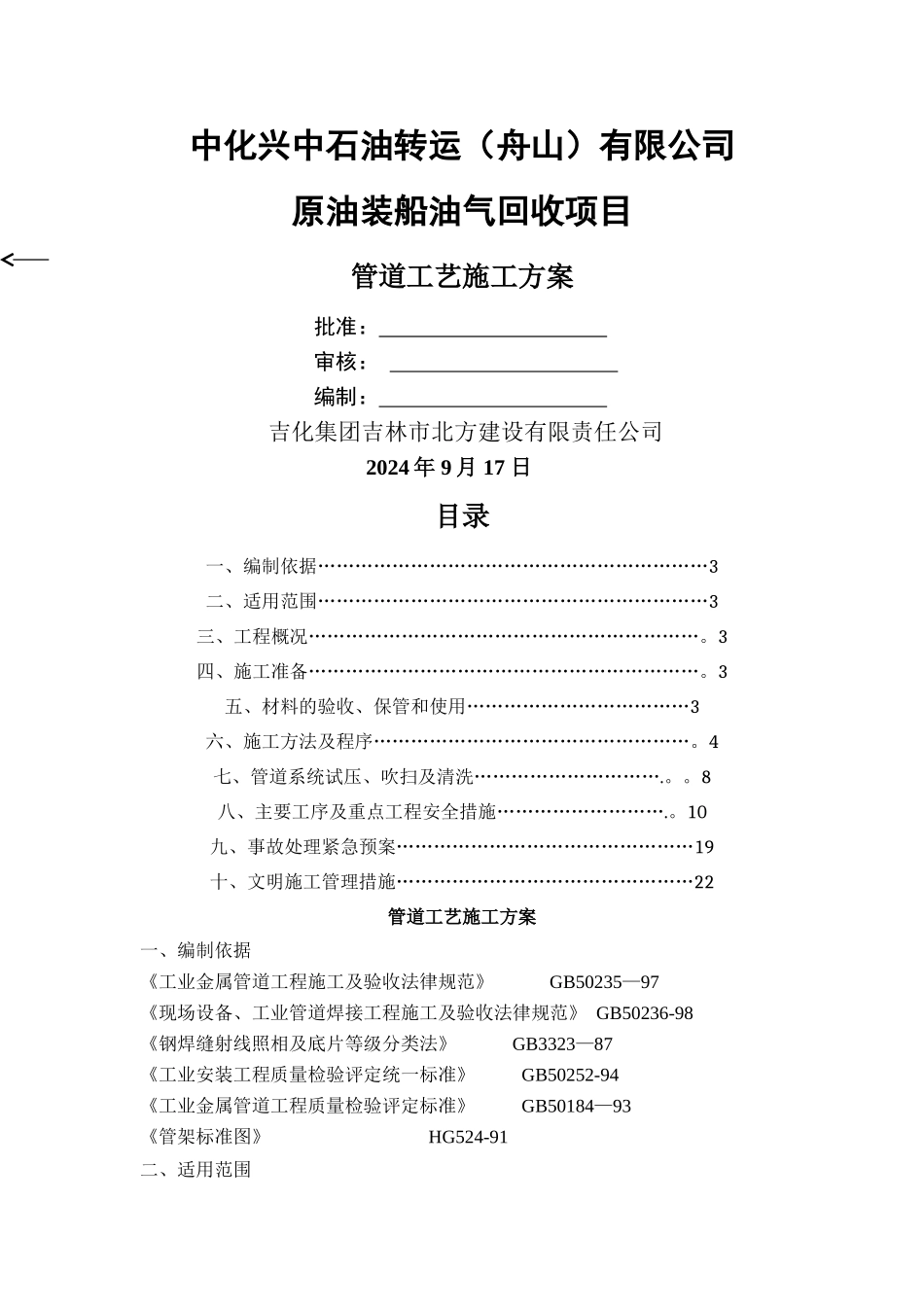

中化兴中石油转运（舟山）有限公司原油装船油气回收项目管道工艺施工方案批准： 审核： 编制： 吉化集团吉林市北方建设有限责任公司2024 年 9 月 17 日目录一、编制依据………………………………………………………3二、适用范围………………………………………………………3三、工程概况………………………………………………………。3四、施工准备………………………………………………………。3五、材料的验收、保管和使用………………………………3六、施工方法及程序……………………………………………。4七、管道系统试压、吹扫及清洗………………………….。。8八、主要工序及重点工程安全措施……………………….。10九、事故处理紧急预案…………………………………………19十、文明施工管理措施…………………………………………22管道工艺施工方案一、编制依据《工业金属管道工程施工及验收法律规范》 GB50235—97《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-98《钢焊缝射线照相及底片等级分类法》 GB3323—87 《工业安装工程质量检验评定统一标准》 GB50252-94《工业金属管道工程质量检验评定标准》 GB50184—93《管架标准图》 HG524-91二、适用范围 本方案仅适用中化兴中石油转运（舟山)原油装船油气回收项目 工程施工.三、工程概况本工程属新建项目,主要工艺管道为碳钢管、不锈钢管、钢衬管、非金属管，管道种类较多,工期紧，为了保证工程质量,按期交工，因此在施工过程中,必须严格按设计规定及施工法律规范进行施工。本工程工艺管道主要工程量表见业主下发的任务书来执行。四、 施工准备1 组织施工人员熟悉图纸及施工方案，做好技术交底工作。。2 特别工种需做好岗前培训工作，施工时应持证上岗.3 积极组织材料进场并及时进行材料报验,开工前进场材料应达到 60%以上4 施工现场应达到三通一平,具备开工条件。5 备齐施工所需工、机具，及消耗材料，各种工、机具应经严格细致的检查，确保不存在安全隐患且应保证运转良好.6 备齐施工用计量器具并应经计量监督管理部门校验合格。7 焊接工装设备，检验试验手段,应满足焊接工程项目的技术要求，应具有相应项目的焊接工艺评定.五 材料的验收、保管和使用1 材料验收1。1 到货材料自检合格后及时向监理单位报检.1.2 材料的检验按下列要求进行。1。2.1 由供货单位提供材料的出厂质量证明书。1.2。2 按设计要求核对材料的规格、型号、材质等。...
