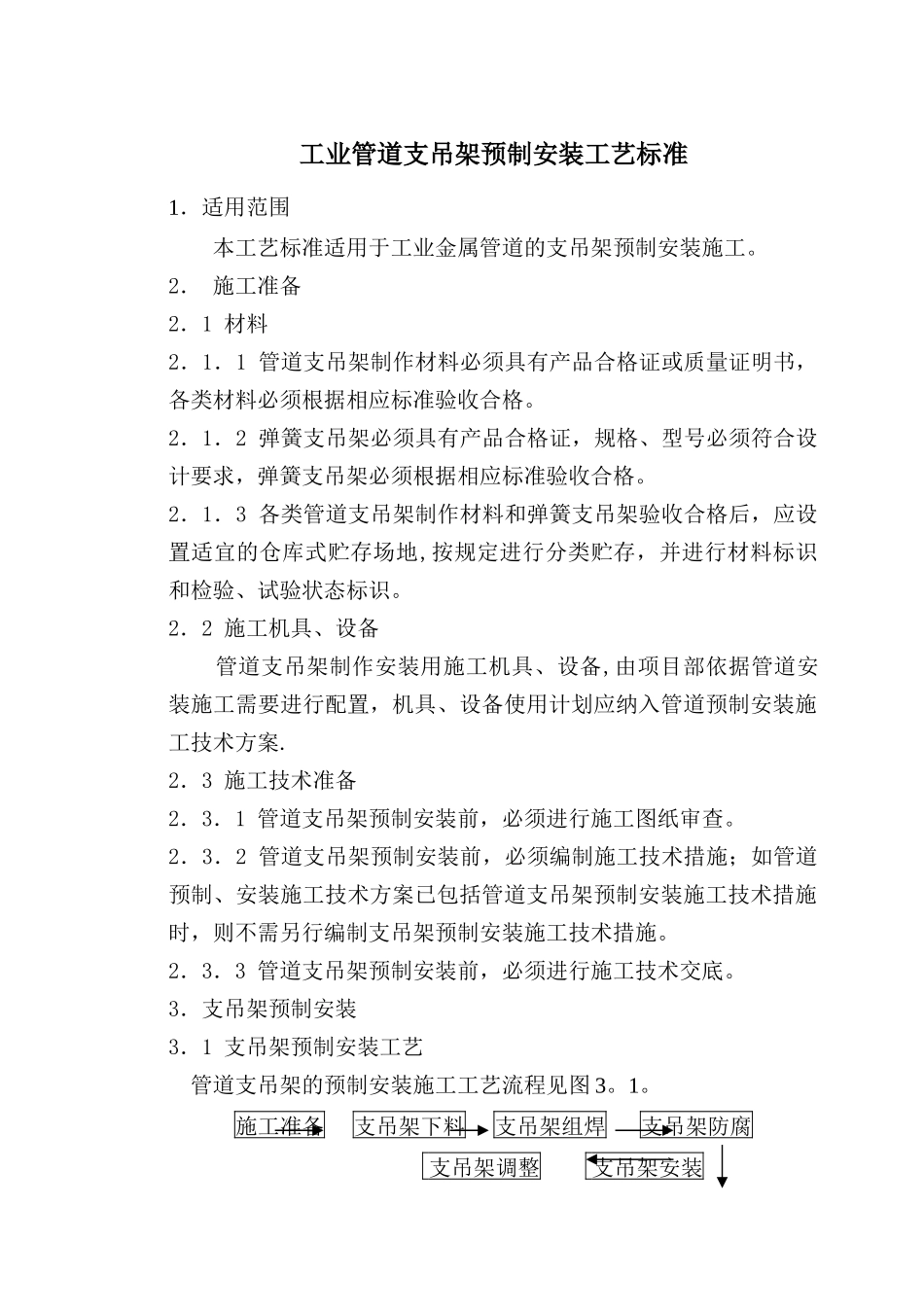

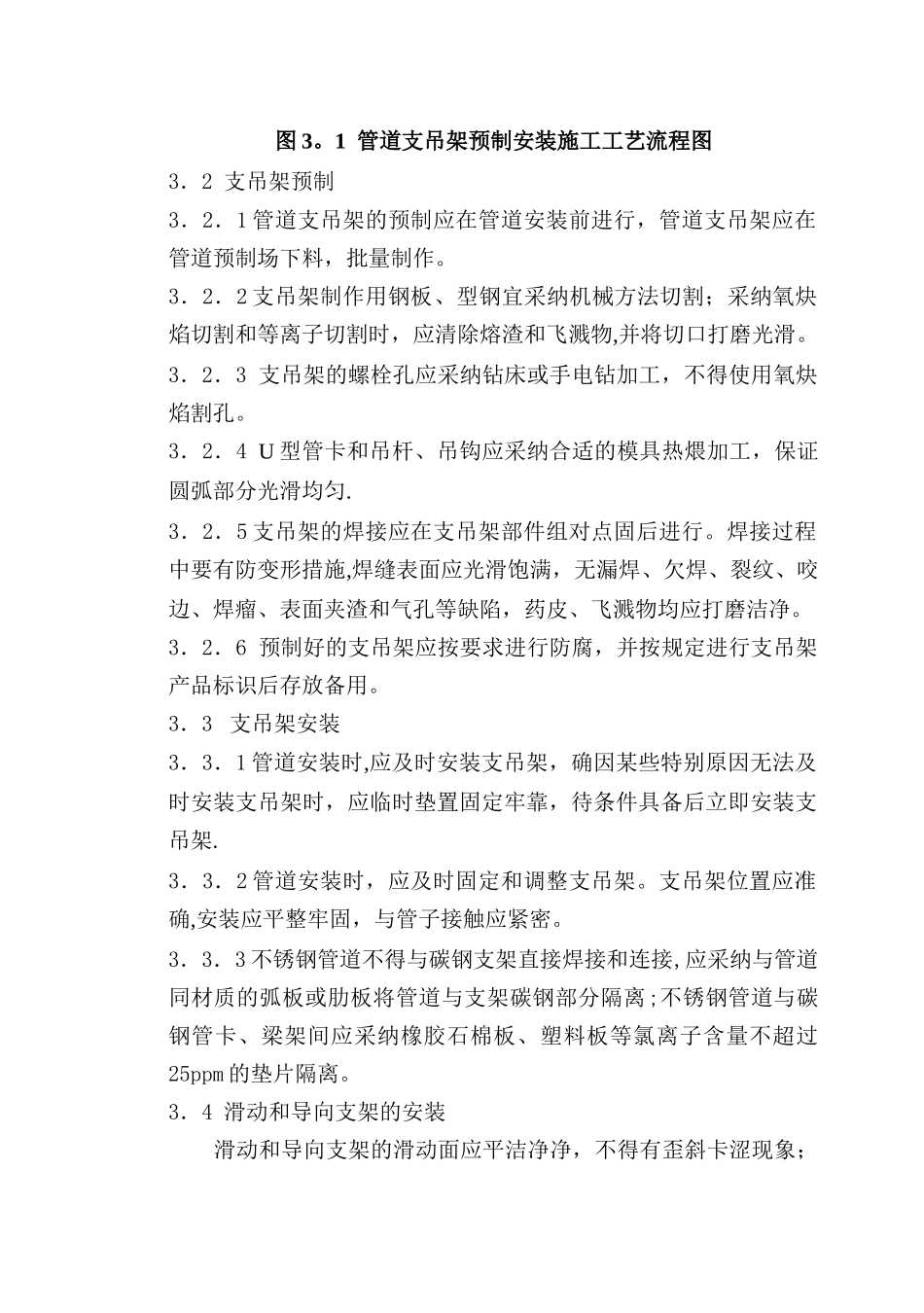

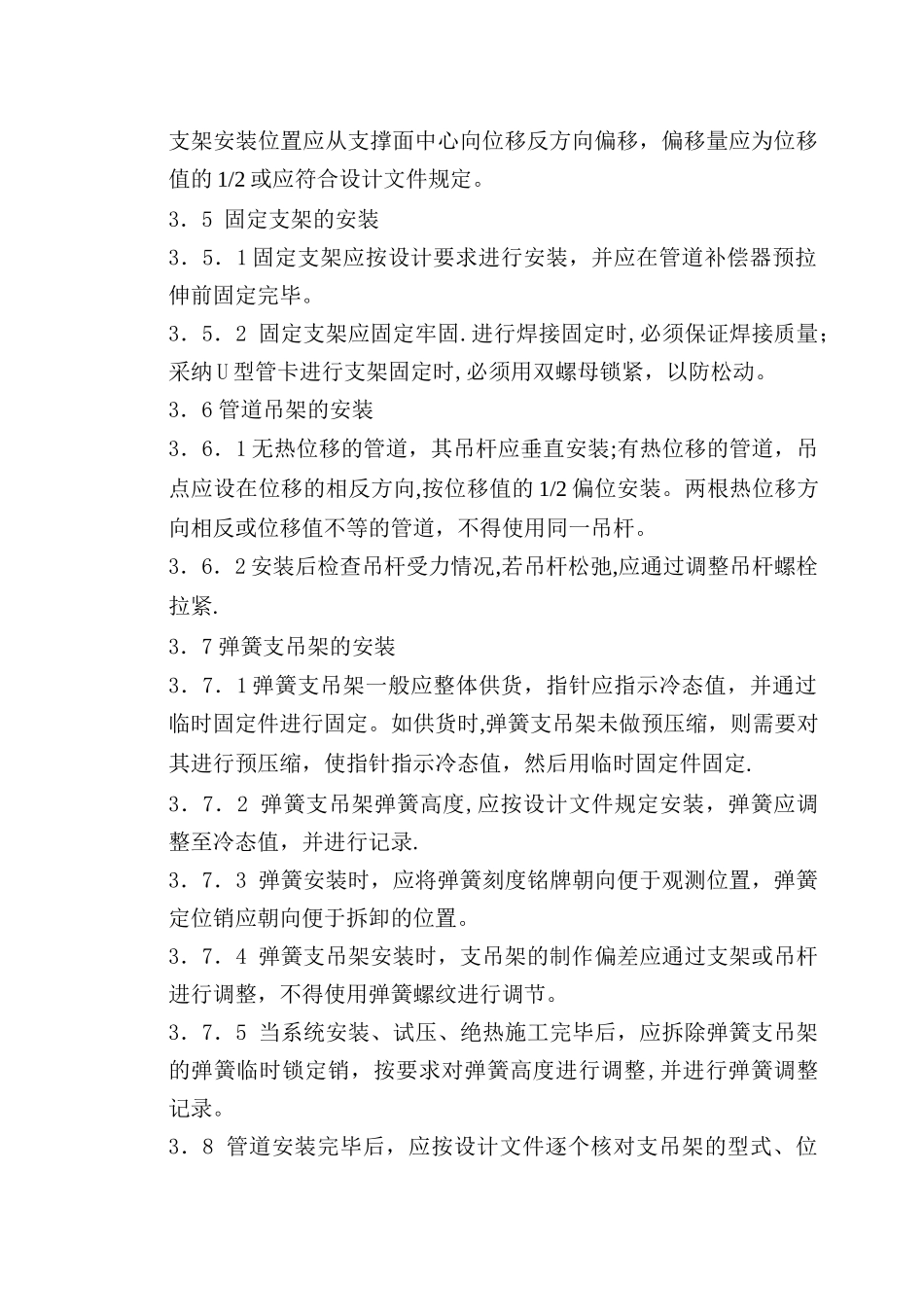

工业管道支吊架预制安装工艺标准1．适用范围 本工艺标准适用于工业金属管道的支吊架预制安装施工。2． 施工准备2．1 材料2．1．1 管道支吊架制作材料必须具有产品合格证或质量证明书，各类材料必须根据相应标准验收合格。2．1．2 弹簧支吊架必须具有产品合格证，规格、型号必须符合设计要求，弹簧支吊架必须根据相应标准验收合格。2．1．3 各类管道支吊架制作材料和弹簧支吊架验收合格后，应设置适宜的仓库式贮存场地,按规定进行分类贮存，并进行材料标识和检验、试验状态标识。2．2 施工机具、设备 管道支吊架制作安装用施工机具、设备,由项目部依据管道安装施工需要进行配置，机具、设备使用计划应纳入管道预制安装施工技术方案.2．3 施工技术准备2．3．1 管道支吊架预制安装前，必须进行施工图纸审查。2．3．2 管道支吊架预制安装前，必须编制施工技术措施；如管道预制、安装施工技术方案已包括管道支吊架预制安装施工技术措施时，则不需另行编制支吊架预制安装施工技术措施。2．3．3 管道支吊架预制安装前，必须进行施工技术交底。3．支吊架预制安装3．1 支吊架预制安装工艺 管道支吊架的预制安装施工工艺流程见图 3。1。施工准备 支吊架下料 支吊架组焊 支吊架防腐 支吊架调整 支吊架安装 图 3。1 管道支吊架预制安装施工工艺流程图3．2 支吊架预制 3．2．1 管道支吊架的预制应在管道安装前进行，管道支吊架应在管道预制场下料，批量制作。3．2．2 支吊架制作用钢板、型钢宜采纳机械方法切割；采纳氧炔焰切割和等离子切割时，应清除熔渣和飞溅物,并将切口打磨光滑。3．2．3 支吊架的螺栓孔应采纳钻床或手电钻加工，不得使用氧炔焰割孔。3．2．4 U 型管卡和吊杆、吊钩应采纳合适的模具热煨加工，保证圆弧部分光滑均匀.3．2．5 支吊架的焊接应在支吊架部件组对点固后进行。焊接过程中要有防变形措施,焊缝表面应光滑饱满，无漏焊、欠焊、裂纹、咬边、焊瘤、表面夹渣和气孔等缺陷，药皮、飞溅物均应打磨洁净。3．2．6 预制好的支吊架应按要求进行防腐，并按规定进行支吊架产品标识后存放备用。3．3 支吊架安装3．3．1 管道安装时,应及时安装支吊架，确因某些特别原因无法及时安装支吊架时，应临时垫置固定牢靠，待条件具备后立即安装支吊架.3．3．2 管道安装时，应及时固定和调整支吊架。支吊架位置应准确,安装应平整牢固，与管子接触应紧密。3．3．3 不锈钢管道不得与碳钢支架直接焊接和连接,应采纳与管道同...
