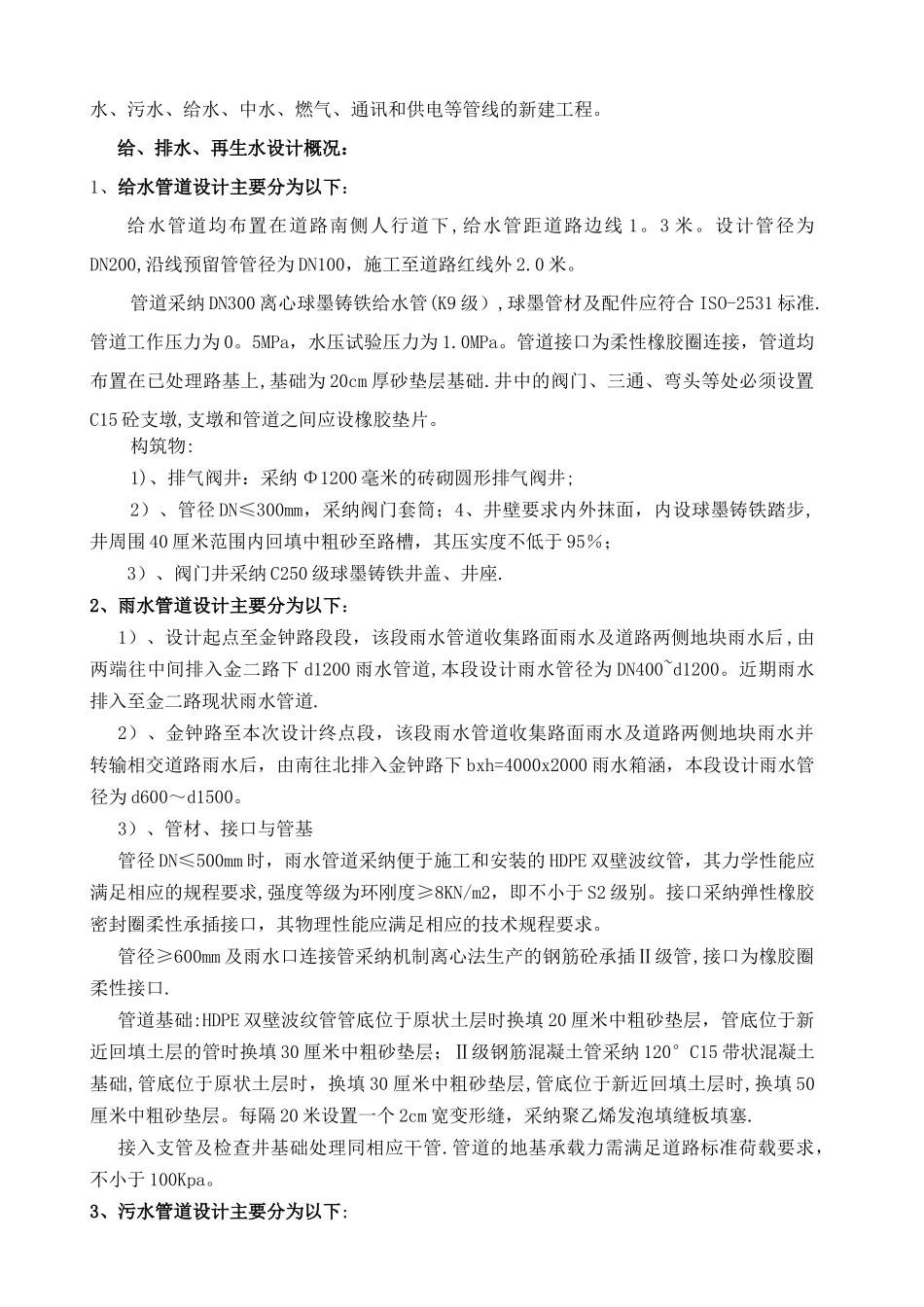

厦门两岸金融中心核心启动区市政道路一期工程圆一路（金二路至金六路段）工程管道施工专项方案福建巨岸建设工程有限公司2016 年 07 月 25 日厦门两岸金融中心核心启动区市政道路一期工程圆一路（金二路至金六路段）工程管道安装专项施工方案一、工程概况:厦门两岸金融中心核心启动区市政道路一期工程,全 713。745m，道路红线宽度 20m/23.5m，为城市次干路，设计速度为 40 km/h。本工程为圆一路（金二路至金六路段），长 713.745m,道路红线宽度 23.5m。道路工程同步实施专业管线工程。专业管线包括：雨水、污水、给水、中水、燃气、通讯和供电等管线的新建工程。给、排水、再生水设计概况：1、给水管道设计主要分为以下：给水管道均布置在道路南侧人行道下,给水管距道路边线 1。3 米。设计管径为DN200,沿线预留管管径为 DN100，施工至道路红线外 2.0 米。管道采纳 DN300 离心球墨铸铁给水管(K9 级）,球墨管材及配件应符合 ISO-2531 标准.管道工作压力为 0。5MPa，水压试验压力为 1.0MPa。管道接口为柔性橡胶圈连接，管道均布置在已处理路基上,基础为 20cm 厚砂垫层基础.井中的阀门、三通、弯头等处必须设置C15 砼支墩,支墩和管道之间应设橡胶垫片。构筑物: 1)、排气阀井：采纳 Φ1200 毫米的砖砌圆形排气阀井;2）、管径 DN≤300mm，采纳阀门套筒；4、井壁要求内外抹面，内设球墨铸铁踏步,井周围 40 厘米范围内回填中粗砂至路槽，其压实度不低于 95％；3）、阀门井采纳 C250 级球墨铸铁井盖、井座.2、雨水管道设计主要分为以下：1）、设计起点至金钟路段段，该段雨水管道收集路面雨水及道路两侧地块雨水后 ,由两端往中间排入金二路下 d1200 雨水管道,本段设计雨水管径为 DN400~d1200。近期雨水排入至金二路现状雨水管道.2）、金钟路至本次设计终点段，该段雨水管道收集路面雨水及道路两侧地块雨水并转输相交道路雨水后，由南往北排入金钟路下 bxh=4000x2000 雨水箱涵，本段设计雨水管径为 d600～d1500。3）、管材、接口与管基管径 DN≤500mm 时，雨水管道采纳便于施工和安装的 HDPE 双壁波纹管，其力学性能应满足相应的规程要求,强度等级为环刚度≥8KN/m2，即不小于 S2 级别。接口采纳弹性橡胶密封圈柔性承插接口，其物理性能应满足相应的技术规程要求。管径≥600mm 及雨水口连接管采纳机制离心法生产的钢筋砼承插Ⅱ级管,接口为橡胶圈柔性接口.管道基础:HDPE 双壁波纹管管底位于原状土层时换填 2...
