管道气压试验方案

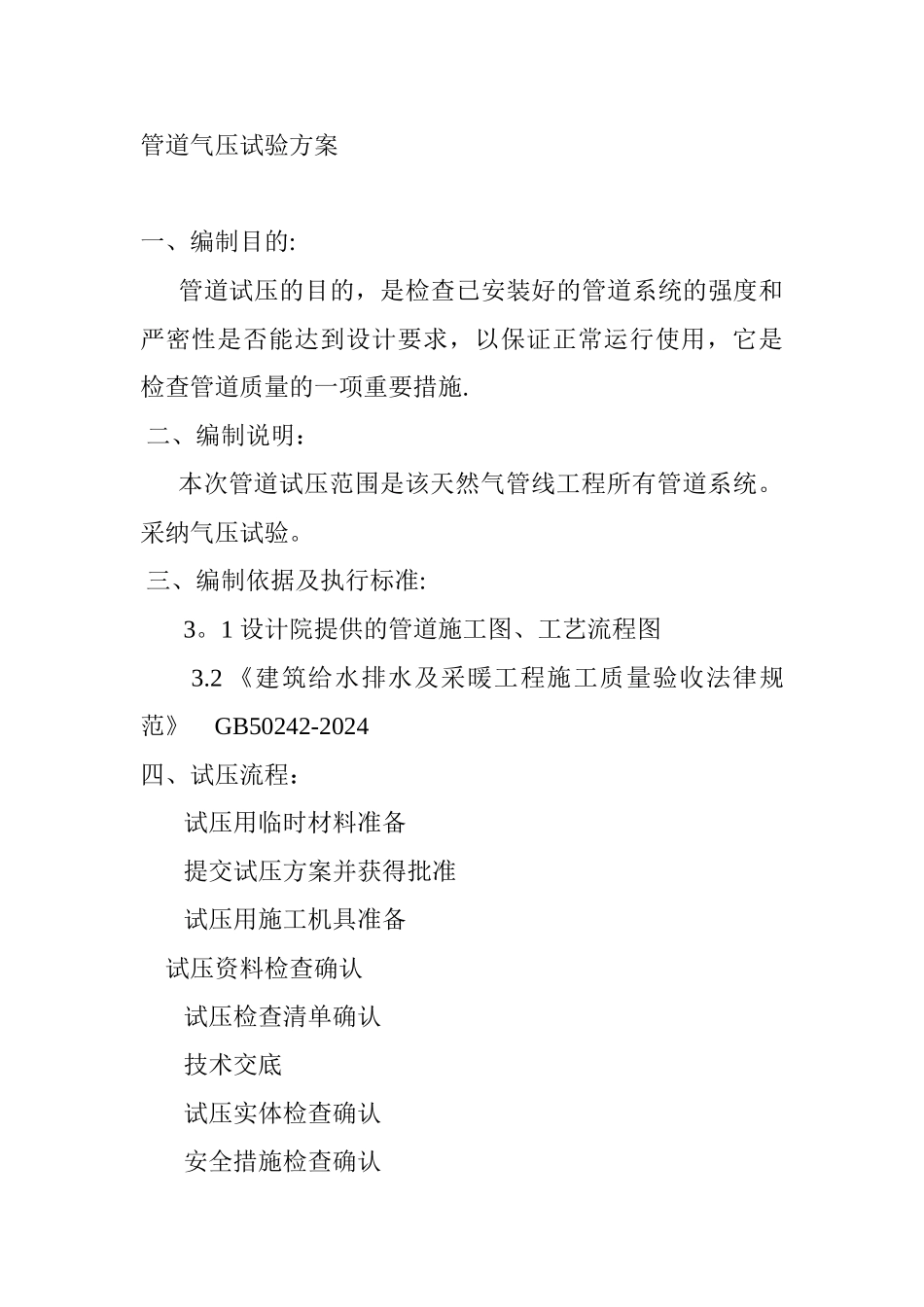

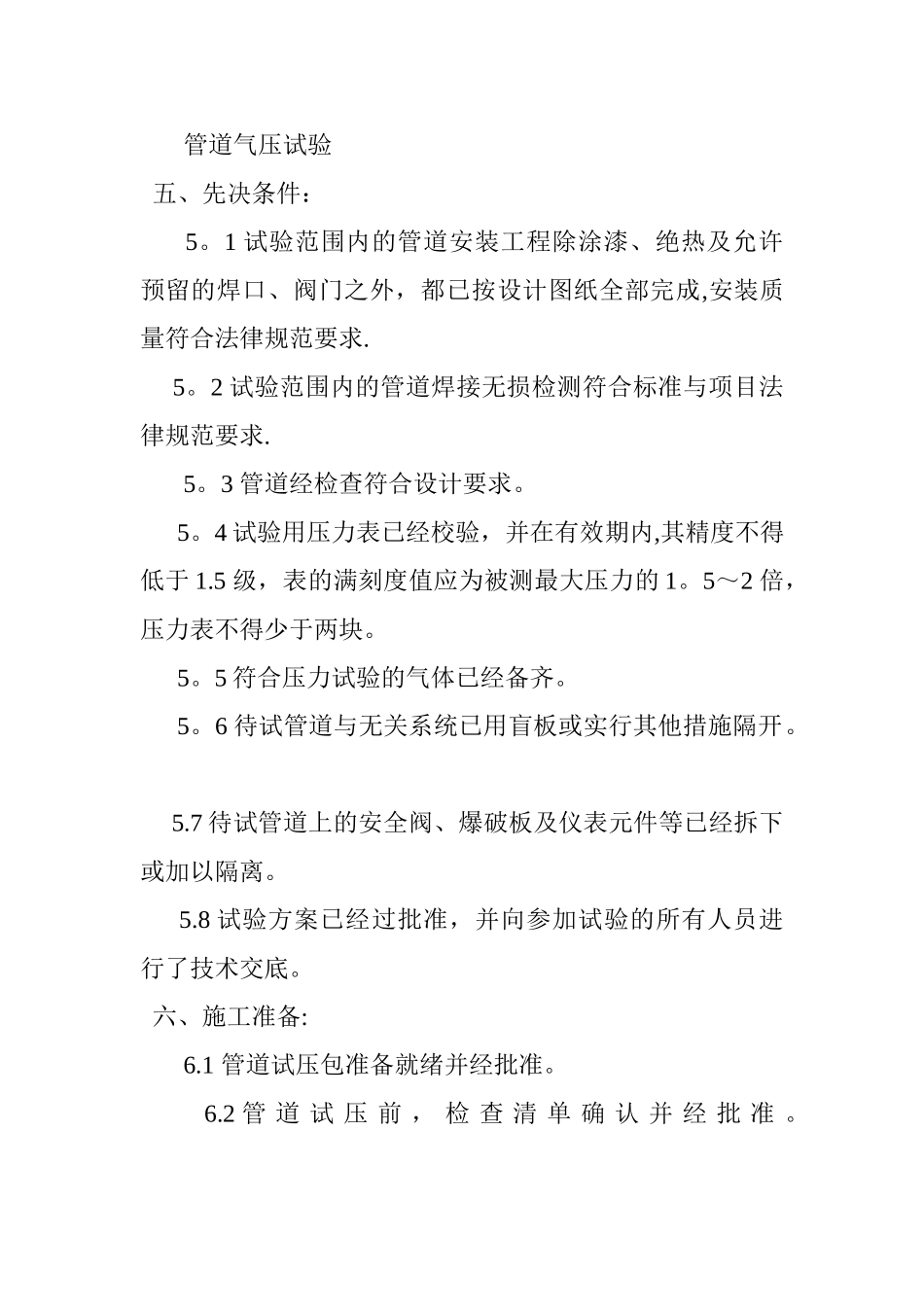

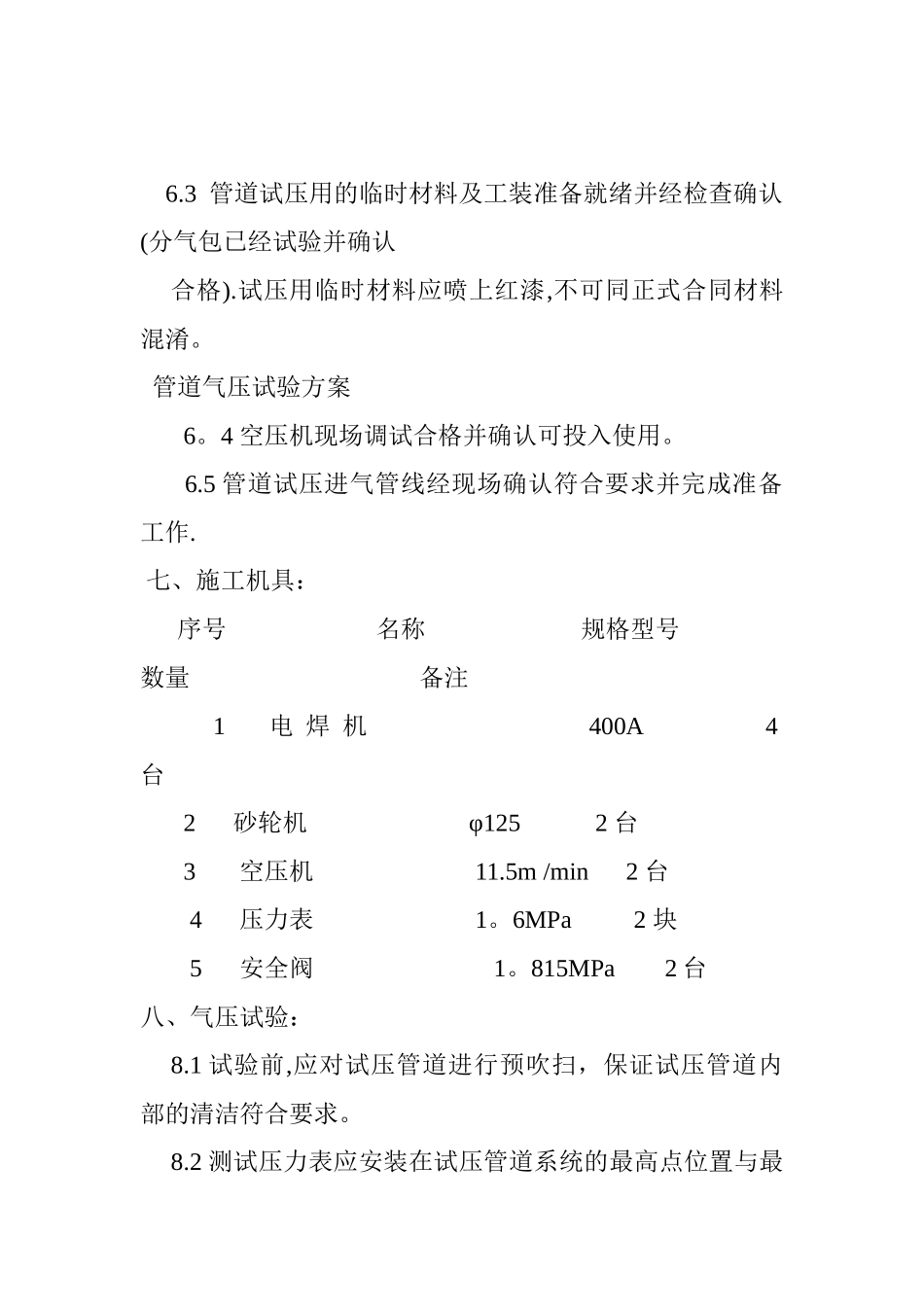

管道气压试验方案 一、编制目的: 管道试压的目的，是检查已安装好的管道系统的强度和严密性是否能达到设计要求，以保证正常运行使用，它是检查管道质量的一项重要措施. 二、编制说明： 本次管道试压范围是该天然气管线工程所有管道系统。采纳气压试验。 三、编制依据及执行标准: 3。1 设计院提供的管道施工图、工艺流程图 3.2 《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242-2024四、试压流程： 试压用临时材料准备 提交试压方案并获得批准 试压用施工机具准备 试压资料检查确认 试压检查清单确认 技术交底 试压实体检查确认 安全措施检查确认 管道气压试验 五、先决条件： 5。1 试验范围内的管道安装工程除涂漆、绝热及允许预留的焊口、阀门之外，都已按设计图纸全部完成,安装质量符合法律规范要求. 5。2 试验范围内的管道焊接无损检测符合标准与项目法律规范要求. 5。3 管道经检查符合设计要求。 5。4 试验用压力表已经校验，并在有效期内,其精度不得低于 1.5 级，表的满刻度值应为被测最大压力的 1。5～2 倍，压力表不得少于两块。 5。5 符合压力试验的气体已经备齐。 5。6 待试管道与无关系统已用盲板或实行其他措施隔开。 5.7 待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离。 5.8 试验方案已经过批准，并向参加试验的所有人员进行了技术交底。 六、施工准备: 6.1 管道试压包准备就绪并经批准。 6.2 管 道 试 压 前 ， 检 查 清 单 确 认 并 经 批 准 。 6.3 管道试压用的临时材料及工装准备就绪并经检查确认(分气包已经试验并确认 合格).试压用临时材料应喷上红漆,不可同正式合同材料混淆。 管道气压试验方案 6。4 空压机现场调试合格并确认可投入使用。 6.5 管道试压进气管线经现场确认符合要求并完成准备工作. 七、施工机具： 序号 名称 规格型号 数量 备注 1 电 焊 机 400A 4 台 2 砂轮机 φ125 2 台 3 空压机 11.5m /min 2 台 4 压力表 1。6MPa 2 块 5 安全阀 1。815MPa 2 台 八、气压试验： 8.1 试验前,应对试压管道进行预吹扫，保证试压管道内部的清洁符合要求。 8.2 测试压力表应安装在试压管道系统的最高点位置与最低点位置,每个位置至少 一块。 8。3 测试用的临时盲板应同测试压力相符。 8。4 在连接试验管道系统的分气包上是安装安全阀 。 8.5 分包只提供试压用的临时垫片，;总包提...
