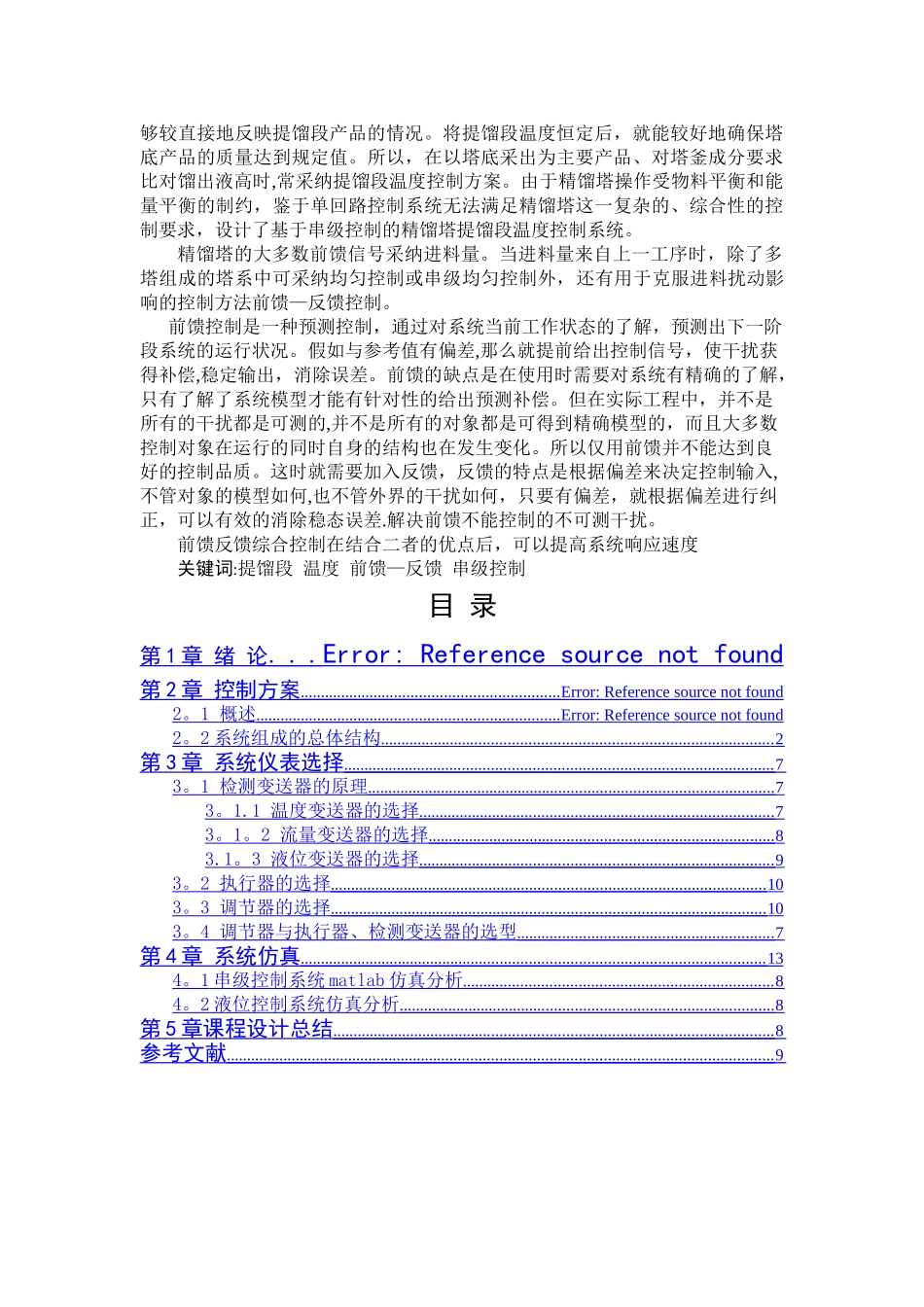

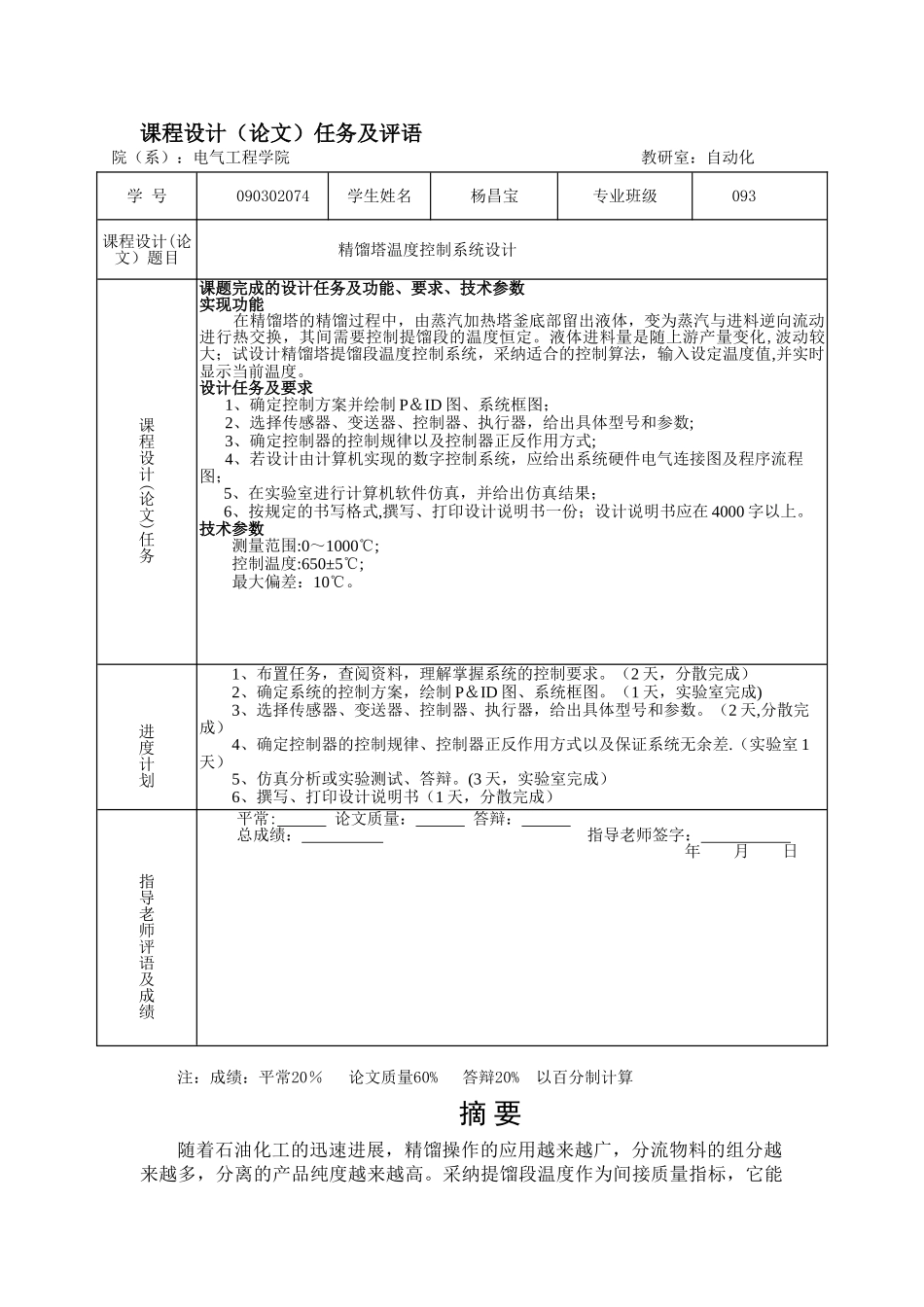

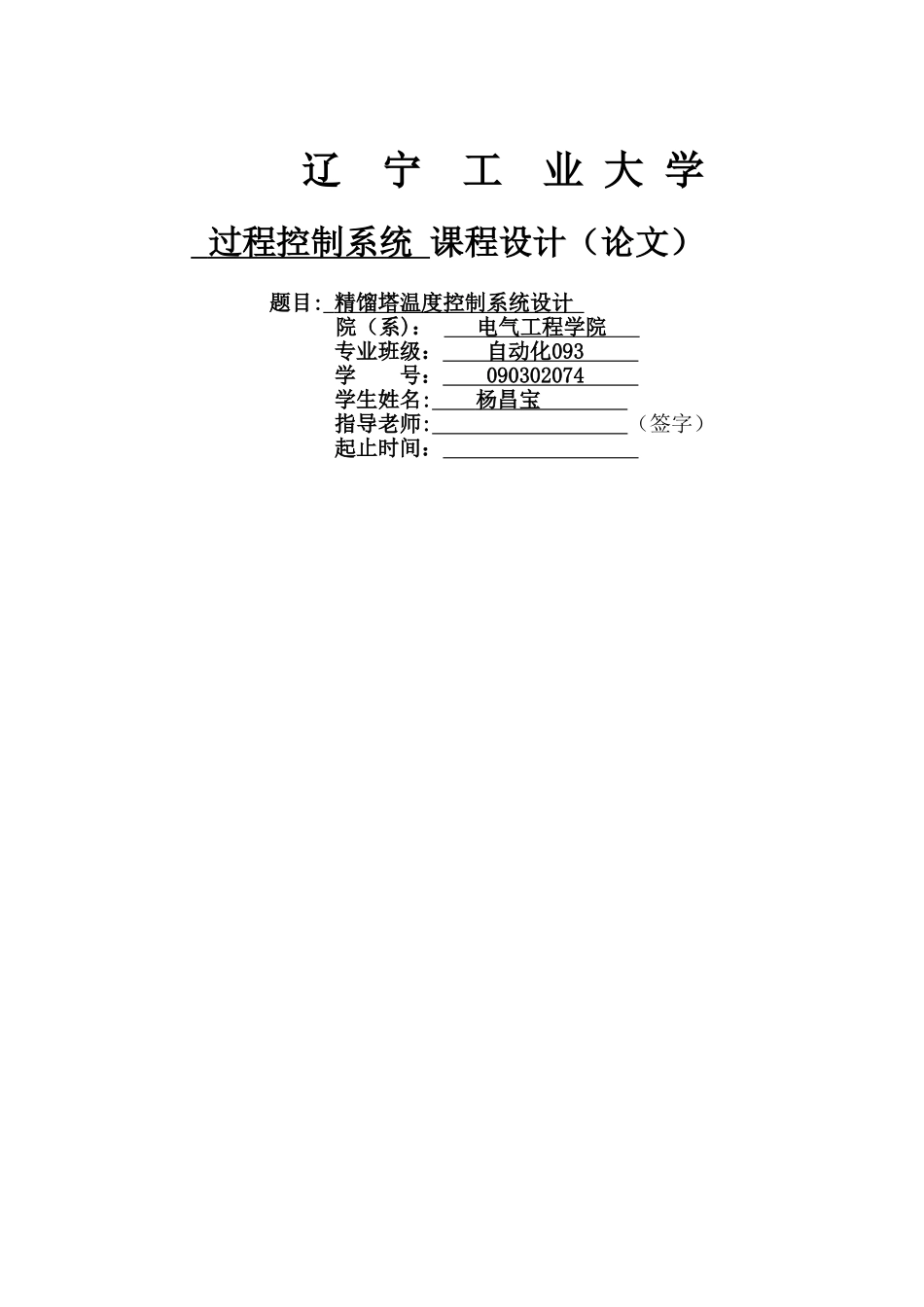

辽 宁 工 业 大 学 过程控制系统 课程设计（论文）题目: 精馏塔温度控制系统设计 院（系)： 电气工程学院 专业班级： 自动化 093 学 号： 090302074 学生姓名: 杨昌宝 指导老师: （签字）起止时间： 课程设计（论文）任务及评语院（系）：电气工程学院 教研室：自动化 注：成绩：平常20％ 论文质量60% 答辩20% 以百分制计算摘 要随着石油化工的迅速进展，精馏操作的应用越来越广，分流物料的组分越来越多，分离的产品纯度越来越高。采纳提馏段温度作为间接质量指标，它能学 号090302074学生姓名杨昌宝专业班级093课程设计(论文）题目精馏塔温度控制系统设计课程设计(论文)任务课题完成的设计任务及功能、要求、技术参数实现功能在精馏塔的精馏过程中，由蒸汽加热塔釜底部留出液体，变为蒸汽与进料逆向流动进行热交换，其间需要控制提馏段的温度恒定。液体进料量是随上游产量变化,波动较大；试设计精馏塔提馏段温度控制系统，采纳适合的控制算法，输入设定温度值,并实时显示当前温度。设计任务及要求1、确定控制方案并绘制 P＆ID 图、系统框图；2、选择传感器、变送器、控制器、执行器，给出具体型号和参数;3、确定控制器的控制规律以及控制器正反作用方式;4、若设计由计算机实现的数字控制系统，应给出系统硬件电气连接图及程序流程图；5、在实验室进行计算机软件仿真，并给出仿真结果；6、按规定的书写格式,撰写、打印设计说明书一份；设计说明书应在 4000 字以上。技术参数测量范围:0～1000℃;控制温度:650±5℃; 最大偏差：10℃。进度计划1、布置任务，查阅资料，理解掌握系统的控制要求。（2 天，分散完成）2、确定系统的控制方案，绘制 P＆ID 图、系统框图。（1 天，实验室完成)3、选择传感器、变送器、控制器、执行器，给出具体型号和参数。（2 天,分散完成）4、确定控制器的控制规律、控制器正反作用方式以及保证系统无余差.（实验室 1天）5、仿真分析或实验测试、答辩。(3 天，实验室完成）6、撰写、打印设计说明书（1 天，分散完成）指导老师评语及成绩平常: 论文质量： 答辩： 总成绩： 指导老师签字： 年 月 日够较直接地反映提馏段产品的情况。将提馏段温度恒定后，就能较好地确保塔底产品的质量达到规定值。所以，在以塔底采出为主要产品、对塔釜成分要求比对馏出液高时,常采纳提馏段温度控制方案。由于精馏塔操作受物料平衡和能量平衡的制约，鉴于单回路控制系统无法满足精馏塔这一...
