结构制图标准

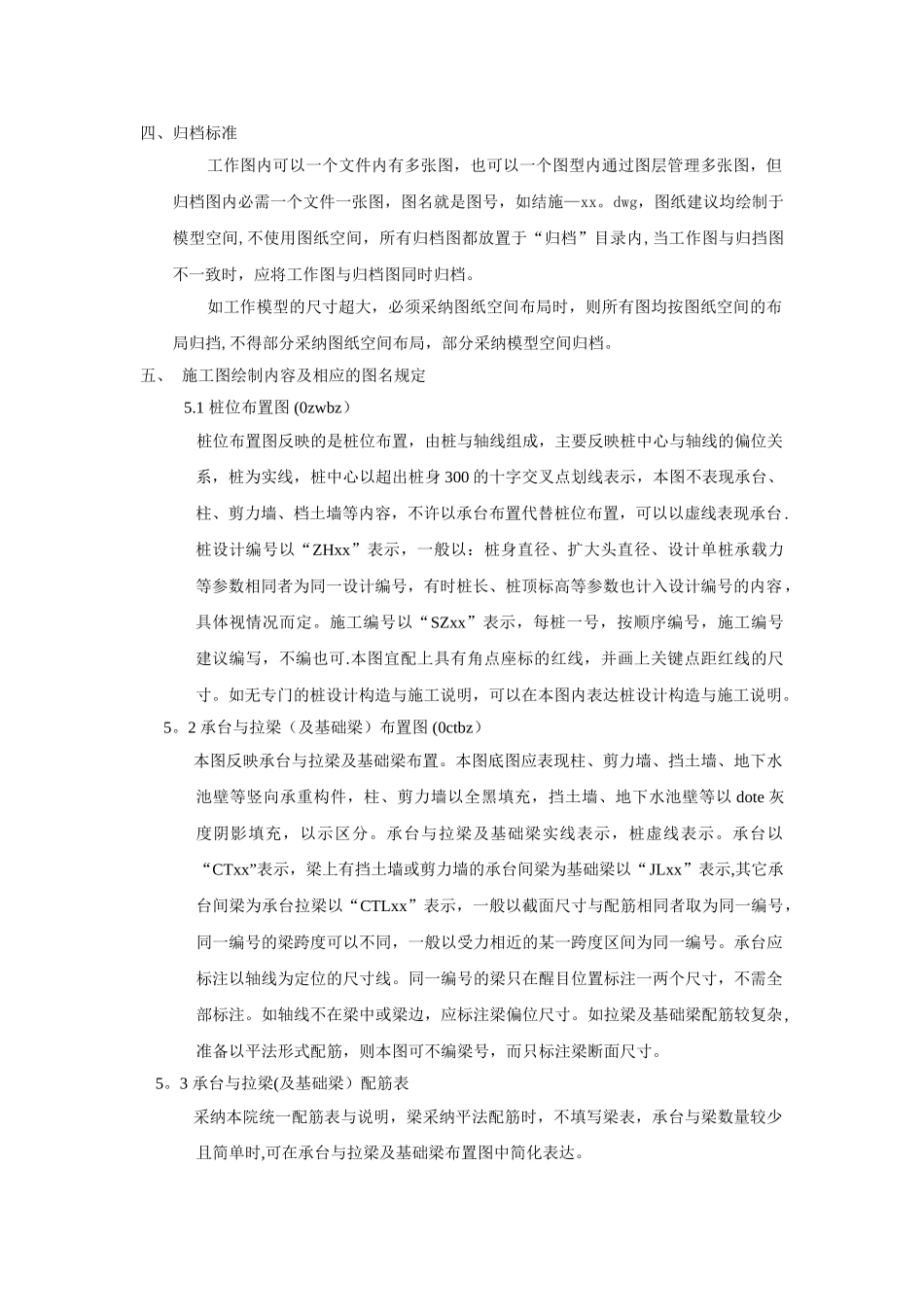

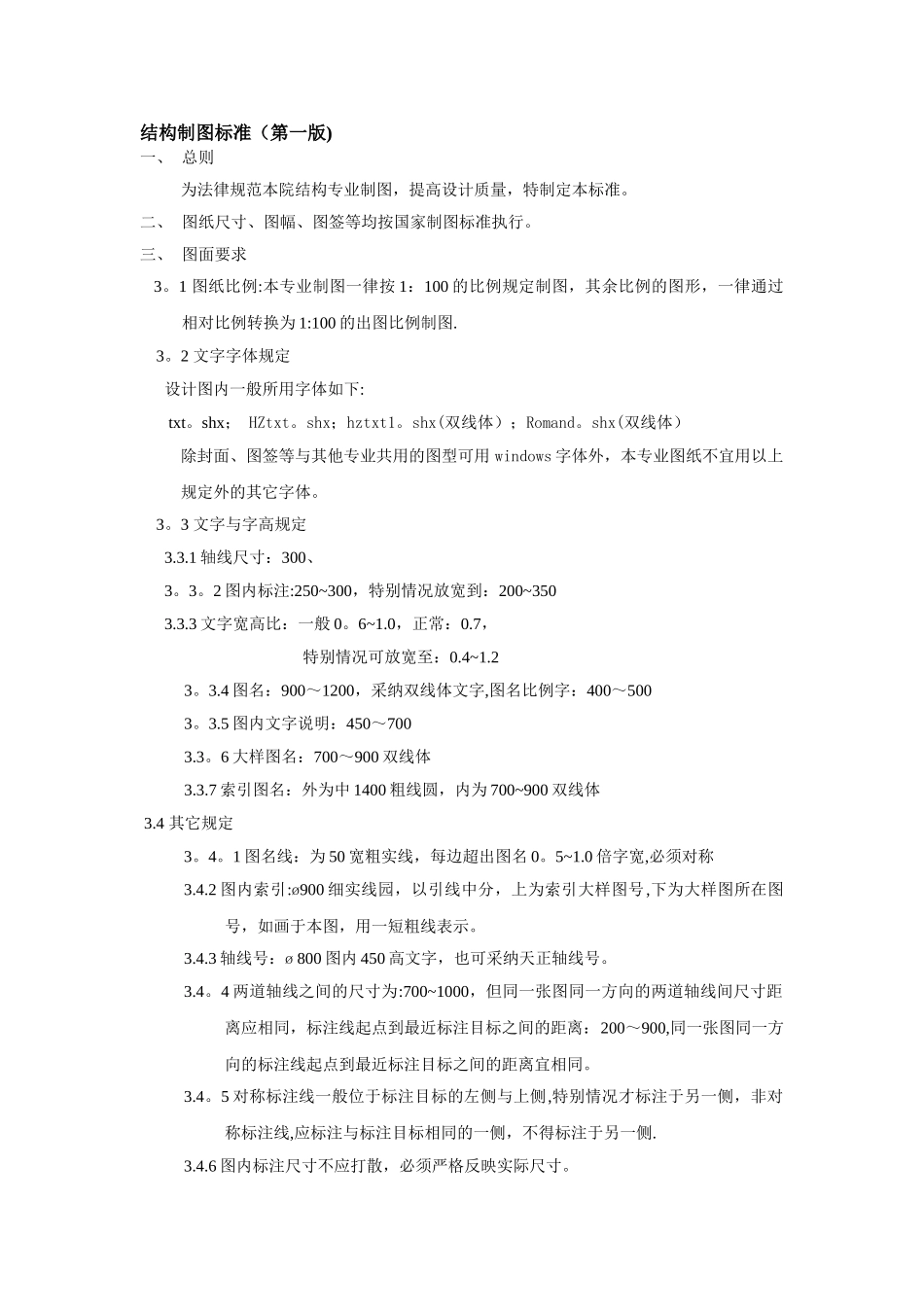

结构制图标准（第一版)一、 总则为法律规范本院结构专业制图，提高设计质量，特制定本标准。二、 图纸尺寸、图幅、图签等均按国家制图标准执行。三、 图面要求3。1 图纸比例:本专业制图一律按 1：100 的比例规定制图，其余比例的图形，一律通过相对比例转换为 1:100 的出图比例制图.3。2 文字字体规定 设计图内一般所用字体如下: txt。shx； HZtxt。shx；hztxt1。shx(双线体）；Romand。shx(双线体） 除封面、图签等与其他专业共用的图型可用 windows 字体外，本专业图纸不宜用以上规定外的其它字体。3。3 文字与字高规定 3.3.1 轴线尺寸：300、 3。3。2 图内标注:250~300，特别情况放宽到：200~350 3.3.3 文字宽高比：一般 0。6~1.0，正常：0.7，特别情况可放宽至：0.4~1.23。3.4 图名：900～1200，采纳双线体文字,图名比例字：400～5003。3.5 图内文字说明：450～7003.3。6 大样图名：700～900 双线体3.3.7 索引图名：外为中 1400 粗线圆，内为 700~900 双线体 3.4 其它规定3。4。1 图名线：为 50 宽粗实线，每边超出图名 0。5~1.0 倍字宽,必须对称3.4.2 图内索引:ø900 细实线园，以引线中分，上为索引大样图号,下为大样图所在图号，如画于本图，用一短粗线表示。3.4.3 轴线号：ø 800 图内 450 高文字，也可采纳天正轴线号。3.4。4 两道轴线之间的尺寸为:700~1000，但同一张图同一方向的两道轴线间尺寸距离应相同，标注线起点到最近标注目标之间的距离：200～900,同一张图同一方向的标注线起点到最近标注目标之间的距离宜相同。3.4。5 对称标注线一般位于标注目标的左侧与上侧,特别情况才标注于另一侧，非对称标注线,应标注与标注目标相同的一侧，不得标注于另一侧.3.4.6 图内标注尺寸不应打散，必须严格反映实际尺寸。四、归档标准 工作图内可以一个文件内有多张图，也可以一个图型内通过图层管理多张图，但归档图内必需一个文件一张图，图名就是图号，如结施—xx。dwg，图纸建议均绘制于模型空间,不使用图纸空间，所有归档图都放置于“归档”目录内,当工作图与归挡图不一致时，应将工作图与归档图同时归档。 如工作模型的尺寸超大，必须采纳图纸空间布局时，则所有图均按图纸空间的布局归挡,不得部分采纳图纸空间布局，部分采纳模型空间归档。五、 施工图绘制内容及相应的图名规定5.1 桩位布置图 (0zwbz） 桩位布置图反映的是桩位布置，由桩与轴线组成，主要反映桩中心与轴线的偏位...
