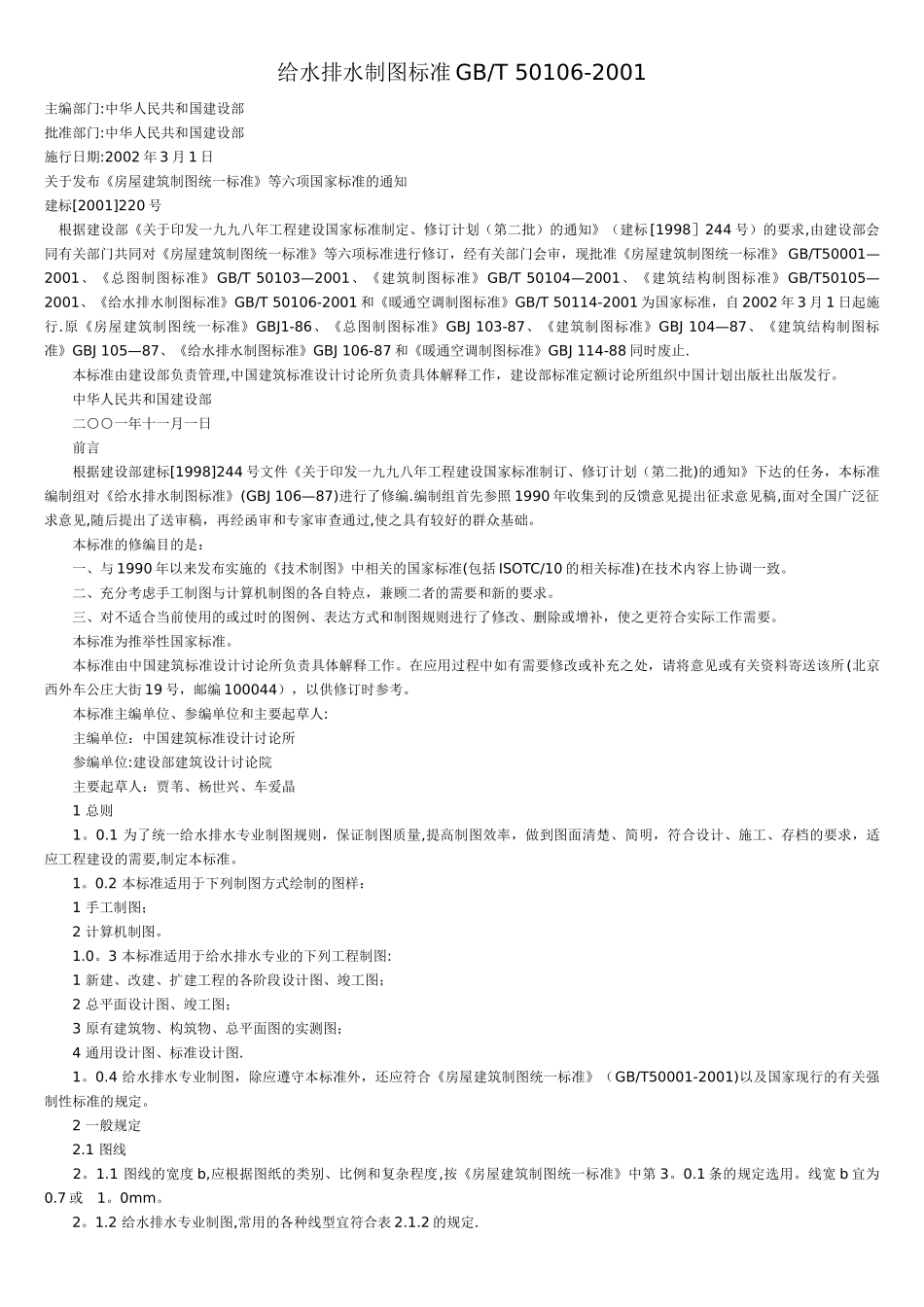

给水排水制图标准 GB/T 50106-2001主编部门:中华人民共和国建设部批准部门:中华人民共和国建设部施行日期:2002 年 3 月 1 日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220 号 根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划（第二批）的通知》（建标 [1998］244 号）的要求,由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》 GB/T50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T50105—2001、《给水排水制图标准》GB/T 50106-2001 和《暖通空调制图标准》GB/T 50114-2001 为国家标准，自 2002 年 3 月 1 日起施行.原《房屋建筑制图统一标准》GBJ1-86、《总图制图标准》GBJ 103-87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106-87 和《暖通空调制图标准》GBJ 114-88 同时废止. 本标准由建设部负责管理,中国建筑标准设计讨论所负责具体解释工作，建设部标准定额讨论所组织中国计划出版社出版发行。 中华人民共和国建设部 二○○一年十一月一日 前言 根据建设部建标[1998]244 号文件《关于印发一九九八年工程建设国家标准制订、修订计划（第二批)的通知》下达的任务，本标准编制组对《给水排水制图标准》(GBJ 106—87)进行了修编.编制组首先参照 1990 年收集到的反馈意见提出征求意见稿,面对全国广泛征求意见,随后提出了送审稿，再经函审和专家审查通过,使之具有较好的群众基础。 本标准的修编目的是： 一、与 1990 年以来发布实施的《技术制图》中相关的国家标准(包括 ISOTC/10 的相关标准)在技术内容上协调一致。 二、充分考虑手工制图与计算机制图的各自特点，兼顾二者的需要和新的要求。 三、对不适合当前使用的或过时的图例、表达方式和制图规则进行了修改、删除或增补，使之更符合实际工作需要。 本标准为推举性国家标准。 本标准由中国建筑标准设计讨论所负责具体解释工作。在应用过程中如有需要修改或补充之处，请将意见或有关资料寄送该所 (北京西外车公庄大街 19 号，邮编 100044），以供修订时参考。 本标准主编单位、参编单位和主要起草人: 主编单位：中国建筑标准设计讨论所 参编单位:建设部建筑设计讨论院 主要起草人：贾苇、杨世兴、车爱晶 ...
