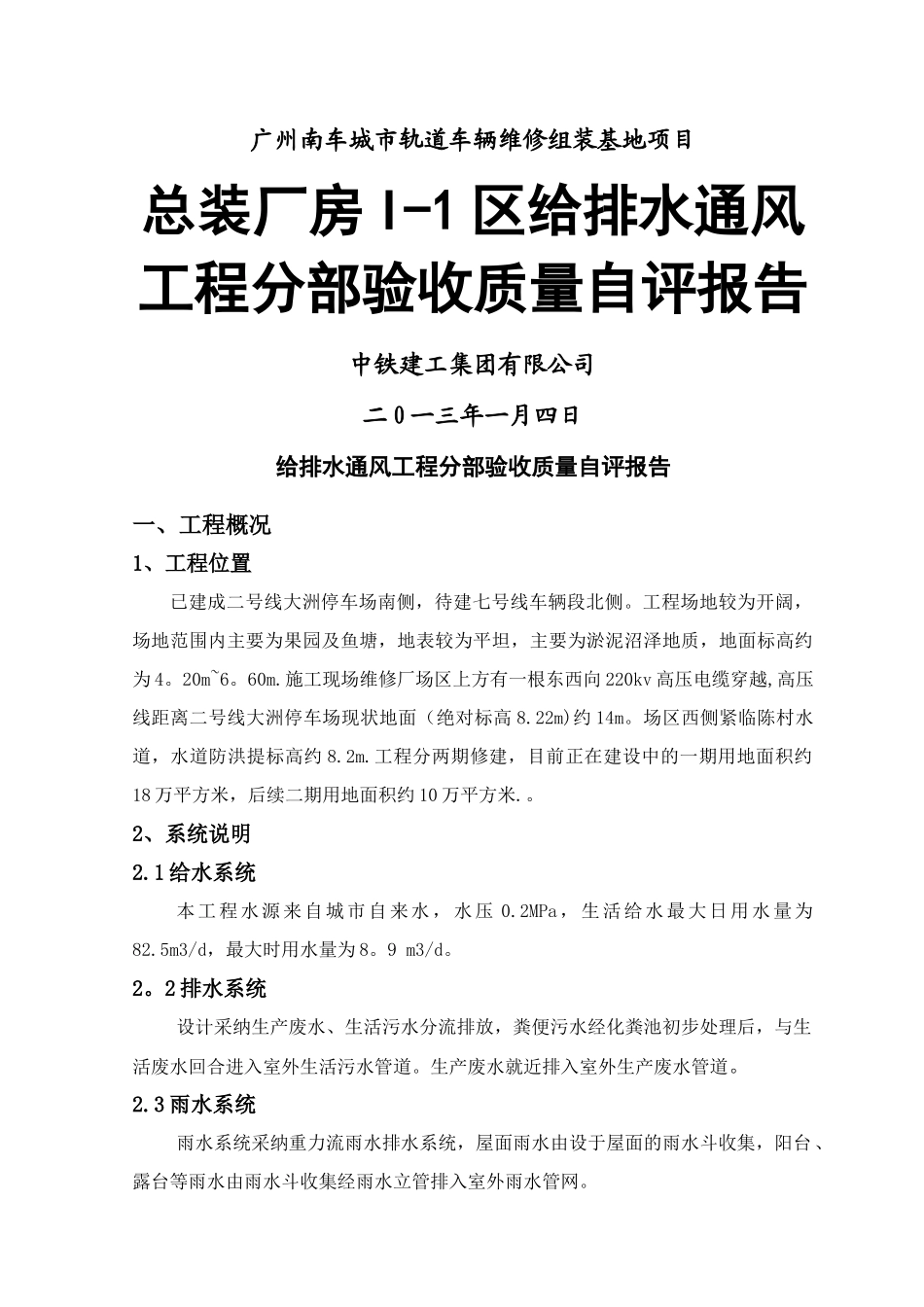

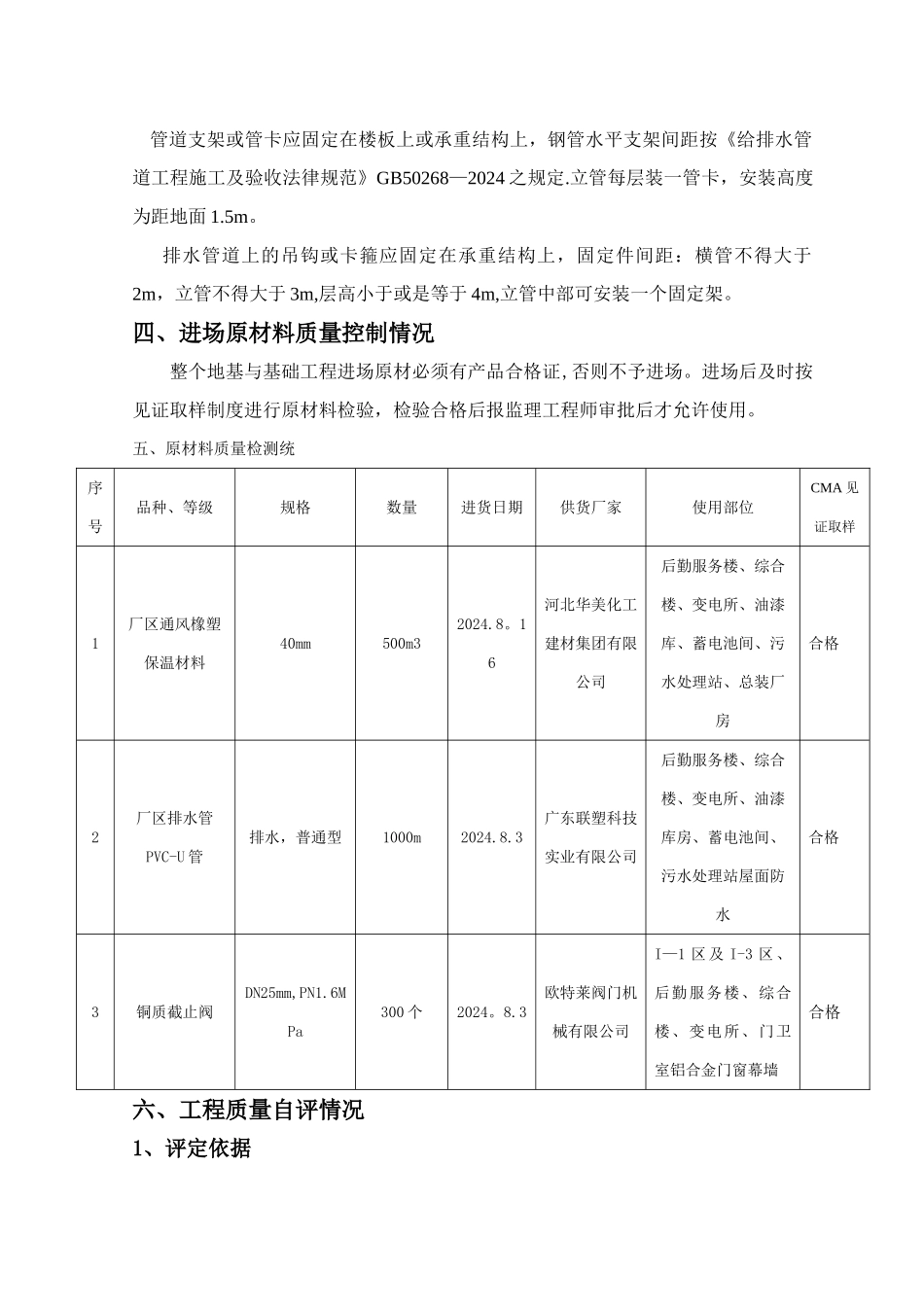

广州南车城市轨道车辆维修组装基地项目总装厂房 I-1 区给排水通风工程分部验收质量自评报告中铁建工集团有限公司二 0 一三年一月四日给排水通风工程分部验收质量自评报告一、工程概况1、工程位置已建成二号线大洲停车场南侧，待建七号线车辆段北侧。工程场地较为开阔，场地范围内主要为果园及鱼塘，地表较为平坦，主要为淤泥沼泽地质，地面标高约为 4。20m~6。60m.施工现场维修厂场区上方有一根东西向 220kv 高压电缆穿越,高压线距离二号线大洲停车场现状地面（绝对标高 8.22m)约 14m。场区西侧紧临陈村水道，水道防洪提标高约 8.2m.工程分两期修建，目前正在建设中的一期用地面积约18 万平方米，后续二期用地面积约 10 万平方米.。2、系统说明2.1 给水系统本工程水源来自城市自来水，水压 0.2MPa，生活给水最大日用水量为82.5m3/d，最大时用水量为 8。9 m3/d。2。2 排水系统设计采纳生产废水、生活污水分流排放，粪便污水经化粪池初步处理后，与生活废水回合进入室外生活污水管道。生产废水就近排入室外生产废水管道。2.3 雨水系统雨水系统采纳重力流雨水排水系统，屋面雨水由设于屋面的雨水斗收集，阳台、露台等雨水由雨水斗收集经雨水立管排入室外雨水管网。2。4 室内消火栓给水系统 消防水源由综合楼消防泵房提供，室内消火栓管道布置成环状，阀门采纳蝶阀，处于长开启状态，并有明显的启闭标志。二、总装厂房 1—1 区工程概况总装厂房 I-1 区为单层钢结构厂房,总高度为 18.3 米，本工程建筑面积：20790㎡.建筑结构安全等级：二级;框架结构抗震等级：3 级 2024 年 11 月 4 日土方开挖 , 2024 年 12 月 15 日基础施工结束三、施工过程中的质量控制1、管材 a、生活给水管 室外埋地管采纳双面衬塑钢管,法兰连接，接口处采纳热缩套防腐，室内冷热水均采纳内衬塑，外烤漆衬塑钢管,DN≤65 时，卡箍管件或是螺纹管件连接，DN≥80时，法兰式管件连接。b、排水管道 室内生活排水管，雨水管采纳 UPVC 排水管，粘接；室外排水管 DN≤300mm时采纳聚乙烯(PE）双壁波纹排水管，DN≥400mm 时采纳钢肋增强聚乙烯（PE）螺旋波纹管2、管道敷设给水立管穿楼板时，应设套管，安装在楼板内的套管,其顶部应高出装饰地面20mm，安装在卫生间内的套管其顶部应高出装饰地面 50mm,底部应该与楼本底面相平，套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。排水管道穿楼板时应预留孔洞,管道安装完毕后将孔...
