给排水管材选用表

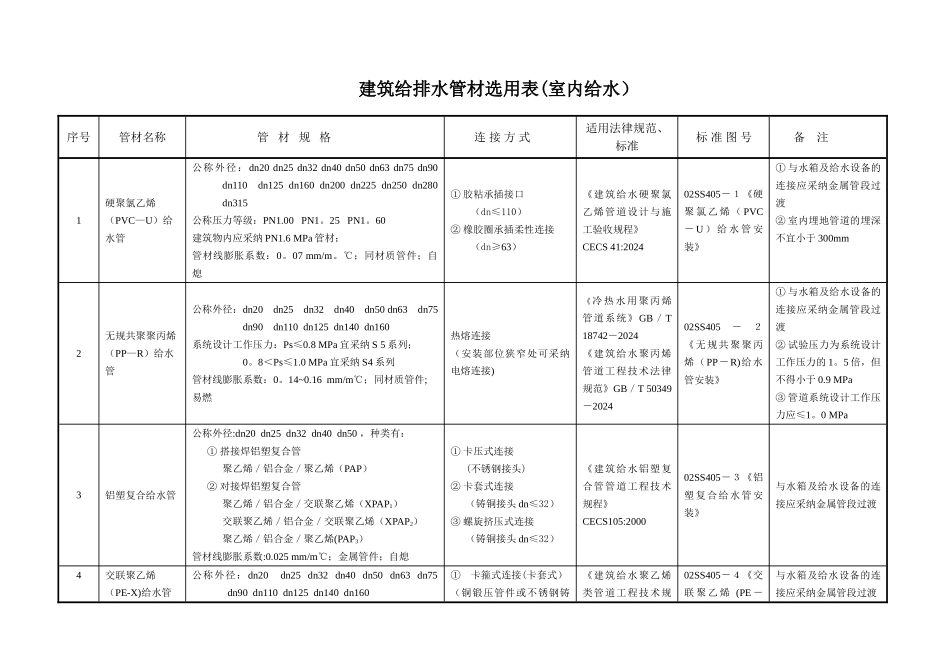

给排水管材选用表_第1页
1/14
给排水管材选用表_第2页
2/14
给排水管材选用表_第3页
3/14
建筑给排水管材选用表(室内给水)序号管材名称管 材 规 格连 接 方 式适用法律规范、标准标 准 图 号备 注1硬聚氯乙烯(PVC—U)给水管公称外径:dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110 dn125 dn160 dn200 dn225 dn250 dn280 dn315公称压力等级:PN1.00 PN1。25 PN1。60建筑物内应采纳 PN1.6 MPa 管材; 管材线膨胀系数:0。07 mm/m。℃;同材质管件;自熄① 胶粘承插接口(dn≤110)② 橡胶圈承插柔性连接(dn≥63)《建筑给水硬聚氯乙烯管道设计与施工验收规程》CECS 41:2024 02SS405-1《硬聚 氯 乙 烯 ( PVC- U ) 给 水 管 安装》① 与水箱及给水设备的连接应采纳金属管段过渡② 室内埋地管道的埋深不宜小于 300mm2无规共聚聚丙烯(PP—R)给水管公称外径:dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110 dn125 dn140 dn160系统设计工作压力:Ps≤0.8 MPa 宜采纳 S 5 系列;0。8<Ps≤1.0 MPa 宜采纳 S4 系列管材线膨胀系数:0。14~0.16 mm/m℃;同材质管件;易燃热熔连接(安装部位狭窄处可采纳电熔连接)《冷热水用聚丙烯管道系统》GB/T 18742-2024《建筑给水聚丙烯管道工程技术法律规范》GB/T 50349-202402SS405-2 《无规共聚聚丙烯(PP-R)给水管安装》① 与水箱及给水设备的连接应采纳金属管段过渡② 试验压力为系统设计工作压力的 1。5 倍,但不得小于 0.9 MPa③ 管道系统设计工作压力应≤1。0 MPa3铝塑复合给水管公称外径:dn20 dn25 dn32 dn40 dn50 ,种类有:① 搭接焊铝塑复合管聚乙烯/铝合金/聚乙烯(PAP)② 对接焊铝塑复合管聚乙烯/铝合金/交联聚乙烯(XPAP1)交联聚乙烯/铝合金/交联聚乙烯(XPAP2)聚乙烯/铝合金/聚乙烯(PAP3)管材线膨胀系数:0.025 mm/m℃;金属管件;自熄① 卡压式连接(不锈钢接头)② 卡套式连接(铸铜接头 dn≤32)③ 螺旋挤压式连接(铸铜接头 dn≤32)《建筑给水铝塑复合管管道工程技术规程》CECS105:200002SS405-3《铝塑复合给水管安装》与水箱及给水设备的连接应采纳金属管段过渡4交联聚乙烯(PE-X)给水管公称外径:dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110 dn125 dn140 dn160①卡箍式连接(卡套式)(铜锻压管件或不锈钢铸《建筑给水聚乙烯类管道工程技术规02SS405-4《交联 聚 乙 烯 (PE -与水箱及给水设备的连接应采纳金属管段过渡系统工作压力...
