给排水管道工程高程测量计算方法

给排水管道工程高程测量计算方法_第1页
1/1

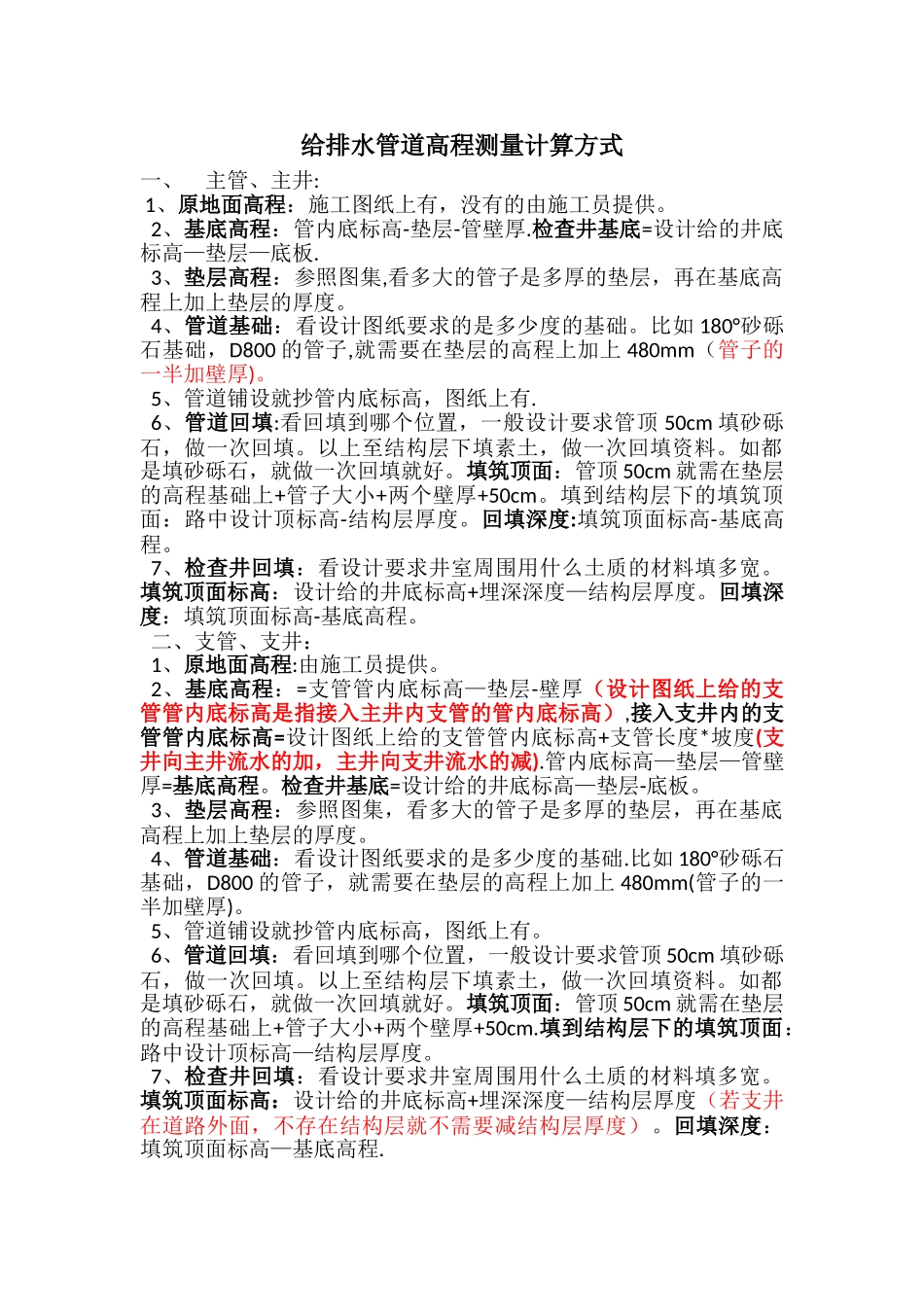

给排水管道高程测量计算方式一、主管、主井: 1、原地面高程:施工图纸上有,没有的由施工员提供。2、基底高程:管内底标高-垫层-管壁厚.检查井基底=设计给的井底标高—垫层—底板.3、垫层高程:参照图集,看多大的管子是多厚的垫层,再在基底高程上加上垫层的厚度。4、管道基础:看设计图纸要求的是多少度的基础。比如 180°砂砾石基础,D800 的管子,就需要在垫层的高程上加上 480mm(管子的一半加壁厚)。5、管道铺设就抄管内底标高,图纸上有.6、管道回填:看回填到哪个位置,一般设计要求管顶 50cm 填砂砾石,做一次回填。以上至结构层下填素土,做一次回填资料。如都是填砂砾石,就做一次回填就好。填筑顶面:管顶 50cm 就需在垫层的高程基础上+管子大小+两个壁厚+50cm。填到结构层下的填筑顶面:路中设计顶标高-结构层厚度。回填深度:填筑顶面标高-基底高程。7、检查井回填:看设计要求井室周围用什么土质的材料填多宽。填筑顶面标高:设计给的井底标高+埋深深度—结构层厚度。回填深度:填筑顶面标高-基底高程。二、支管、支井:1、原地面高程:由施工员提供。2、基底高程:=支管管内底标高—垫层-壁厚(设计图纸上给的支管管内底标高是指接入主井内支管的管内底标高),接入支井内的支管管内底标高=设计图纸上给的支管管内底标高+支管长度*坡度(支井向主井流水的加,主井向支井流水的减).管内底标高—垫层—管壁厚=基底高程。检查井基底=设计给的井底标高—垫层-底板。3、垫层高程:参照图集,看多大的管子是多厚的垫层,再在基底高程上加上垫层的厚度。4、管道基础:看设计图纸要求的是多少度的基础.比如 180°砂砾石基础,D800 的管子,就需要在垫层的高程上加上 480mm(管子的一半加壁厚)。5、管道铺设就抄管内底标高,图纸上有。6、管道回填:看回填到哪个位置,一般设计要求管顶 50cm 填砂砾石,做一次回填。以上至结构层下填素土,做一次回填资料。如都是填砂砾石,就做一次回填就好。填筑顶面:管顶 50cm 就需在垫层的高程基础上+管子大小+两个壁厚+50cm.填到结构层下的填筑顶面:路中设计顶标高—结构层厚度。7、检查井回填:看设计要求井室周围用什么土质的材料填多宽。填筑顶面标高:设计给的井底标高+埋深深度—结构层厚度(若支井在道路外面,不存在结构层就不需要减结构层厚度)。回填深度:填筑顶面标高—基底高程.
