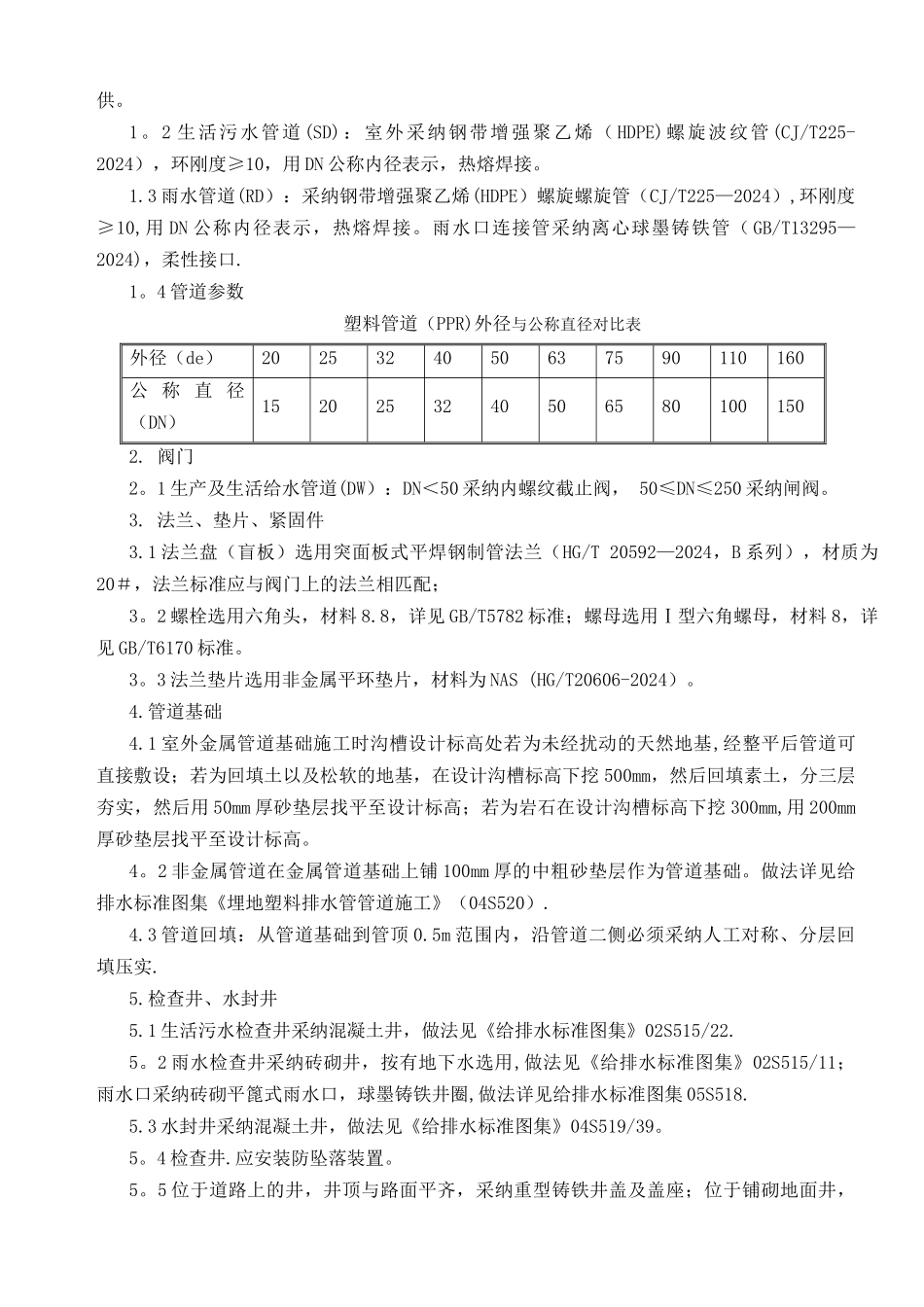

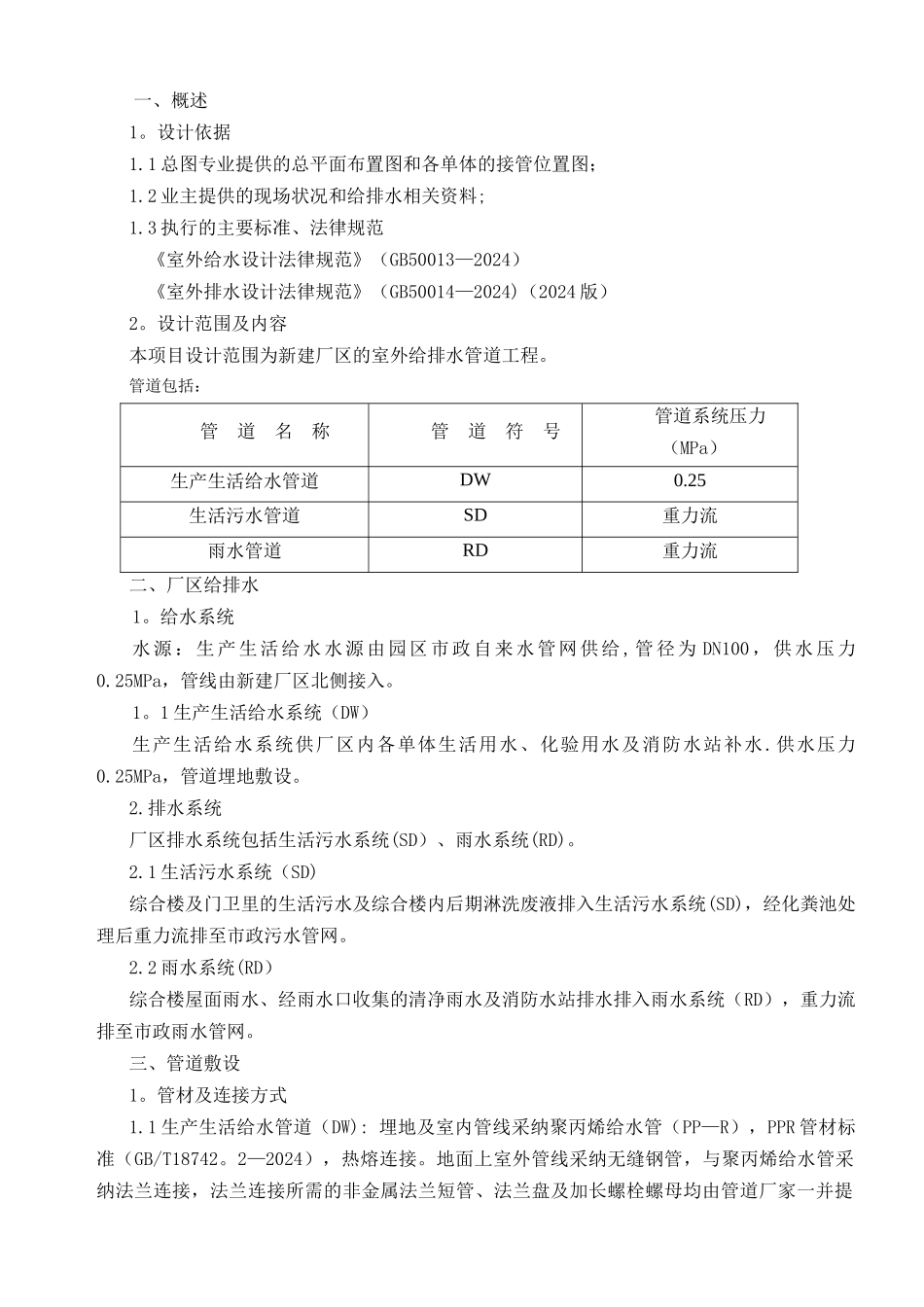

设计说明LDESCRIPTION OF DESIGN工程名称PROJECT 江西福安路润滑材料有限公司 综合楼及研发中心项目设计项目SECTION厂区给排水编号NO。NR904。084。E74.00-1版次 REV。 0设计阶段 STAGE详细工程设计专业名称 SPECIAL给排水第 1 页 OF 共 5 页修改 MODIFY012345编制 PREP校核 CHK’D审核 REV’D审定 APP’D一、概述1。设计依据1.1 总图专业提供的总平面布置图和各单体的接管位置图；1.2 业主提供的现场状况和给排水相关资料;1.3 执行的主要标准、法律规范 《室外给水设计法律规范》（GB50013—2024） 《室外排水设计法律规范》（GB50014—2024)（2024 版）2。设计范围及内容本项目设计范围为新建厂区的室外给排水管道工程。管道包括：管 道 名 称管 道 符 号管道系统压力（MPa）生产生活给水管道DW0.25生活污水管道SD重力流雨水管道RD重力流二、厂区给排水1。给水系统水源：生产生活给水水源由园区市政自来水管网供给 ,管径为 DN100，供水压力0.25MPa，管线由新建厂区北侧接入。1。1 生产生活给水系统（DW）生产生活给水系统供厂区内各单体生活用水、化验用水及消防水站补水.供水压力0.25MPa，管道埋地敷设。2.排水系统厂区排水系统包括生活污水系统(SD）、雨水系统(RD)。2.1 生活污水系统（SD)综合楼及门卫里的生活污水及综合楼内后期淋洗废液排入生活污水系统(SD)，经化粪池处理后重力流排至市政污水管网。2.2 雨水系统(RD）综合楼屋面雨水、经雨水口收集的清净雨水及消防水站排水排入雨水系统（RD），重力流排至市政雨水管网。三、管道敷设1。管材及连接方式1.1 生产生活给水管道（DW): 埋地及室内管线采纳聚丙烯给水管（PP—R），PPR 管材标准（GB/T18742。2—2024），热熔连接。地面上室外管线采纳无缝钢管，与聚丙烯给水管采纳法兰连接，法兰连接所需的非金属法兰短管、法兰盘及加长螺栓螺母均由管道厂家一并提供。1。2 生活污水管道 (SD)：室外采纳钢带增强聚乙烯（ HDPE)螺旋波纹管(CJ/T225-2024），环刚度≥10，用 DN 公称内径表示，热熔焊接。1.3 雨水管道(RD）：采纳钢带增强聚乙烯(HDPE）螺旋螺旋管（CJ/T225—2024）,环刚度≥10,用 DN 公称内径表示，热熔焊接。雨水口连接管采纳离心球墨铸铁管（ GB/T13295—2024)，柔性接口.1。4 管道参数塑料管道（PPR)外径与公称直径对比表外径（de）2025324050637590110160公 称 直 径（DN）15202532405065801001502. 阀门2。1 生产及生活...
