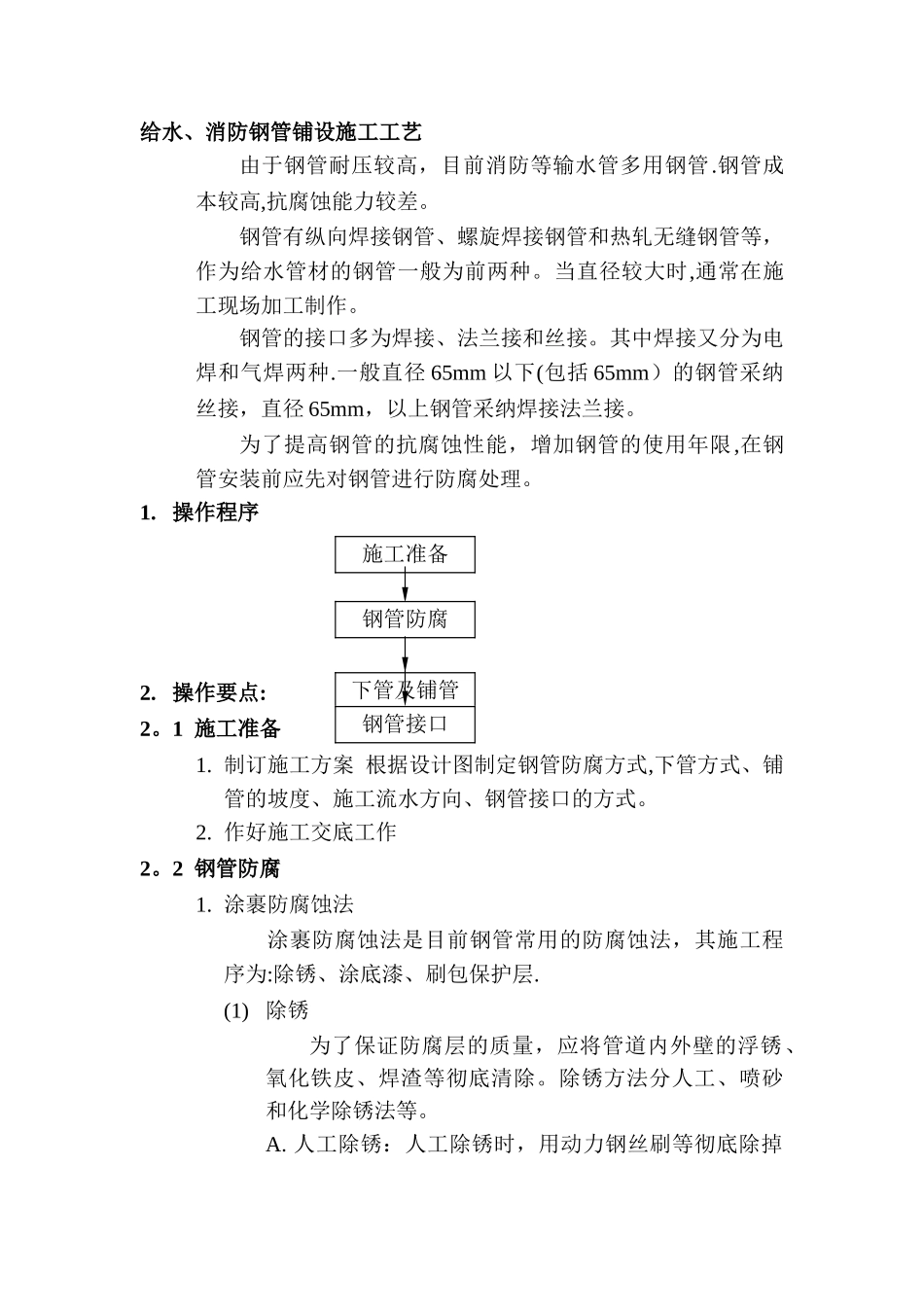

给水、消防钢管铺设施工工艺

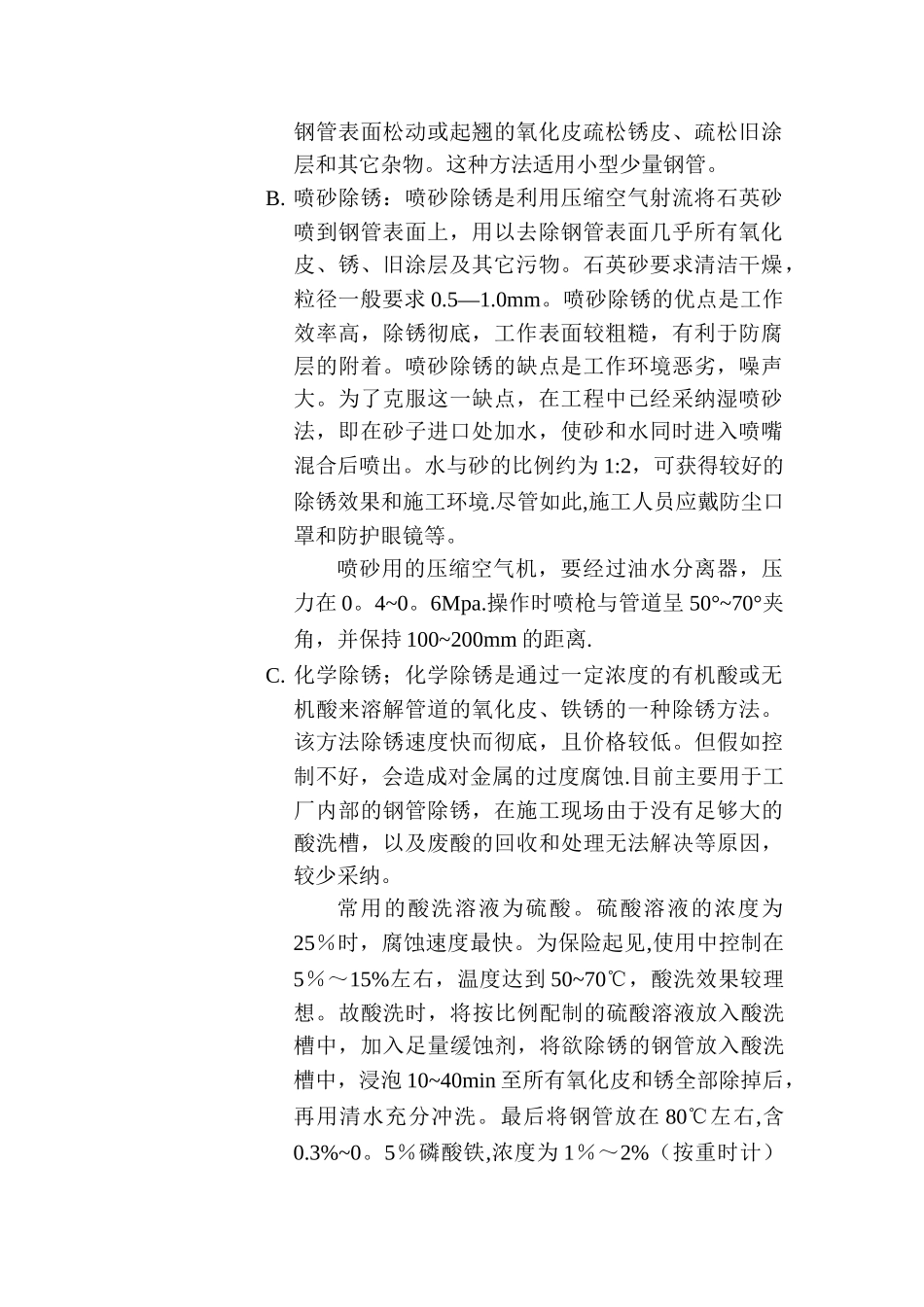

给水、消防钢管铺设施工工艺由于钢管耐压较高，目前消防等输水管多用钢管.钢管成本较高,抗腐蚀能力较差。钢管有纵向焊接钢管、螺旋焊接钢管和热轧无缝钢管等，作为给水管材的钢管一般为前两种。当直径较大时,通常在施工现场加工制作。钢管的接口多为焊接、法兰接和丝接。其中焊接又分为电焊和气焊两种.一般直径 65mm 以下(包括 65mm）的钢管采纳丝接，直径 65mm，以上钢管采纳焊接法兰接。为了提高钢管的抗腐蚀性能，增加钢管的使用年限,在钢管安装前应先对钢管进行防腐处理。1. 操作程序2. 操作要点:2。1 施工准备1. 制订施工方案 根据设计图制定钢管防腐方式,下管方式、铺管的坡度、施工流水方向、钢管接口的方式。2. 作好施工交底工作2。2 钢管防腐1. 涂裹防腐蚀法涂裹防腐蚀法是目前钢管常用的防腐蚀法，其施工程序为:除锈、涂底漆、刷包保护层.(1) 除锈为了保证防腐层的质量，应将管道内外壁的浮锈、氧化铁皮、焊渣等彻底清除。除锈方法分人工、喷砂和化学除锈法等。A. 人工除锈：人工除锈时，用动力钢丝刷等彻底除掉施工准备钢管防腐下管及铺管钢管接口钢管表面松动或起翘的氧化皮疏松锈皮、疏松旧涂层和其它杂物。这种方法适用小型少量钢管。B. 喷砂除锈：喷砂除锈是利用压缩空气射流将石英砂喷到钢管表面上，用以去除钢管表面几乎所有氧化皮、锈、旧涂层及其它污物。石英砂要求清洁干燥，粒径一般要求 0.5—1.0mm。喷砂除锈的优点是工作效率高，除锈彻底，工作表面较粗糙，有利于防腐层的附着。喷砂除锈的缺点是工作环境恶劣，噪声大。为了克服这一缺点，在工程中已经采纳湿喷砂法，即在砂子进口处加水，使砂和水同时进入喷嘴混合后喷出。水与砂的比例约为 1:2，可获得较好的除锈效果和施工环境.尽管如此,施工人员应戴防尘口罩和防护眼镜等。喷砂用的压缩空气机，要经过油水分离器，压力在 0。4~0。6Mpa.操作时喷枪与管道呈 50°~70°夹角，并保持 100~200mm 的距离.C. 化学除锈；化学除锈是通过一定浓度的有机酸或无机酸来溶解管道的氧化皮、铁锈的一种除锈方法。该方法除锈速度快而彻底，且价格较低。但假如控制不好，会造成对金属的过度腐蚀.目前主要用于工厂内部的钢管除锈，在施工现场由于没有足够大的酸洗槽，以及废酸的回收和处理无法解决等原因，较少采纳。常用的酸洗溶液为硫酸。硫酸溶液的浓度为25％时，腐蚀速度最快。为保险起见,使用中控制在5％～15%左右，温度达到 50~70℃，酸洗效果较理想。故酸洗时...
