给水管道冲洗、消毒方案

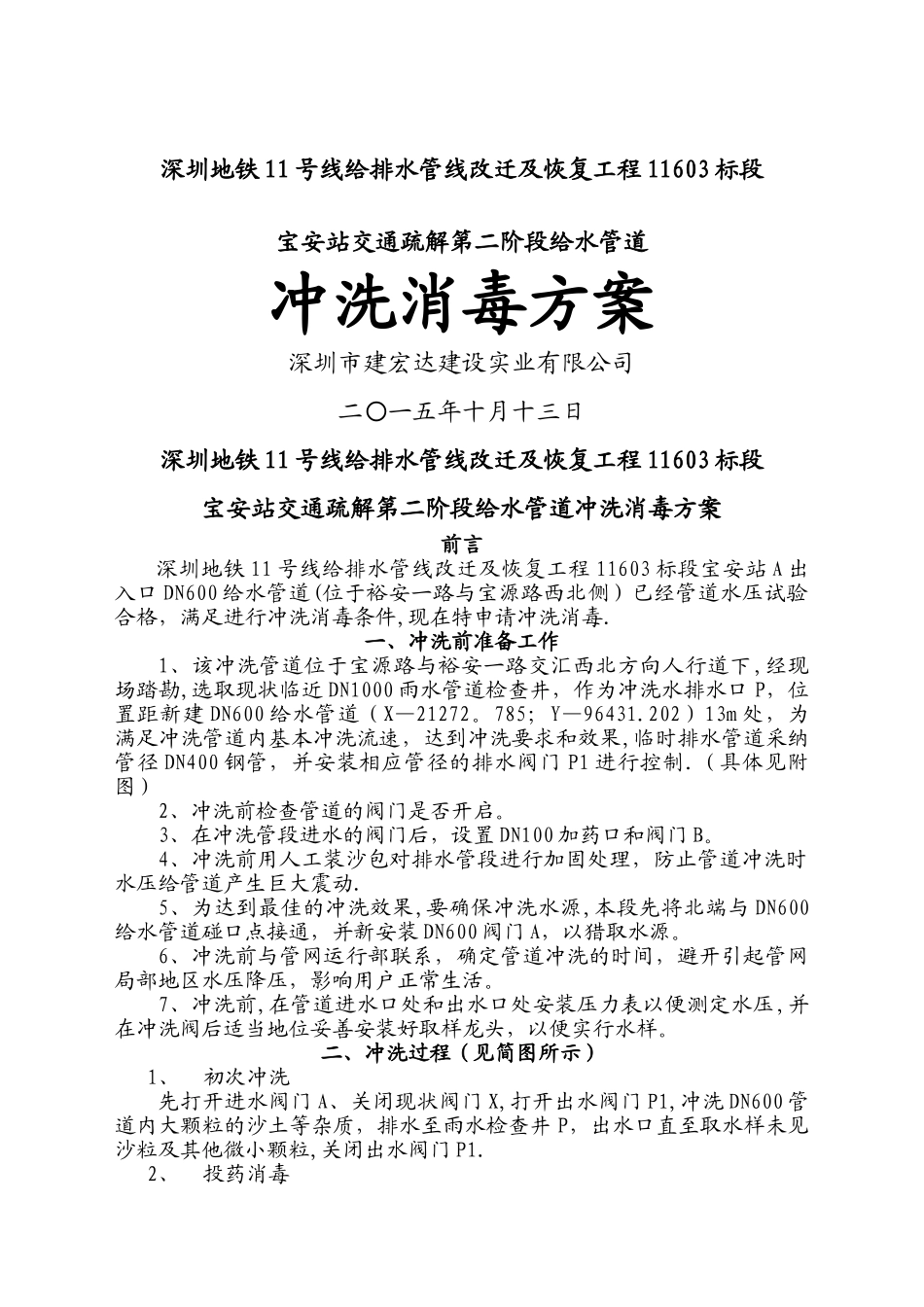

深圳地铁 11 号线给排水管线改迁及恢复工程 11603 标段宝安站交通疏解第二阶段给水管道冲洗消毒方案深圳市建宏达建设实业有限公司二一五年十月十三日〇深圳地铁 11 号线给排水管线改迁及恢复工程 11603 标段宝安站交通疏解第二阶段给水管道冲洗消毒方案前言深圳地铁 11 号线给排水管线改迁及恢复工程 11603 标段宝安站 A 出入口 DN600 给水管道(位于裕安一路与宝源路西北侧）已经管道水压试验合格，满足进行冲洗消毒条件,现在特申请冲洗消毒.一、冲洗前准备工作1、该冲洗管道位于宝源路与裕安一路交汇西北方向人行道下,经现场踏勘,选取现状临近 DN1000 雨水管道检查井，作为冲洗水排水口 P，位置距新建 DN600 给水管道（X—21272。785；Y—96431.202）13m 处，为满足冲洗管道内基本冲洗流速，达到冲洗要求和效果,临时排水管道采纳管径 DN400 钢管，并安装相应管径的排水阀门 P1 进行控制.（具体见附图）2、冲洗前检查管道的阀门是否开启。3、在冲洗管段进水的阀门后，设置 DN100 加药口和阀门 B。4、冲洗前用人工装沙包对排水管段进行加固处理，防止管道冲洗时水压给管道产生巨大震动.5、为达到最佳的冲洗效果,要确保冲洗水源,本段先将北端与 DN600给水管道碰口点接通，并新安装 DN600 阀门 A，以猎取水源。6、冲洗前与管网运行部联系，确定管道冲洗的时间，避开引起管网局部地区水压降压，影响用户正常生活。7、冲洗前,在管道进水口处和出水口处安装压力表以便测定水压,并在冲洗阀后适当地位妥善安装好取样龙头，以便实行水样。二、冲洗过程（见简图所示）1、初次冲洗先打开进水阀门 A、关闭现状阀门 X,打开出水阀门 P1,冲洗 DN600 管道内大颗粒的沙土等杂质，排水至雨水检查井 P，出水口直至取水样未见沙粒及其他微小颗粒,关闭出水阀门 P1.2、投药消毒 为保证管网水游离氯的浓度不低于 20mg／L，对于漂白粉而言，在计算的过程中除了考虑药粉自身的有效氯外，还有药粉在一定温度下水中的溶解度以及药粉在运输、溶解投放等过程中的损耗率（一般为 10％-15％），其投药量的计算公式为： W=V×30AB×(1+C)： w——-计算投药量(g）； V———管道的容积（m3）; A———药粉自身含氯浓度; B———药粉在一定温度下水中的溶解度； C———损耗率。故经计算本次漂白粉用量为： W=V×30AB×(1+C）=22。6*30＊25*80％*(1+15%）=15.6kg 3、侵泡消毒微开进水阀门 A、出水阀门 P1，采纳水泵加压往投药口...
