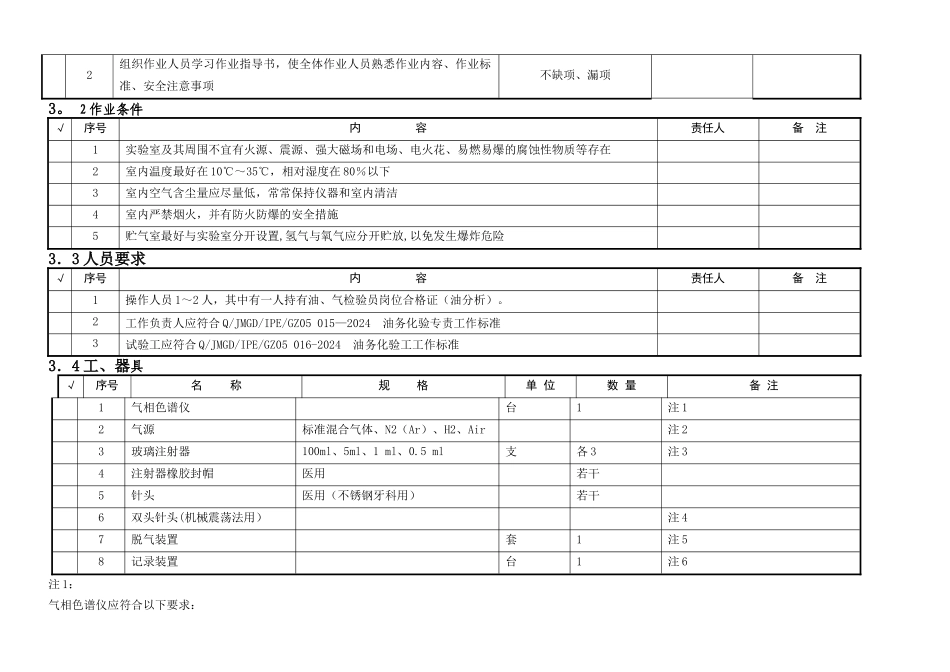

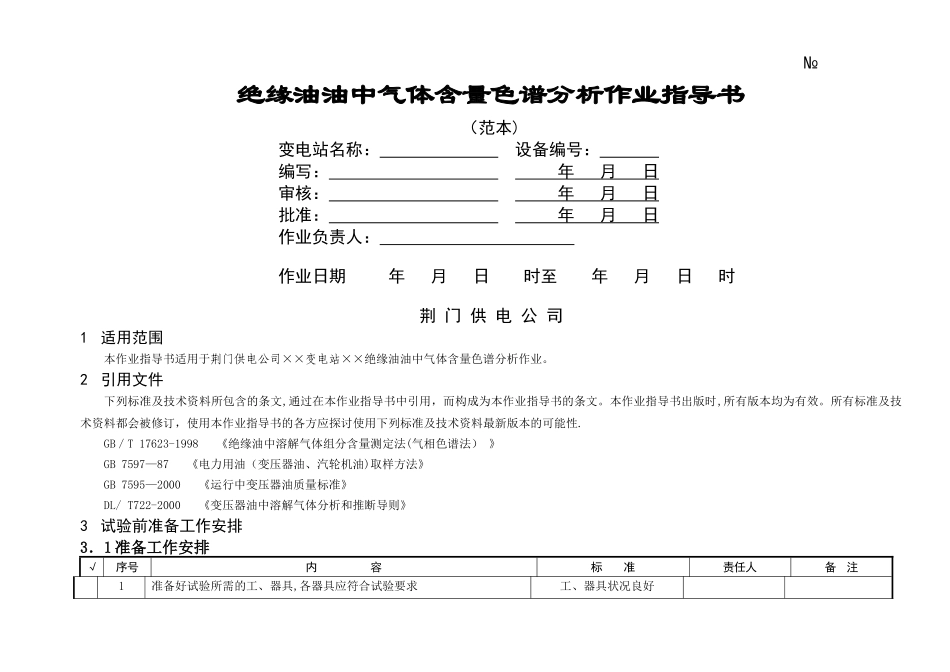

№绝缘油油中气体含量色谱分析作业指导书（范本)变电站名称： 设备编号： 编写： 年 月 日审核： 年 月 日批准： 年 月 日作业负责人： 作业日期 年 月 日 时至 年 月 日 时荆 门 供 电 公 司1 适用范围本作业指导书适用于荆门供电公司××变电站××绝缘油油中气体含量色谱分析作业。2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用，而构成为本作业指导书的条文。本作业指导书出版时,所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性.GB／T 17623-1998 《绝缘油中溶解气体组分含量测定法(气相色谱法） 》GB 7597—87 《电力用油（变压器油、汽轮机油)取样方法》GB 7595—2000 《运行中变压器油质量标准》DL/ T722-2000 《变压器油中溶解气体分析和推断导则》3 试验前准备工作安排3．1 准备工作安排√序号内 容标 准责任人备 注1准备好试验所需的工、器具,各器具应符合试验要求工、器具状况良好2组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项不缺项、漏项3。 2 作业条件√序号内 容责任人备 注1实验室及其周围不宜有火源、震源、强大磁场和电场、电火花、易燃易爆的腐蚀性物质等存在2室内温度最好在 10℃～35℃，相对湿度在 80％以下3室内空气含尘量应尽量低，常常保持仪器和室内清洁4 室内严禁烟火，并有防火防爆的安全措施5贮气室最好与实验室分开设置,氢气与氧气应分开贮放,以免发生爆炸危险3．3 人员要求√序号内 容责任人备 注1操作人员 1～2 人，其中有一人持有油、气检验员岗位合格证（油分析）。2工作负责人应符合 Q/JMGD/IPE/GZ05 015—2024 油务化验专责工作标准3试验工应符合 Q/JMGD/IPE/GZ05 016-2024 油务化验工工作标准3．4 工、器具√序号名 称规 格单 位数 量备 注1气相色谱仪台1注 12气源标准混合气体、N2（Ar）、H2、Air注 23玻璃注射器100ml、5ml、1 ml、0.5 ml支各 3注 34注射器橡胶封帽医用若干5针头医用（不锈钢牙科用）若干6双头针头(机械震荡法用）注 47脱气装置套1注 58记录装置台1注 6注 1： 气相色谱仪应符合以下要求：a．仪器基线稳定，有足够的灵敏度.对油中溶解气体各组分的最小检知浓度见下表 2：表 2 色谱仪的最小检知浓度 单位：μL/L（20℃）b．对所检测组 分 的 分 离度 应 满 足 定...
