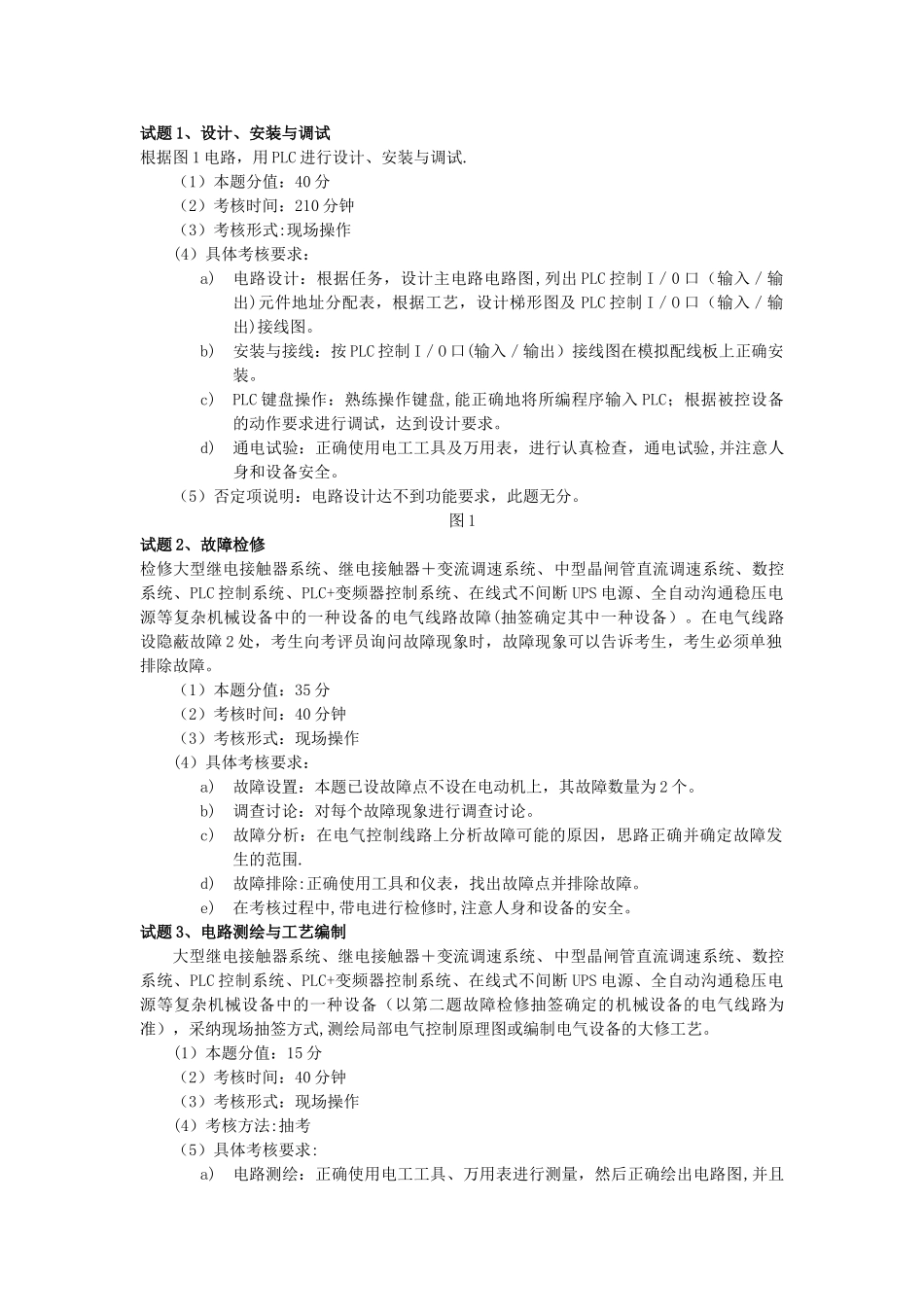

试题 1、设计、安装与调试根据图 1 电路，用 PLC 进行设计、安装与调试.（1）本题分值：40 分（2）考核时间：210 分钟（3）考核形式:现场操作(4）具体考核要求：a)电路设计：根据任务，设计主电路电路图,列出 PLC 控制 I／0 口（输入／输出)元件地址分配表，根据工艺，设计梯形图及 PLC 控制 I／O 口（输入／输出)接线图。b)安装与接线：按 PLC 控制 I／O 口(输入／输出）接线图在模拟配线板上正确安装。c)PLC 键盘操作：熟练操作键盘,能正确地将所编程序输入 PLC；根据被控设备的动作要求进行调试，达到设计要求。d)通电试验：正确使用电工工具及万用表，进行认真检查，通电试验,并注意人身和设备安全。（5）否定项说明：电路设计达不到功能要求，此题无分。图 1试题 2、故障检修检修大型继电接触器系统、继电接触器＋变流调速系统、中型晶闸管直流调速系统、数控系统、PLC 控制系统、PLC+变频器控制系统、在线式不间断 UPS 电源、全自动沟通稳压电源等复杂机械设备中的一种设备的电气线路故障(抽签确定其中一种设备）。在电气线路设隐蔽故障 2 处，考生向考评员询问故障现象时，故障现象可以告诉考生，考生必须单独排除故障。（1）本题分值：35 分（2）考核时间：40 分钟（3）考核形式：现场操作(4）具体考核要求：a)故障设置：本题已设故障点不设在电动机上，其故障数量为 2 个。b)调查讨论：对每个故障现象进行调查讨论。c)故障分析：在电气控制线路上分析故障可能的原因，思路正确并确定故障发生的范围.d)故障排除:正确使用工具和仪表，找出故障点并排除故障。e)在考核过程中,带电进行检修时,注意人身和设备的安全。试题 3、电路测绘与工艺编制大型继电接触器系统、继电接触器＋变流调速系统、中型晶闸管直流调速系统、数控系统、PLC 控制系统、PLC+变频器控制系统、在线式不间断 UPS 电源、全自动沟通稳压电源等复杂机械设备中的一种设备（以第二题故障检修抽签确定的机械设备的电气线路为准），采纳现场抽签方式,测绘局部电气控制原理图或编制电气设备的大修工艺。(1）本题分值：15 分（2）考核时间：40 分钟（3）考核形式：现场操作(4）考核方法:抽考（5）具体考核要求:a)电路测绘：正确使用电工工具、万用表进行测量，然后正确绘出电路图,并且简述工作原理，遵守操作规程，机床通电时，注意人身安全。b)工艺编制：资金预算编制、工时定额编制、人员安排要合理,选用材料准确齐全，编制工程进度合适...
