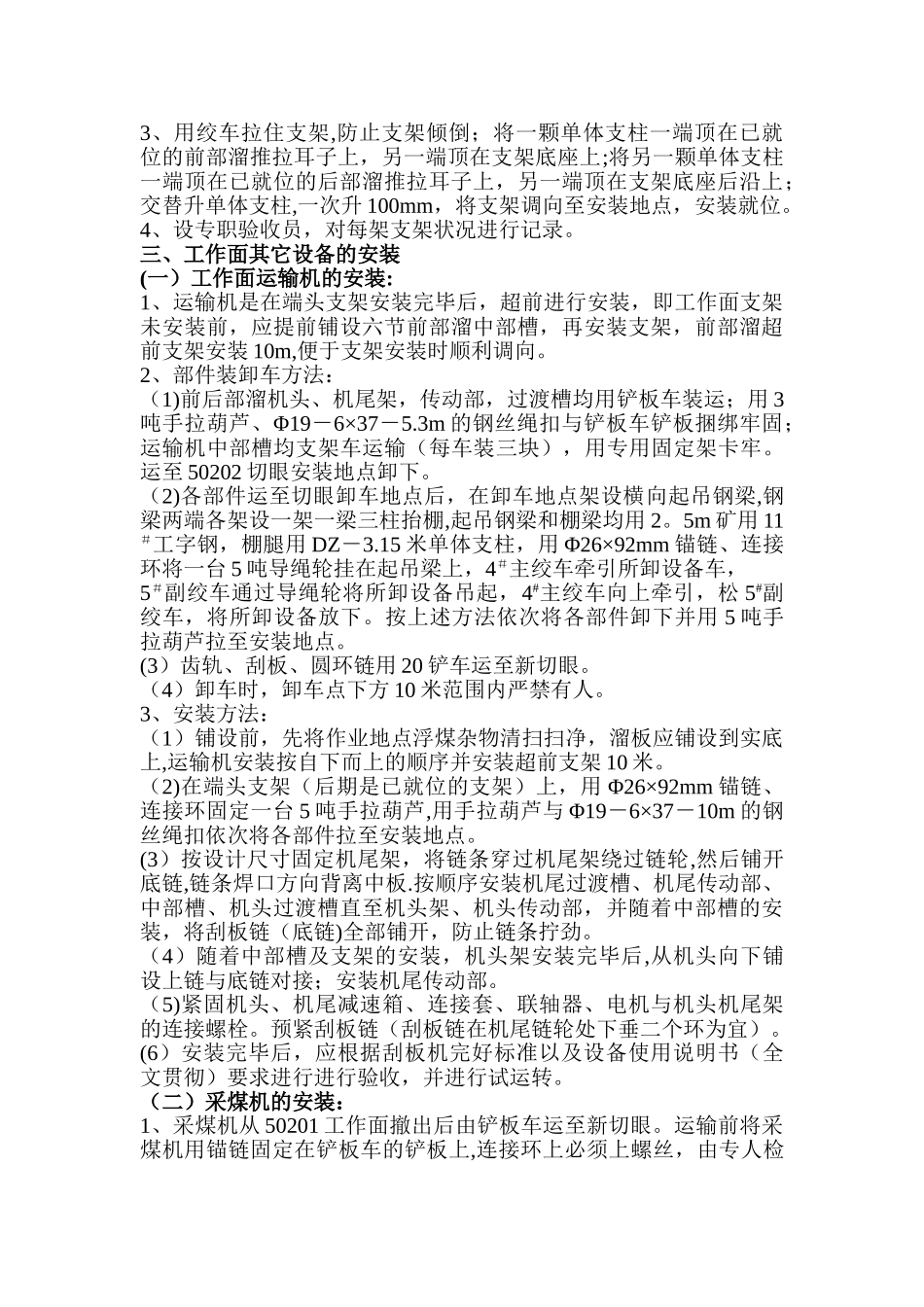

50202 综采工作面设备安装第一部分：概述一、工作面基本情况:该工作面切眼平均倾角 0-3o。切眼断面为矩形，净宽 7。5 米，高2。6 米二、50202 工作面及机巷设备配备情况工作面 液压支架 117 台工作面刮板运输机 1 部采煤机 1 台胶运巷 转载机 1 部破裂机 1 台设备列车上的电气设备乳化液泵 2 台喷雾泵 2 台移动变电站 3 台绞车 2 台组合开关 3 台馈电开关 1 台真空电磁起动器 2 台其他 泵站系统、各种管路、电缆、单体液压支柱、铰接梁等。第二部分:设备安装前的准备1、运输设备所经过的巷道,必须按支架运输方向进行模拟试验，详细检查巷道断面尺寸，巷道坡度、曲率半径是否符合要求，达到畅通无阻。2、对安装运输绞车位置及绞车混凝土基础、绞车“四柱两戗”、地锚进行全面检查，必须满足运输要求，确保安全运行。3、安装绞车的布置：在 50202 回风巷与切眼交叉处，安装一台 JM—14 型绞车,钢丝绳为Φ24-6×37 型，缠绳量 100 米.绞车必须打 “四压两戗”地锚固定,压柱上必须系好安全绳，绞车安设好防护栏,绞车基础按设计要求施工，保证中心线符合施工要求。第三部分：作业方式与劳动组织一、设备安装顺序供电、供液系统 →破裂机、转载机、设备列车、胶带输送机→机头端头支架 3 部→前部溜机头及传动部 →机头过渡支架 1 部→基本支架及前部溜中部槽、附件→采煤机 →机尾 2 架过渡支架→前部溜机尾及传动部 →机尾 2 架端头支架。 二、作业方式1、劳动组织：此次作业方式为三班作业，“三八"作业制。2、矿每班配备安检员及瓦检员各一名，每天配备钢丝绳检查工一名。第四部分：设备的运输一、安装设备的运输路线1、安装设备运输路线:① 工作面设备（端头支架、过渡支架、基本支架、后部刮板输送机）。② 采煤机、前部刮板输送机50201 工作面→502 回撤通道→50202 回风巷→50202 综采面③ 机巷内设备(胶带输送机机尾及设备列车、转载机、破裂机等）。50201 工作面→502 回撤通道→50202 胶运巷→50202 综采面2、乳化液泵、箱、移动变电站，运输路线。3、50201 工作面→503 回风巷→50202 胶运巷二、设备的运输1、液压支架：所有液压支架由支架运输车从 50201 工作面整体运输至 50202 工作面进行安装。2、所有支架在装车前，要降到最低高度 ，侧护板收回锁牢。3、其它设备装车不得超宽、超高、偏载和超重，否则必须分解运输,确实无法分解的，另行制定安全技术措施.4、...
