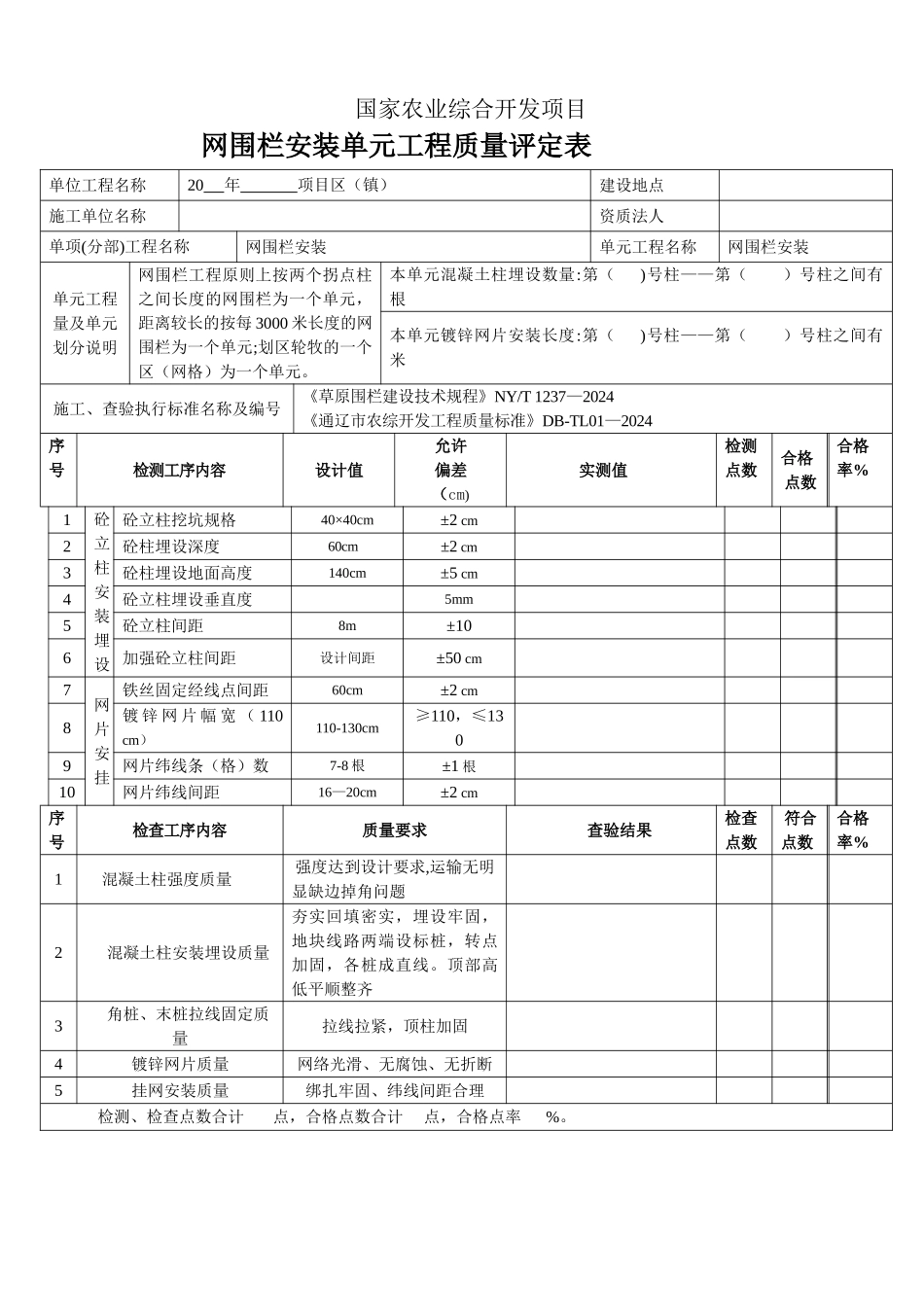

国家农业综合开发项目 网围栏安装单元工程质量评定表单位工程名称20 年 项目区（镇）建设地点施工单位名称资质法人单项(分部)工程名称网围栏安装单元工程名称网围栏安装单元工程量及单元划分说明网围栏工程原则上按两个拐点柱之间长度的网围栏为一个单元，距离较长的按每 3000 米长度的网围栏为一个单元;划区轮牧的一个区（网格）为一个单元。本单元混凝土柱埋设数量:第（ )号柱——第（ ）号柱之间有 根本单元镀锌网片安装长度:第（ )号柱——第（ ）号柱之间有 米施工、查验执行标准名称及编号《草原围栏建设技术规程》NY/T 1237—2024《通辽市农综开发工程质量标准》DB-TL01—2024序号检测工序内容设计值允许偏差（cm)实测值检测点数合格点数合格率%1砼立柱安装埋设砼立柱挖坑规格40×40cm±2 cm2砼柱埋设深度60cm±2 cm3砼柱埋设地面高度140cm±5 cm4砼立柱埋设垂直度5mm5砼立柱间距8m±106加强砼立柱间距设计间距±50 cm7网片安挂铁丝固定经线点间距60cm±2 cm8镀 锌 网 片 幅 宽 （ 110 cm）110-130cm≥110，≤1309网片纬线条（格）数7-8 根±1 根10网片纬线间距16—20cm±2 cm序号检查工序内容质量要求查验结果检查点数符合点数合格率%1混凝土柱强度质量强度达到设计要求,运输无明显缺边掉角问题2混凝土柱安装埋设质量夯实回填密实，埋设牢固，地块线路两端设标桩，转点加固，各桩成直线。顶部高低平顺整齐3角桩、末桩拉线固定质量拉线拉紧，顶柱加固4镀锌网片质量网络光滑、无腐蚀、无折断5挂网安装质量绑扎牢固、纬线间距合理检测、检查点数合计 点，合格点数合计 点，合格点率 %。施工单位质量自评等级：质检员： 项目经理: 日期：监理单位质量复核等级：监理工程师： 日期：说明：本表一式 3 份，由施工单位负责填写，县级农发办、监理机构、施工单位各存一份。
