网架钢结构施工组织设计

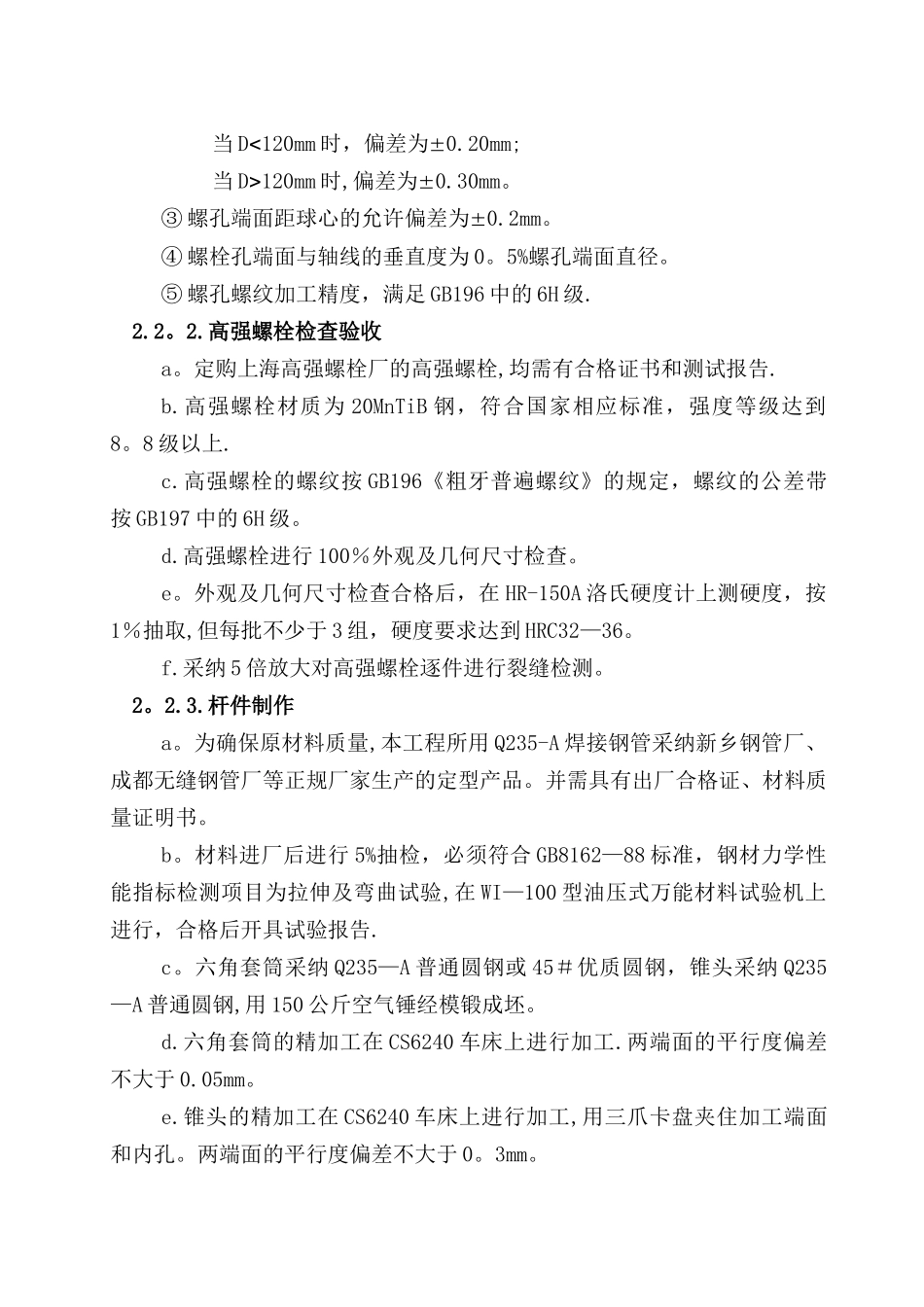

第一章 工程概况与特点1.1 工程概况 (略）1.2 工程特点本工程呈椭圆形起拱，有跨度大、高度高、水平推力大、高空作业量大,交叉作业量多，交通不便利等特点，高空安装的安全保障是工程施工顺利的一大关键，如何优质，高速完成本工程钢结构是各施工人员必须仔细对待的问题。该工程工程量大(574t）、质量要求高、工期（80 天)要求紧第二章 施工技术方案2.1 主要施工程序螺栓球制作 高强螺栓检查验收 杆件制作 厂内预拼装 防腐 现场组装分榀网架 吊装、脚手架搭设 网架安装就位 检测2。2.施工工艺2.2.1。螺栓球制作a。螺栓球采纳 45＃优质钢，所有原材料进厂后均进行 3/1000 抽样理化力学性能测试.然后到专业锻压单位用 250 公斤或 750 公斤空气锤模锻而成球坯.毛坯经正火处理，使其硬度达到 HB197～225。毛坯要求无裂纹、过烧、麻点等缺陷，椭圆度不超过 1%倍直径.b.螺栓球的精加工在 X5032A 型立式升降台铣床、ZA5032 园柱立式钻床及 ZA305016 型摇臂钻床上用万能分度头进行加工。① 在立式铣床上铣出球的一个基准平面，并在钻床上加工好基准螺孔；然后利用此基准螺孔在 X5032A 型立式铣床上转动分度头加工出各弦杆孔和腹杆孔的平面。夹具的转动定位偏差为5，加工完毕，进行角度检测，符合 JGJ7—91 的规定要求为正品。② 采纳定位夹具在立式钻床上完成孔的加工。③ 最后在钻床上进行螺纹的加工，保证各螺纹孔中心轴线夹角误差不大于30。c.螺栓球的检测主要采纳角度盘、角度板和角度棒进行检测角度。① 相邻两螺孔中心轴线夹角误差控制在±30之内，且螺纹长度必须保证>1.3 倍螺栓公称直径。② 同一轴线上两螺孔端面平等度允许偏差：当 D120mm 时，偏差为0.20mm;当 D120mm 时,偏差为0.30mm。③ 螺孔端面距球心的允许偏差为0.2mm。④ 螺栓孔端面与轴线的垂直度为 0。5%螺孔端面直径。⑤ 螺孔螺纹加工精度，满足 GB196 中的 6H 级.2.2。2.高强螺栓检查验收a。定购上海高强螺栓厂的高强螺栓,均需有合格证书和测试报告.b.高强螺栓材质为 20MnTiB 钢，符合国家相应标准，强度等级达到8。8 级以上.c.高强螺栓的螺纹按 GB196《粗牙普遍螺纹》的规定，螺纹的公差带按 GB197 中的 6H 级。d.高强螺栓进行 100％外观及几何尺寸检查。e。外观及几何尺寸检查合格后，在 HR-150A 洛氏硬度计上测硬度，按1％抽取,但每批不少于 3 组，硬度要求达到 HRC32—36。f.采纳 5 倍...
