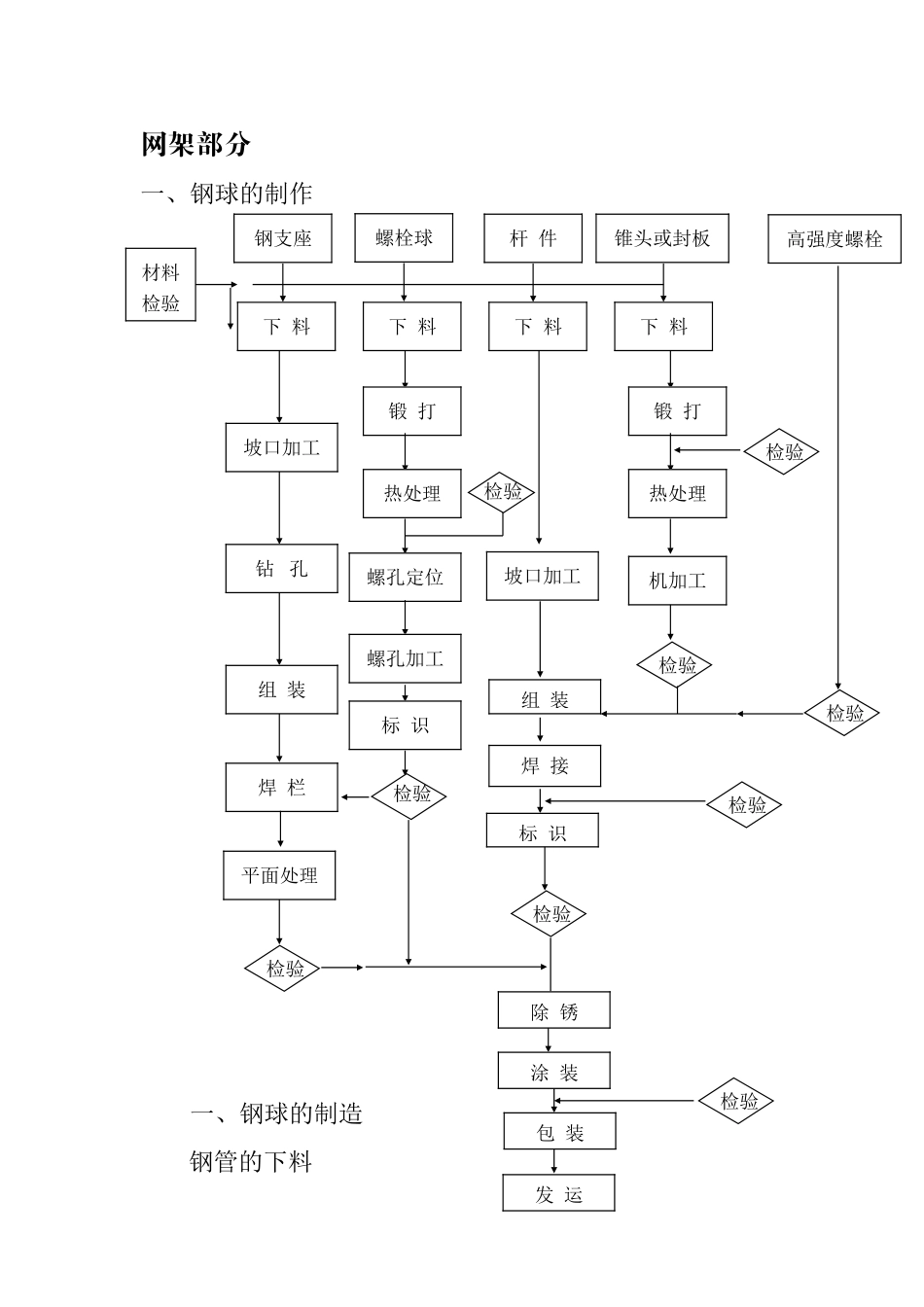

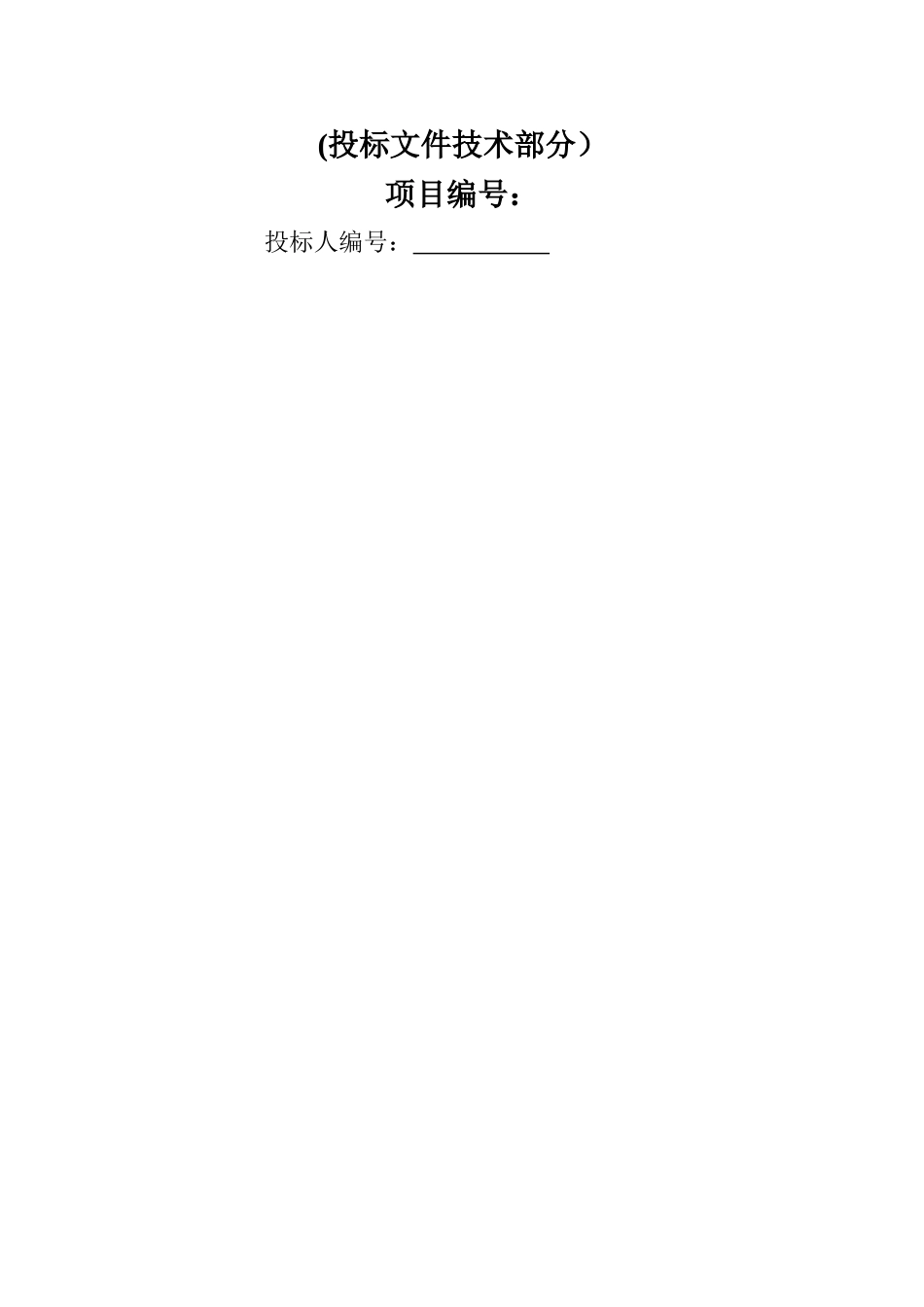

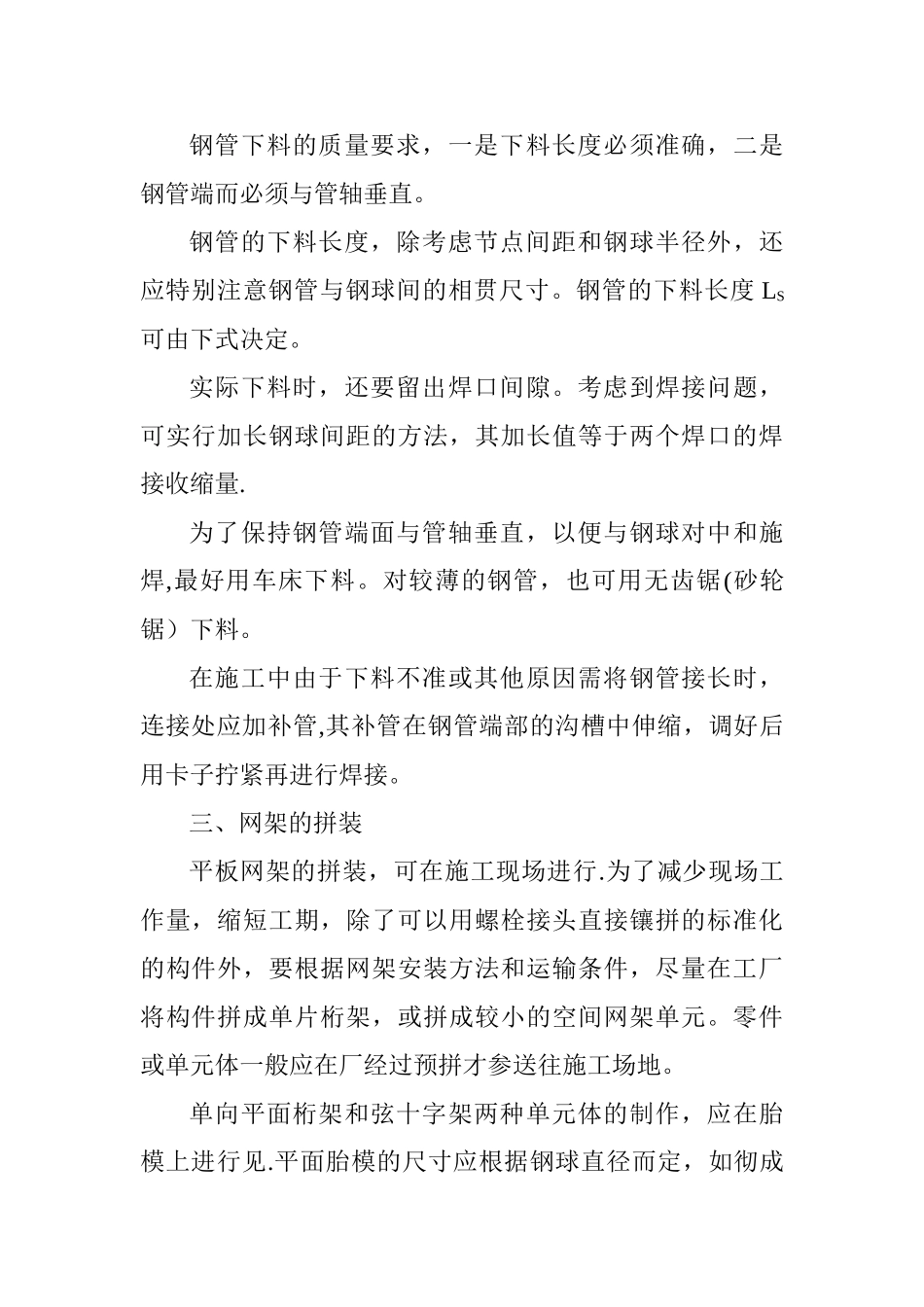

(投标文件技术部分）项目编号： 投标人编号： 网架部分一、钢球的制作一、钢球的制造钢管的下料材料检验钢支座螺栓球杆 件锥头或封板下 料下 料下 料下 料锻 打热处理坡口加工钻 孔螺孔定位检验坡口加工锻 打热处理机加工检验螺孔加工标 识检验组 装焊 接检验高强度螺栓检验组 装焊 栏平面处理检验标 识检验除 锈涂 装包 装发 运检验检验钢管下料的质量要求，一是下料长度必须准确，二是钢管端而必须与管轴垂直。钢管的下料长度，除考虑节点间距和钢球半径外，还应特别注意钢管与钢球间的相贯尺寸。钢管的下料长度 LS可由下式决定。实际下料时，还要留出焊口间隙。考虑到焊接问题，可实行加长钢球间距的方法，其加长值等于两个焊口的焊接收缩量.为了保持钢管端面与管轴垂直，以便与钢球对中和施焊,最好用车床下料。对较薄的钢管，也可用无齿锯(砂轮锯）下料。在施工中由于下料不准或其他原因需将钢管接长时，连接处应加补管,其补管在钢管端部的沟槽中伸缩，调好后用卡子拧紧再进行焊接。三、网架的拼装平板网架的拼装，可在施工现场进行.为了减少现场工作量，缩短工期，除了可以用螺栓接头直接镶拼的标准化的构件外，要根据网架安装方法和运输条件，尽量在工厂将构件拼成单片桁架，或拼成较小的空间网架单元。零件或单元体一般应在厂经过预拼才参送往施工场地。单向平面桁架和弦十字架两种单元体的制作，应在胎模上进行见.平面胎模的尺寸应根据钢球直径而定，如彻成490mm×370mm 高 550mm 的砖石朵，则应在中间留洞，以便埋设钢板,并用细石混凝土填实.预埋钢板上填实。预埋钢板上焊短钢管用以安放节点钢球,每根杆件的端头预埋铁件P1和 P2 来调整钢管中心线，便杆件与钢对中并保它们的中心在一个平面内。当网架起拱时，则应加上高差，施工时可在最高点和最低点接钢找出中间各点的标高。胎模的间距,应考虑焊接收缩量而加长。此值与焊缝厚度和气温有关。2、网架的拼装 网架拼成整体，在砖胎模上进行,胎模上短钢管和预埋件的位置及其标高必须经过反复校正，以保证准确拼装。① 平面单向桁架立起，用定位杆或线锤找直后予以因定；② 装设上弦十字架，先点焊十字架靠近已定位桁加一端,以利于腹杆的安装；③ 点焊另一方向的下弦及腹杆;④ 点焊十字架的另一端；⑤ 全部调整点焊定位后,进行对称施焊。合理的焊接次序，是防止焊接变形影响拼装精度半减少焊接收缩应力的关键，除必须遵守对称施焊原则外,还应先焊下弦杆，后焊...
