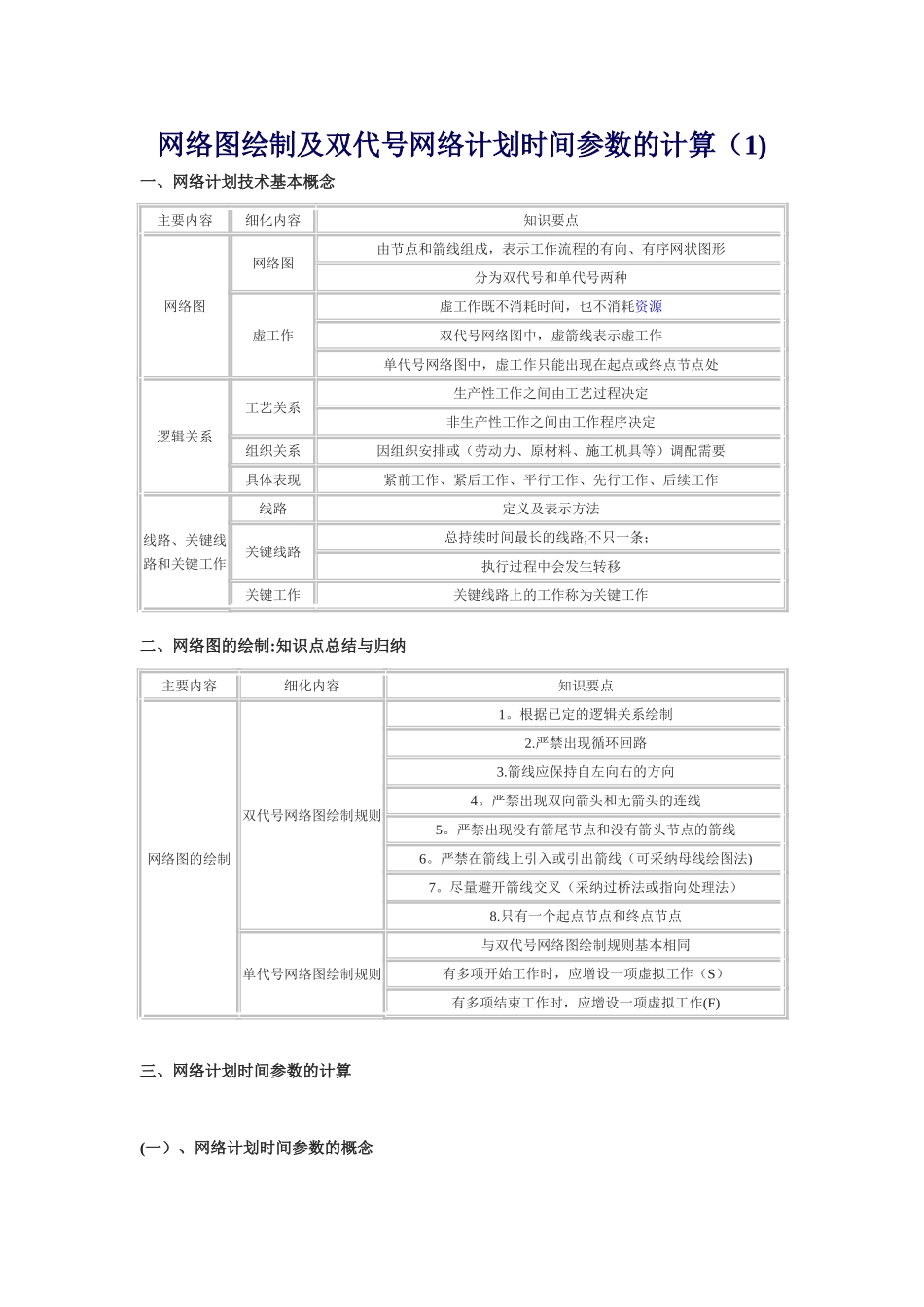

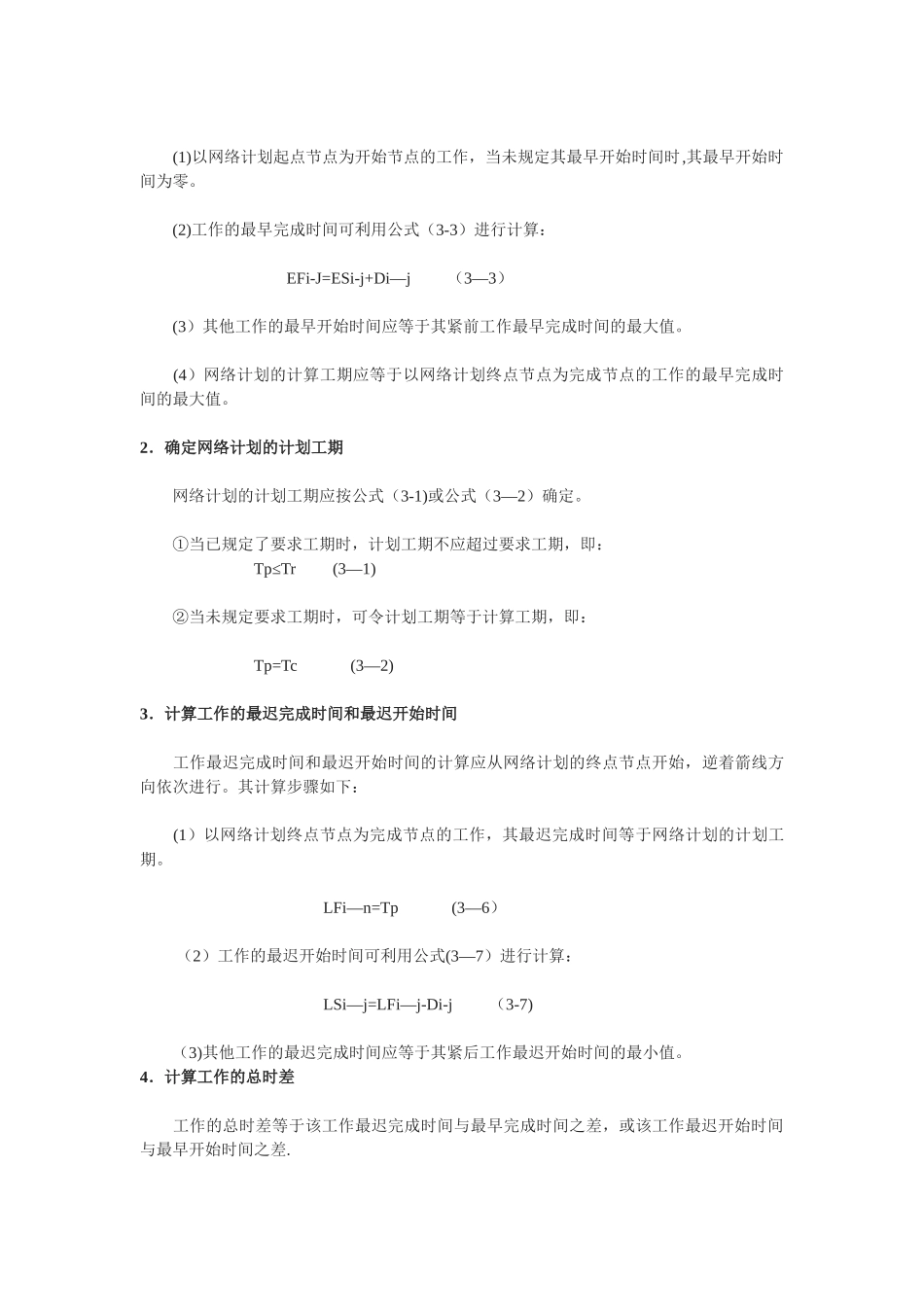

网络图绘制及双代号网络计划时间参数的计算（1)一、网络计划技术基本概念主要内容细化内容知识要点网络图网络图由节点和箭线组成，表示工作流程的有向、有序网状图形分为双代号和单代号两种虚工作虚工作既不消耗时间，也不消耗资源双代号网络图中，虚箭线表示虚工作单代号网络图中，虚工作只能出现在起点或终点节点处逻辑关系工艺关系生产性工作之间由工艺过程决定非生产性工作之间由工作程序决定组织关系因组织安排或（劳动力、原材料、施工机具等）调配需要具体表现紧前工作、紧后工作、平行工作、先行工作、后续工作线路、关键线路和关键工作线路定义及表示方法关键线路总持续时间最长的线路;不只一条；执行过程中会发生转移关键工作关键线路上的工作称为关键工作二、网络图的绘制:知识点总结与归纳 主要内容细化内容知识要点网络图的绘制双代号网络图绘制规则1。根据已定的逻辑关系绘制2.严禁出现循环回路3.箭线应保持自左向右的方向4。严禁出现双向箭头和无箭头的连线5。严禁出现没有箭尾节点和没有箭头节点的箭线6。严禁在箭线上引入或引出箭线（可采纳母线绘图法)7。尽量避开箭线交叉（采纳过桥法或指向处理法）8.只有一个起点节点和终点节点单代号网络图绘制规则与双代号网络图绘制规则基本相同有多项开始工作时，应增设一项虚拟工作（S）有多项结束工作时，应增设一项虚拟工作(F)三、网络计划时间参数的计算(一）、网络计划时间参数的概念序号参数名称知识要点表示方法双单1持续时间指一项工作从开始到完成的时间Di—jDi2工期 计算工期根据网络计划时间参数计算而得到的工期Tc3要求工期是任务委托人所提出的指令性工期Tr4计划工期指根据要求工期和计算工期所确定的作为实施目标的工期Tp5最早开始时间指在其所有紧前工作全部完成后，本工作有可能开始的最早时刻ESi—j ESi6最早完成时间指在其所有紧前工作全部完成后，本工作有可能完成的最早时刻EFi-jEFi7最迟完成时间在不影响整个任务按期完成的前提下，本工作必须完成的最迟时刻LFi—j LFi8最迟开始时间在不影响整个任务按期完成的前提下,本工作必须开始的最迟时刻LSi-jLSi9总时差在不影响总工期的前提下,本工作可以利用的机动时间TFi-jTFi10自由时差在不影响其紧后工作最早开始时间的前提下，本工作可以利用的机动时间FFi—j FFi11节点的最早时间在双代号网络计划中，以该节点为开始节点的各项工作的最早开始时间ETi12节点的最迟时间在双代号网络计划中，以该节点为完成节点的各项...
