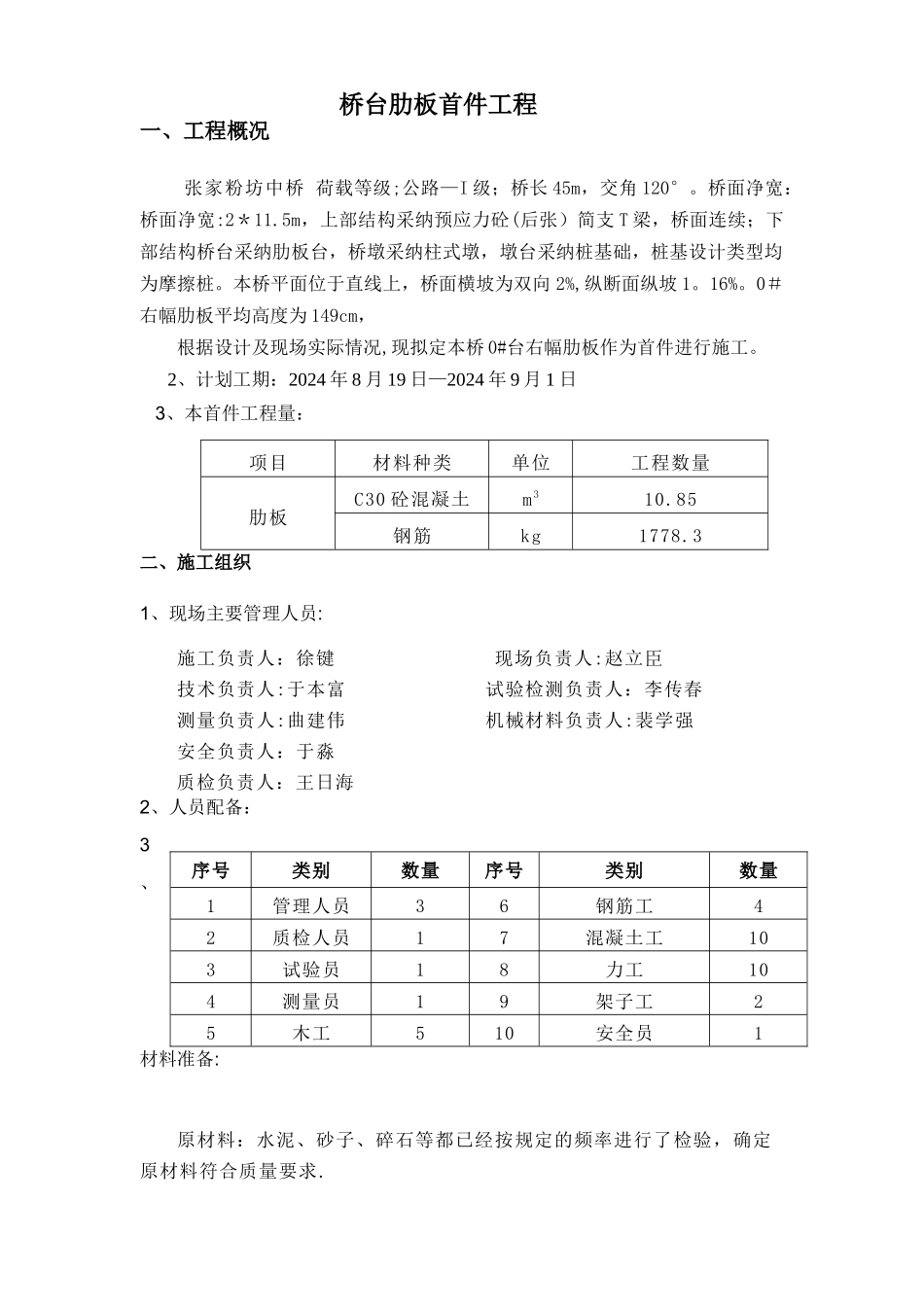

桥台肋板首件工程一、工程概况 张家粉坊中桥 荷载等级;公路—I 级；桥长 45m，交角 120°。桥面净宽：桥面净宽:2＊11.5m，上部结构采纳预应力砼(后张）简支 T 梁，桥面连续；下部结构桥台采纳肋板台，桥墩采纳柱式墩，墩台采纳桩基础，桩基设计类型均为摩擦桩。本桥平面位于直线上，桥面横坡为双向 2%,纵断面纵坡 1。16%。0＃右幅肋板平均高度为 149cm，根据设计及现场实际情况,现拟定本桥 0#台右幅肋板作为首件进行施工。2、计划工期：2024 年 8 月 19 日—2024 年 9 月 1 日 3、本首件工程量：项目材料种类单位工程数量肋板C30 砼混凝土m310.85钢筋kg1778.3二、施工组织1、现场主要管理人员:施工负责人：徐键 现场负责人:赵立臣技术负责人:于本富 试验检测负责人：李传春测量负责人:曲建伟 机械材料负责人:裴学强 安全负责人：于淼 质检负责人：王日海2、人员配备：3、材料准备:原材料：水泥、砂子、碎石等都已经按规定的频率进行了检验，确定原材料符合质量要求.序号类别数量序号类别数量1管理人员36钢筋工42质检人员17混凝土工103试验员18力工104测量员19架子工25木工510安全员14、主要的施工机械设备：序号机械设备名称数量型号及规格完好情况1装载机1ZL50良好2水泥砼拌和站1120良好3振捣设备2500mm良好4砼灌车38m3良好5发电机140KW良好6洗石机1良好7起重机125T良好8钢筋弯曲机4CQ20—50良好9钢筋切断机4GJ40—50良好六、肋板施工方案1、用全站仪在承台上精确测量出肋板的平面位置，用墨线标定出轮廓线。2、绑扎钢筋:对已预埋的钢筋进行绑扎，钢筋在加工场地下料,钢筋切断使用切断机,弯曲使用弯曲机，制作在案板上完成，焊接在焊接平台上完成。钢筋焊接采纳双面搭接焊，焊缝长度双面焊不小于 5d，宽度不小于0.8d，厚度不小于 0.3d，轴线偏位不大于 0。1d 且小于 3mm.受拉区的主筋在焊接接头长度范围内（35d 且不小于 500mm)的接头截面面积不超过总截面面积的 50％。钢筋绑扎完毕后布设垫块,垫块尺寸与设计要求保护层厚度保持一致。钢筋绑扎完成后做到顺直，牢固,表面无锈蚀，方可安装模板。3、肋板模板安装前要进行试拼、编号，保证接缝严密、平整。保证隔离剂涂刷厚度。拼接缝之间用双面胶条或海棉条密封。模板底脚用顶杆固定在承台的预埋件上,钢模表面涂抹一层脱模漆，以防止漏浆。使用拉杆对拉加固，保证砼外观质量.模板安装完毕后反复检查模内尺寸，相邻表面高差,表面平整度、竖直度等项目是否合格,...
