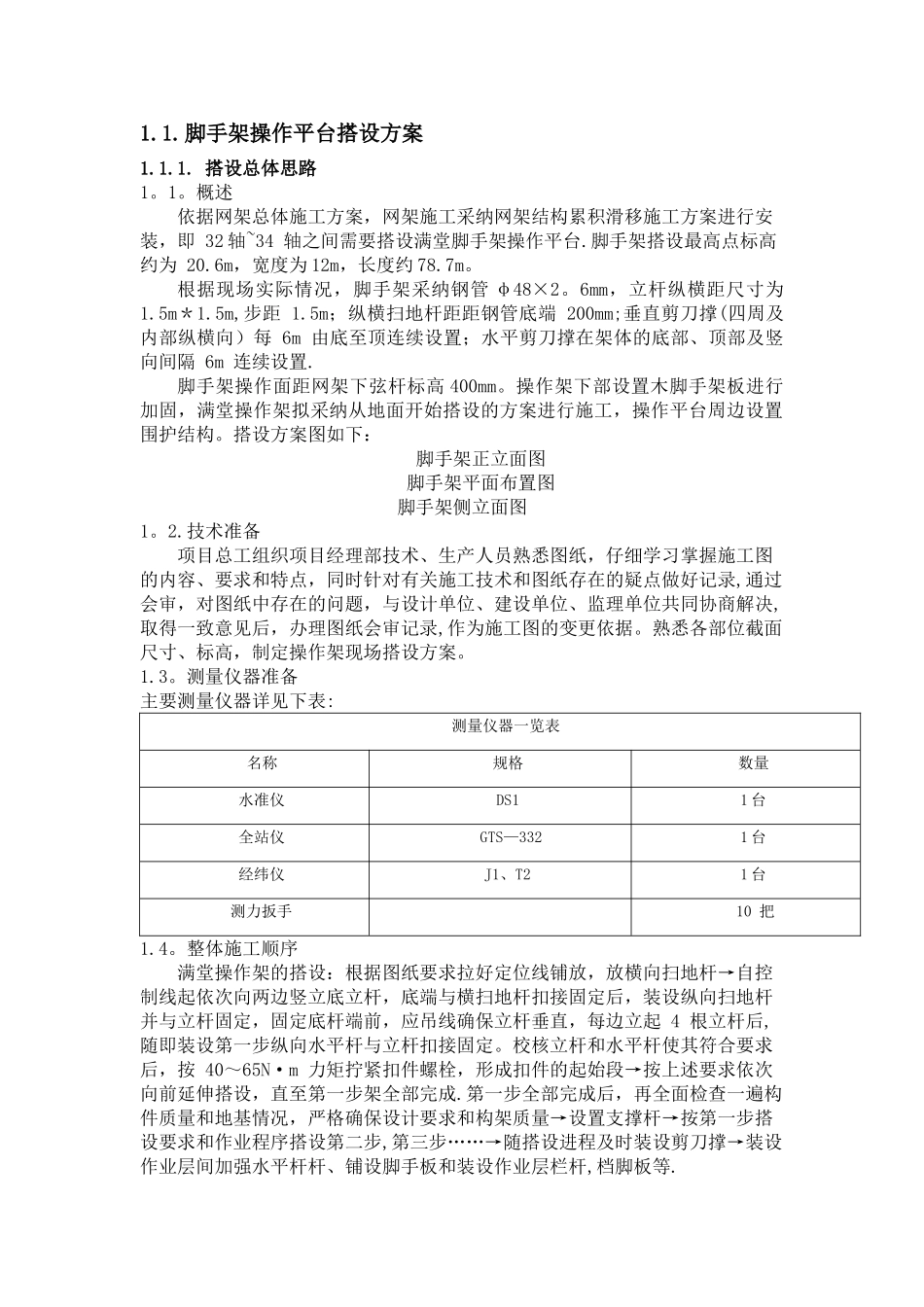

脚手架操作平台搭设方案

1.1.脚手架操作平台搭设方案1.1.1. 搭设总体思路1。1。概述依据网架总体施工方案，网架施工采纳网架结构累积滑移施工方案进行安装，即 32 轴~34 轴之间需要搭设满堂脚手架操作平台.脚手架搭设最高点标高约为 20.6m，宽度为 12m，长度约 78.7m。根据现场实际情况，脚手架采纳钢管 φ48×2。6mm，立杆纵横距尺寸为 1.5m＊1.5m,步距 1.5m；纵横扫地杆距距钢管底端 200mm;垂直剪刀撑(四周及内部纵横向）每 6m 由底至顶连续设置；水平剪刀撑在架体的底部、顶部及竖向间隔 6m 连续设置.脚手架操作面距网架下弦杆标高 400mm。操作架下部设置木脚手架板进行加固，满堂操作架拟采纳从地面开始搭设的方案进行施工，操作平台周边设置围护结构。搭设方案图如下：脚手架正立面图脚手架平面布置图脚手架侧立面图1。2.技术准备项目总工组织项目经理部技术、生产人员熟悉图纸，仔细学习掌握施工图的内容、要求和特点，同时针对有关施工技术和图纸存在的疑点做好记录,通过会审，对图纸中存在的问题，与设计单位、建设单位、监理单位共同协商解决,取得一致意见后，办理图纸会审记录,作为施工图的变更依据。熟悉各部位截面尺寸、标高，制定操作架现场搭设方案。1.3。测量仪器准备主要测量仪器详见下表:测量仪器一览表名称规格数量水准仪DS11 台全站仪GTS—3321 台经纬仪J1、T21 台测力扳手10 把1.4。整体施工顺序满堂操作架的搭设：根据图纸要求拉好定位线铺放，放横向扫地杆→自控制线起依次向两边竖立底立杆，底端与横扫地杆扣接固定后，装设纵向扫地杆并与立杆固定，固定底杆端前，应吊线确保立杆垂直，每边立起 4 根立杆后,随即装设第一步纵向水平杆与立杆扣接固定。校核立杆和水平杆使其符合要求后，按 40～65N·m 力矩拧紧扣件螺栓，形成扣件的起始段→按上述要求依次向前延伸搭设，直至第一步架全部完成.第一步全部完成后，再全面检查一遍构件质量和地基情况，严格确保设计要求和构架质量→设置支撑杆→按第一步搭设要求和作业程序搭设第二步,第三步……→随搭设进程及时装设剪刀撑→装设作业层间加强水平杆杆、铺设脚手板和装设作业层栏杆,档脚板等.1。5。工作准备1。5.1.材料1.钢管采纳 φ48×2。6mm 直缝焊接钢管，标准应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》(GB/T3092)中规定的 3 号普通钢管，其质量应符合国家标准《碳素结构钢》（GB/T700)中 Q235A 级钢的规定.钢管上严禁打孔；新、...
